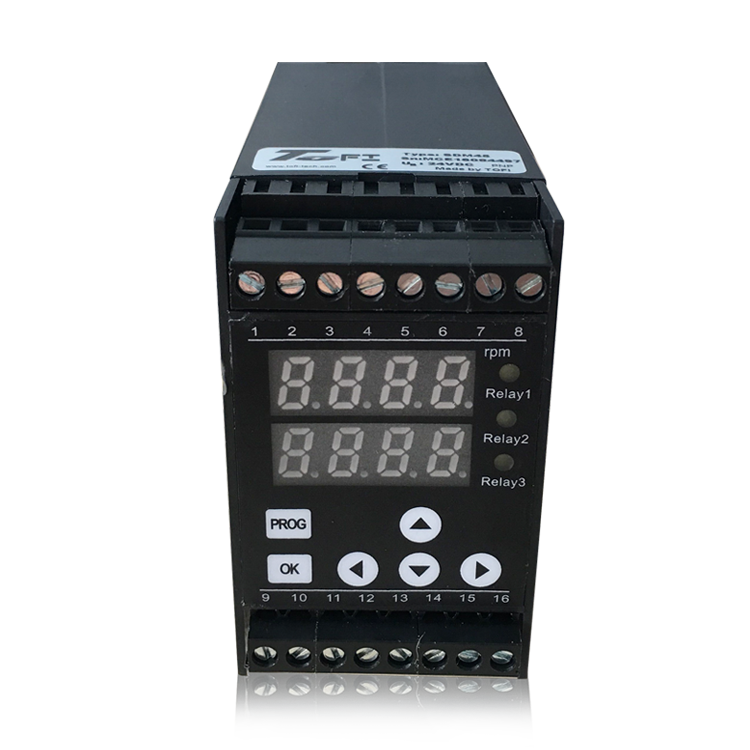

超速开关/速度监视器

SDM45系列

  • 外壳尺寸 45(宽)×75(高)×78(深)mm
  • 频率范围 0.01Hz-20000Hz
  • 工作电压 DC24V,18-36VDC;DC12V,9-18VDC
  • 信号输入类型 PNP/NPN脉冲方波
  • 防护等级 IP20
  • 震动等级 0.7g@1~100Hz

技术参数

技术数据-机械参数

频率范围0.01Hz-20000Hz

精度<±0.03%×满量程显示值±1

温度系数<±0.01%×满量程显示值

继电器触点延迟<20ms+脉冲波长×脉冲数(测多少个脉冲取平均作为一次测量值)

工作电压DC24V,18-36VDC;DC12V,9-18VDC

功率消耗3W(120mA at 24VDC)

信号输入类型PNP/NPN脉冲方波

信号输入触发电平方波:2.5V-30V

信号输入频率范围0.01Hz-100000Hz

信号输入最小脉冲宽度20us

信号输入最大输入电压30V

信号输入最小脉冲周期20us

输出触点三付继电器输出

类型Relay1常开,Relay2、Relay3为SPDT触点

额定负载≤800mA在30VDC,300mA在110VDC,300mA在125VAC

触点材质Ag+Au金合金

工作温度-20℃~70℃

相对湿度90%

外壳材质阻燃ABS/聚碳酸酯

外壳尺寸45(宽)×75(高)×78(深)mm

防护等级IP20

震动等级0.7g@1~100Hz

订货信息

型号:SDM45 24VDC

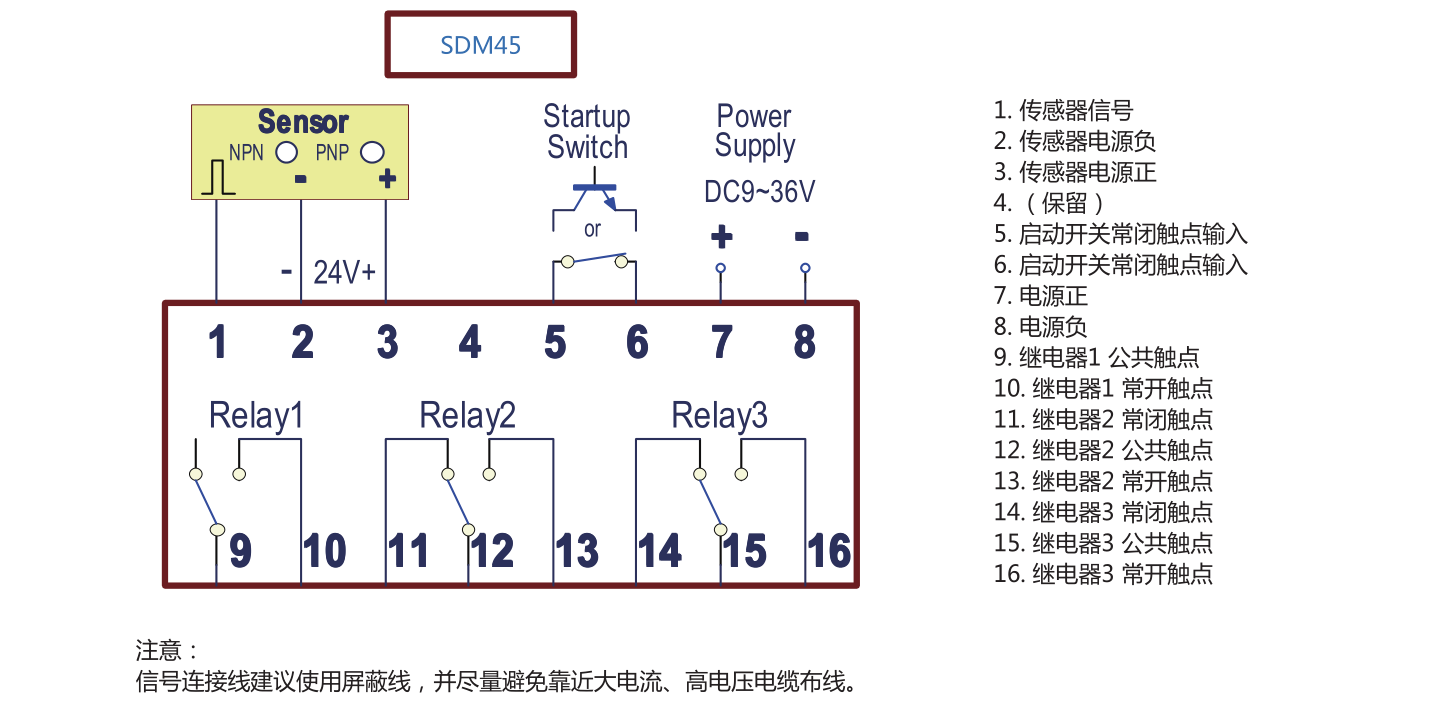

端子配置

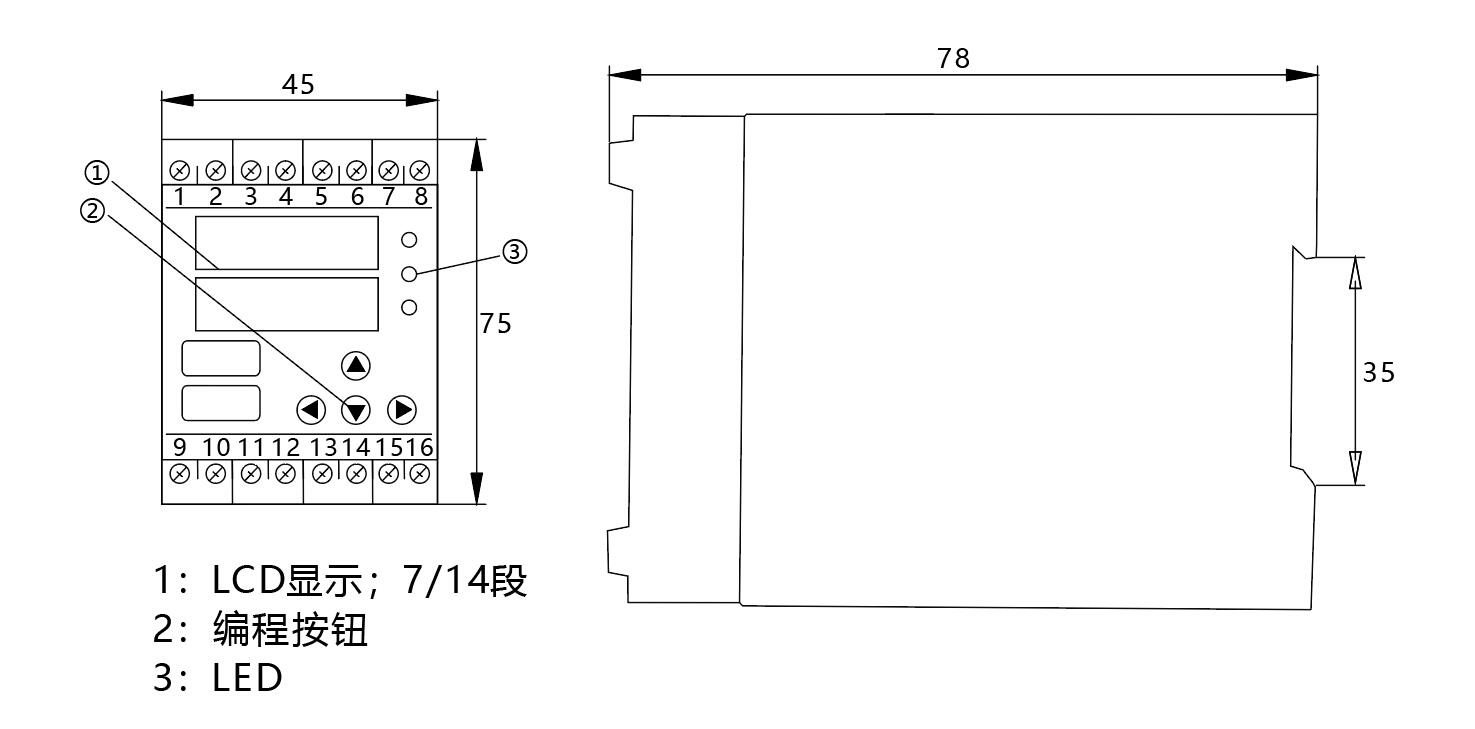

机械图

下载

文件名称文件缩略图文件大小下载链接
SDM45系列速度监视器0.43 M
