- PHRA76远程光电系统
- 远程传感器 PH10、PH11、PH12、PH15、PH20、PH1212系列
- 光电放大器 PHRA76系列
- 检测距离:对射式25M ; 漫反射式0-3M
- 红外光,940nm
- 供电电压:24VAC/DC±10%
- 输出, 继电器2xSPST
- LED指示输出状态和电源ON

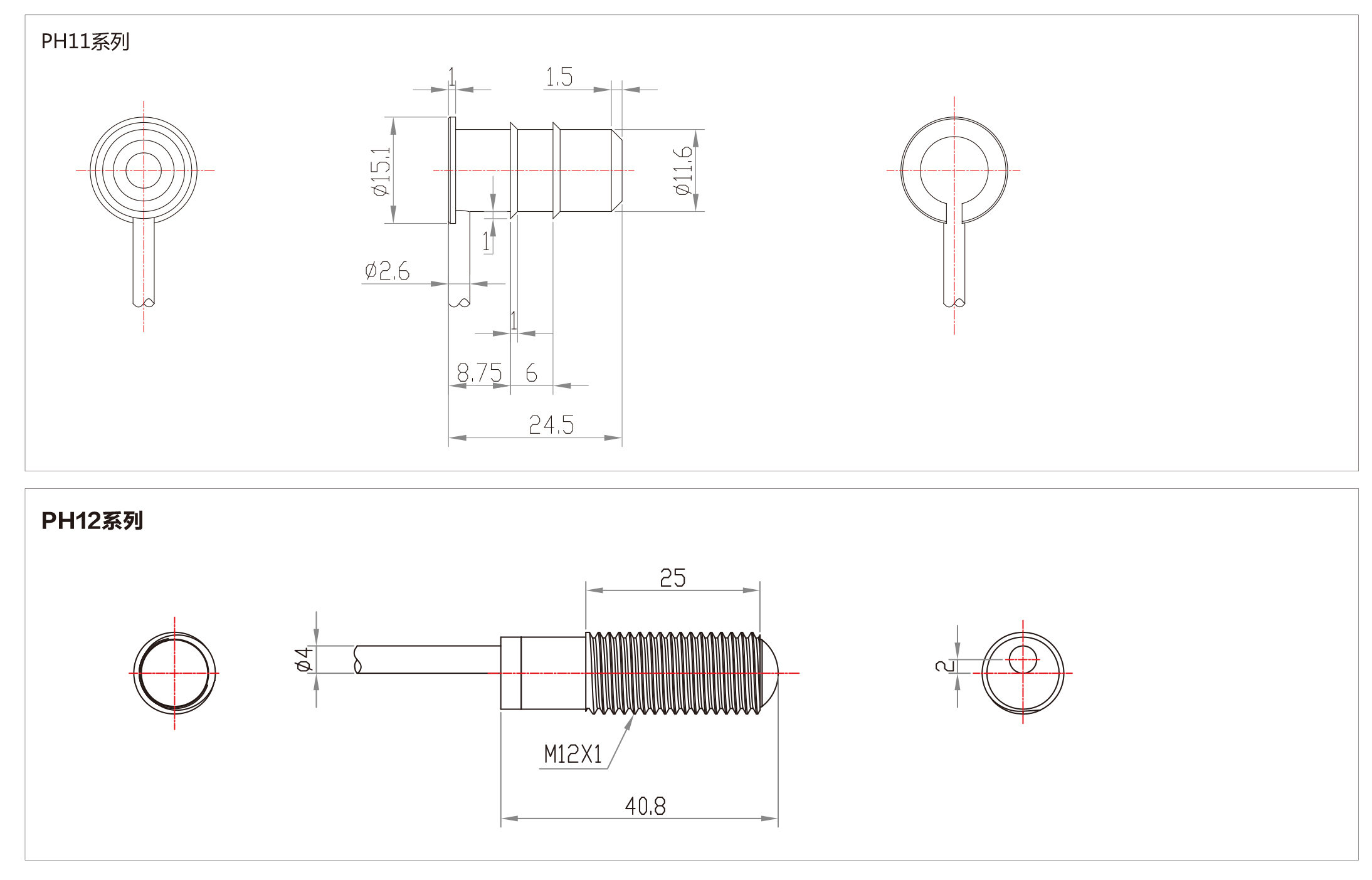

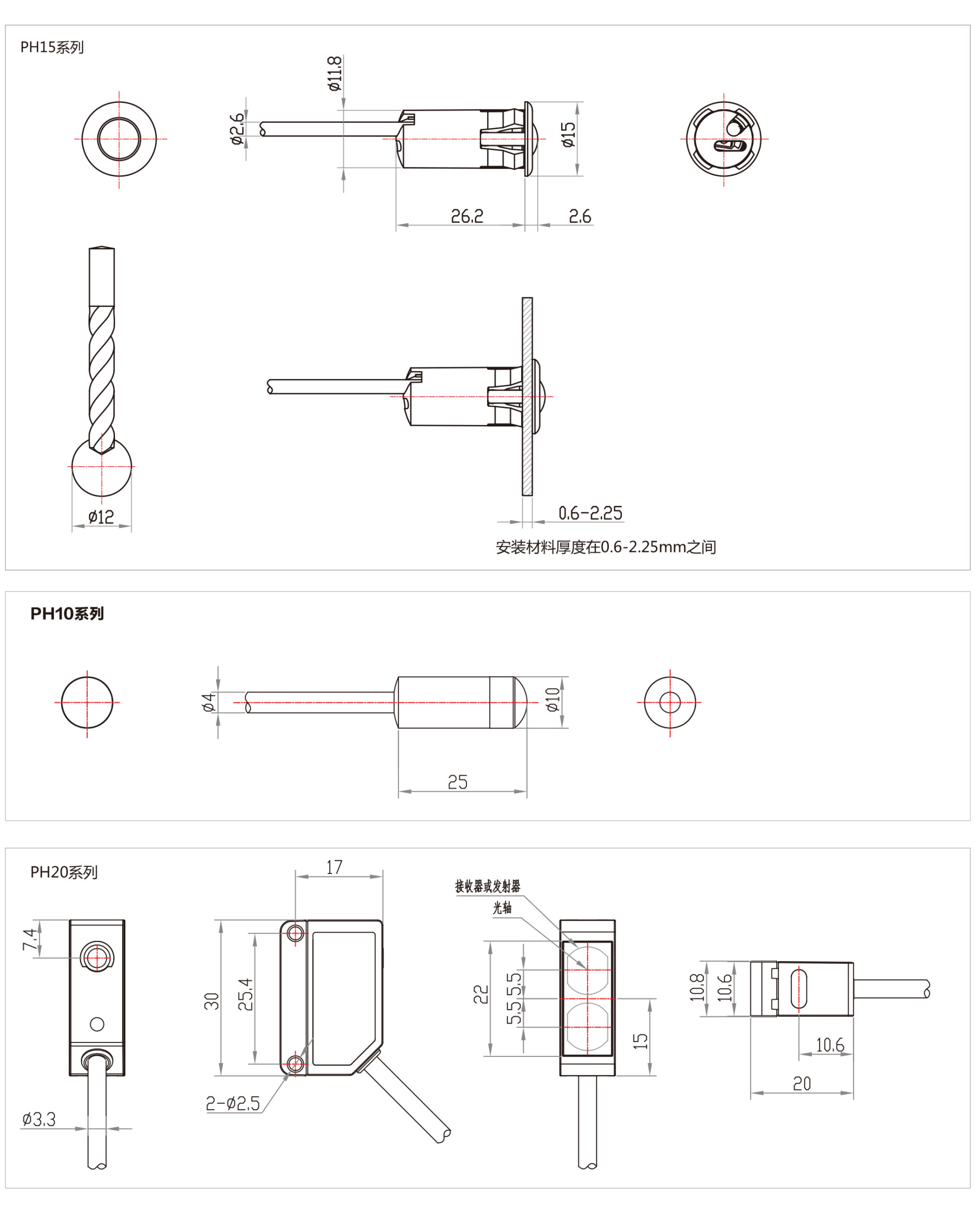

- 传感器尺寸Φ10、M12、Φ15、30 x 20 x 10.8mm
- 1 组or 2 组通道可选
检测距离对射式距离0-25m 、漫反射距离0-3m
光源红外光,940nm
环境照度 >10Klux

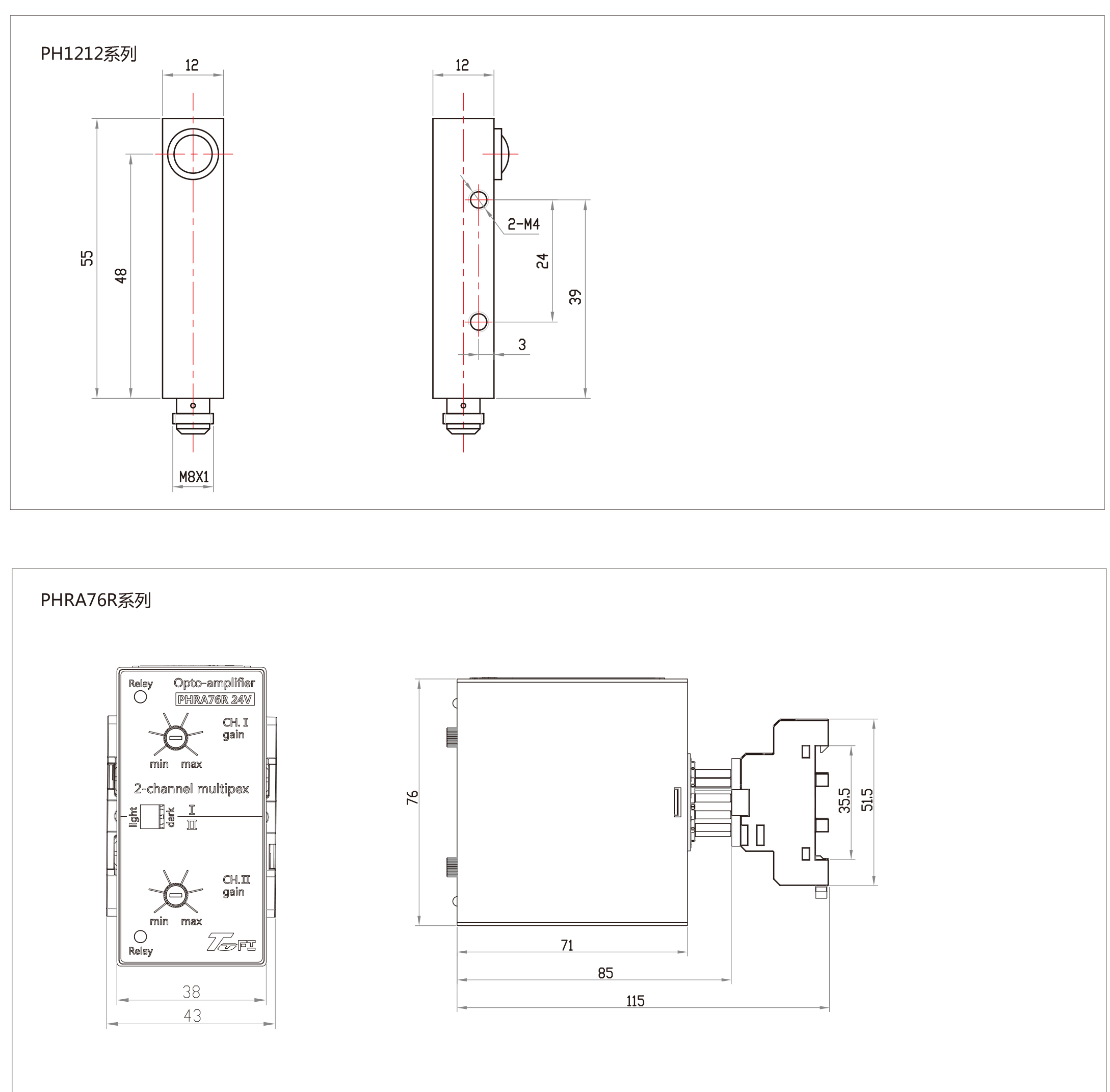

放大器外壳尺寸 72x76x38mm
输入电压 24 AC/DC±10%
空载电流50mA
满载电流50-90mA
工作温度-40°C ~+60°C
工作湿度10-90%RH
输出方式 继电器 2xSPST 10A@250VAC or 10A@30VDC
工作频率≤70HZ
安装 11针
通道PHRA76R 1组传感器或2组传感器

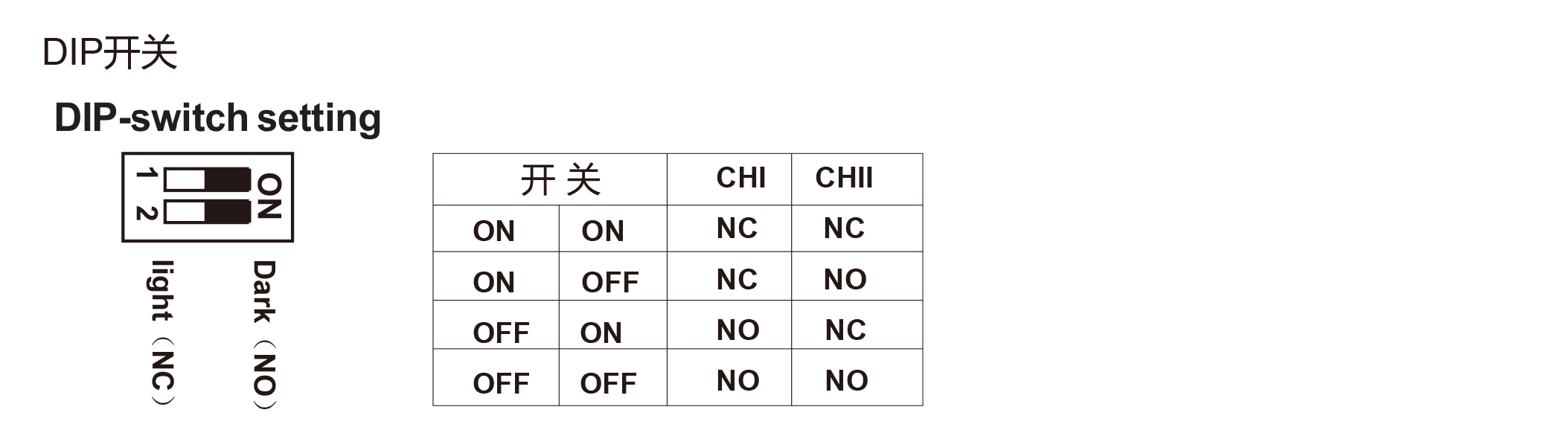

LED指示开关模式 dark 常闭/light 常开
光束未被打断 2xLED 黄灯亮
发射角度PH10/PH12/PH1212 ±8°/10%
PH11/PH15 ±5°/10%
PH20 ±2°/10%
防护等级放大器PHRA76R IP20
传感器PHXX IP67
保护电源反接保护,输出短路保护
PHRA76R 外壳材料ABS,灰白色
PH10T15 and PH10R15外壳材料聚合物(PC),黑色
PH11T15 and PH11R15外壳材料聚合物(PC),黑色
PH12T15 and PH12R15外壳材料Cu/聚合物(PC)黑色
PH15T15 and PH15R15外壳材料聚合物(PC),黑色
PH20T15 and PH20R15外壳材料PC+ABS,蓝色
PH1212T25M8 and PH1212R25M8铝合金,银白

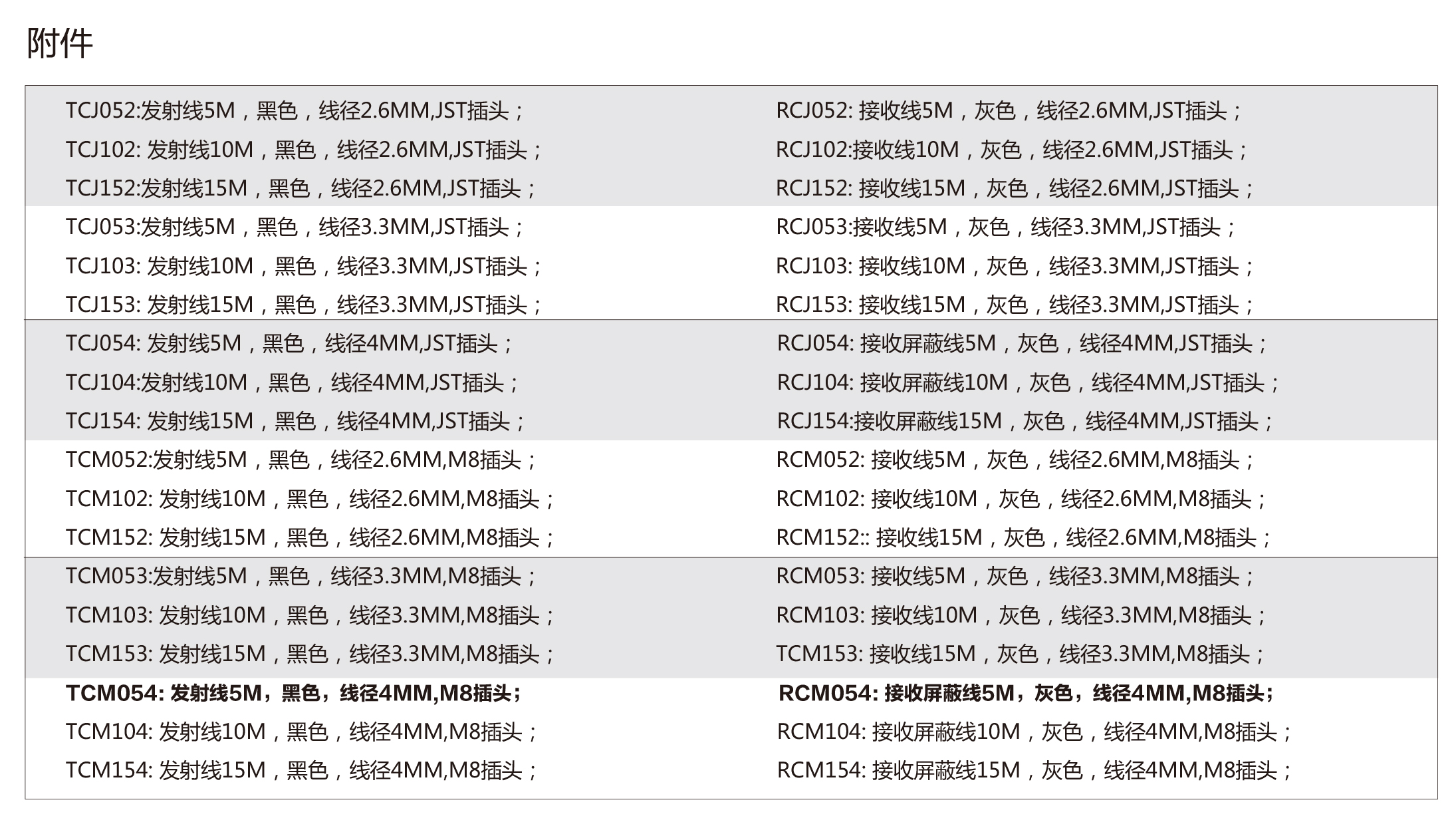

PH10R,PH12R-Cable线 PVC,灰色,Φ4mm,5m/10m/15m/150mm+2针JST/M8插头
PH10T,PH12T-Cable线 PVC,黑色,Φ4mm,5m/10m/15m/150mm+2针JST/M8插头
PH11R,PH15R -Cable线 PVC,灰色,Φ2.6mm,5m/10m/15m/150mm+2针JST/M8插头
PH11T,PH15T-Cable线 PVC,黑色,Φ2.6mm,5m/10m/15m/150mm+2针JST/M8插头
PH20R-Cable线 PVC,灰色,Φ3.3mm,5m/10m/15m/150mm+2针JST/M8插头
PH20T-Cable线 PVC,黑色,Φ3.3mm,5m/10m/15m/150mm+2针JST/M8插头
重量PHRA76R<110G
PH10/ PH11/PH15/PH20<75G (5m线)
PH12<80G (5m线)
