叉式光电传感器

P60F30F系列

  • 槽型光电传感器
  • 距离 30mm
  • 响应频率 ≤1100Hz
  • 红外光 940nm
  • 供电电压 24VDC±20%
  • 输出 200mA,NPN/PNP推挽式
  • LED指示输出状态和电源ON
  • 电源反接保护,输出短路保护
  • Cable线连接
  • 防层等级 IP65

技术参数

技术数据—一般规格

外壳尺寸Φ15x74x60mm

感应距离30mm

盲区

操作电压 10-30VDC(包含纹波)

回差5到20%

输入电压24VDC±20%(包含纹波)

空载电流25到30mA

输出负载电流 ≤200mA

电压压降≤1.5VDC@最大输出电流

保护输出短路保护,电源反接保护

工作频率 ≤1100Hz

温度漂移≤0.8%/℃±20%

光源红外光,940nm

垂直单个物体 2mm

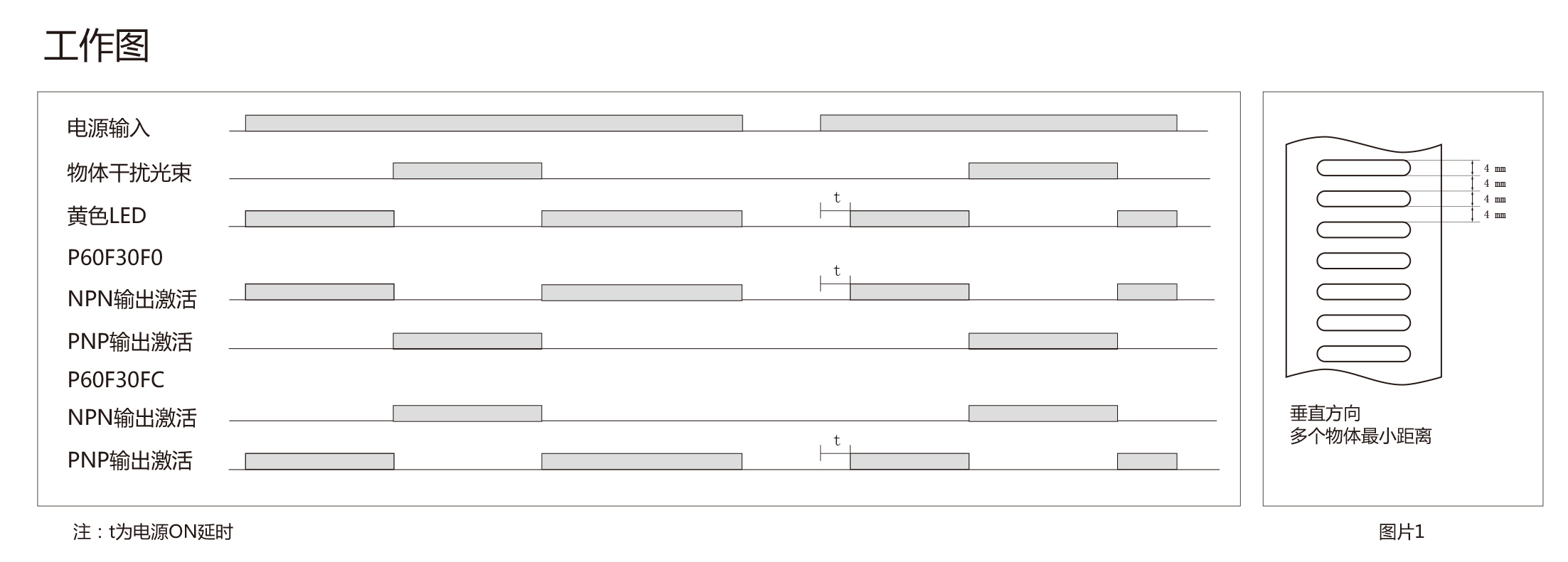

垂直多个物体见图片1

水平单个物体 3mm

抗光干扰 ≤100KLUX

工作温度-25到60℃

储存温度-40到80℃

响应时间ON-OFF(toff) ≤500us
OFF-ON(ton) ≤400us

电源ON延时≤170ms

防护等级IP67

输出开关功能P60F30FO NPN N.O.,PNP N.C.
P60F30FC NPN N.C.,PNP N.O.

LED指示光束未被干扰 LED,黄灯亮
信号稳定,电源ON LED,绿灯亮

重量 ≈102g

防护等级IP65

Cable线拉力120N MAX.

螺丝扭矩 5N.m MAX.

外壳材料聚合物(PC),黑色

Cable线 PVC,灰色,2m

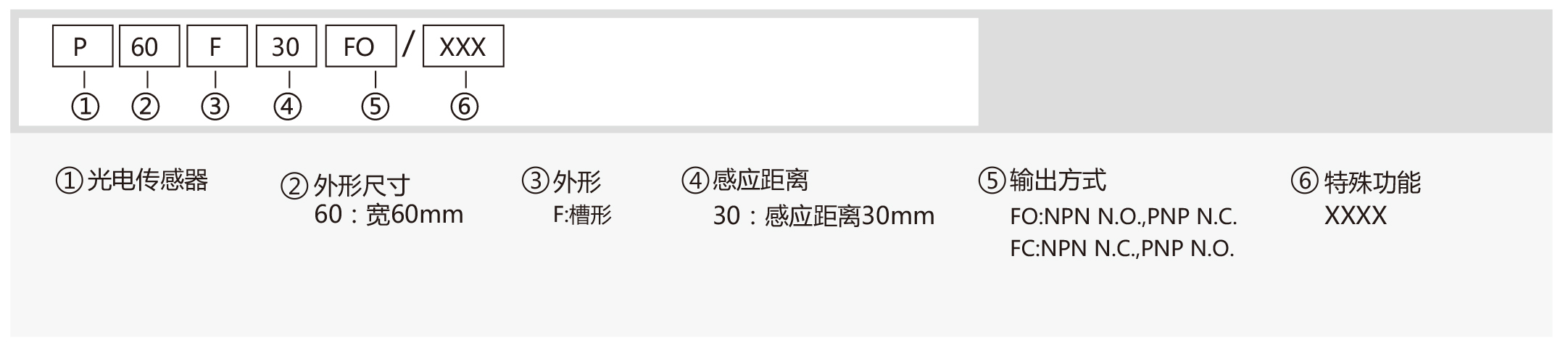

订货信息

订购范例:P60F30F

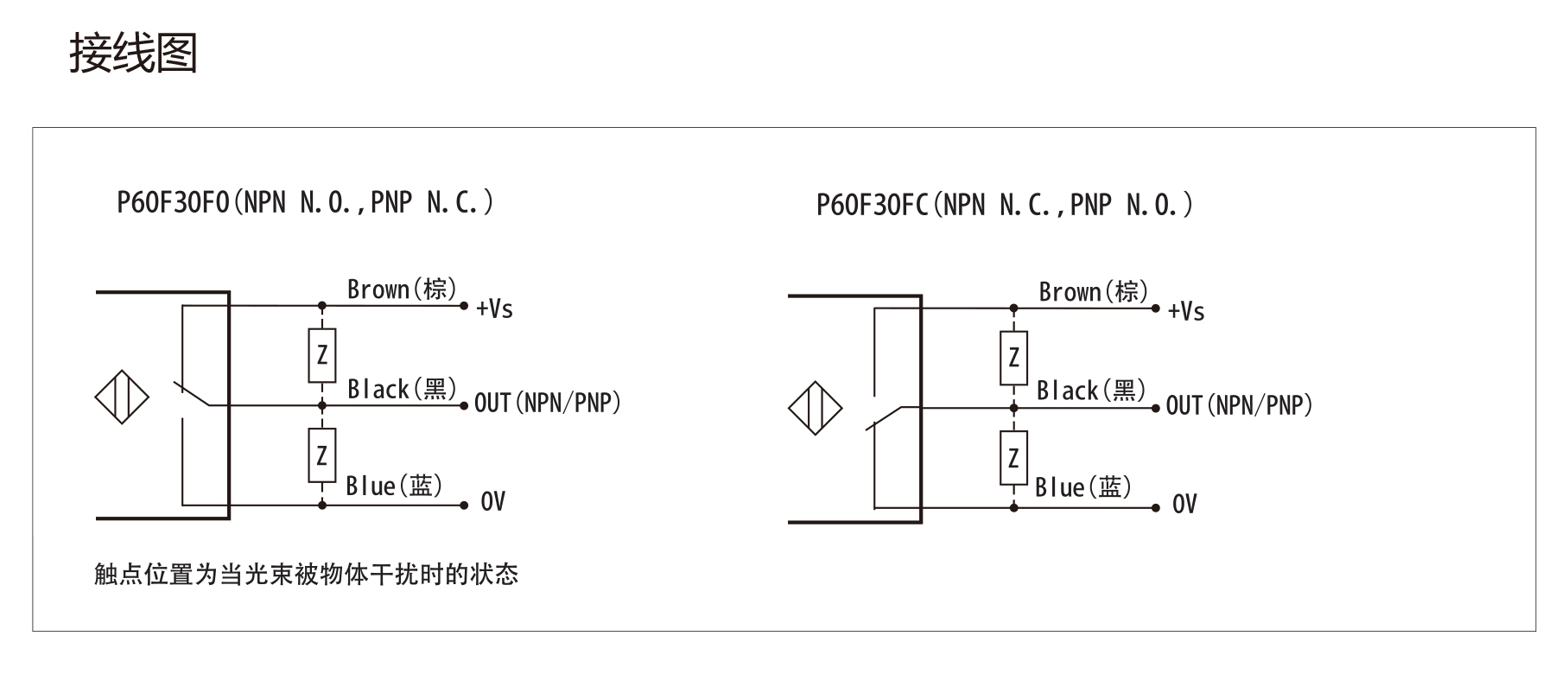

端子配置

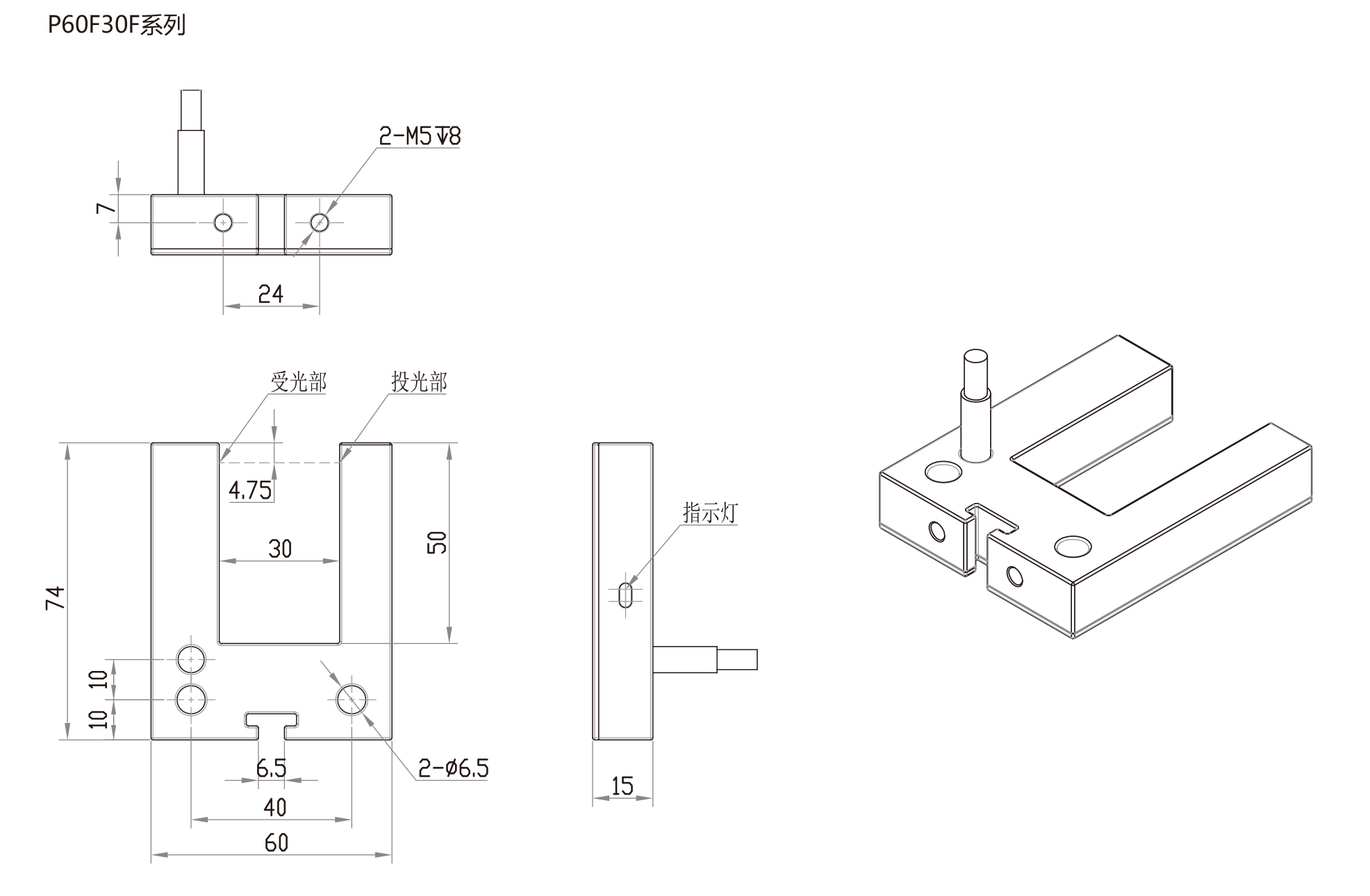

机械图

下载

文件名称文件缩略图文件大小下载链接
P60F30F槽型光电传感器1.38 M

附件
