- MVPD18系列电压监控继电器
- 三相相序、缺相监控继电器
- 三相欠压或过压保护
- 三相电压不平衡保护
- 监控变量 监控L-L电压 （3相3线制）、监控L-N电压 （3相4线制）
- 测量自身电源范围：127~265VAC（P-N）、220~460VAC（P-P）
- 输出 1×SPDT / 2×SPDT
- 动作延时 0.1s-10s可调
- 安装 35mm导轨安装
- 显示 LED显示继电器或电源ON
- 外形 18×90×64mm
功能监控L-N电压 （3相4线制）

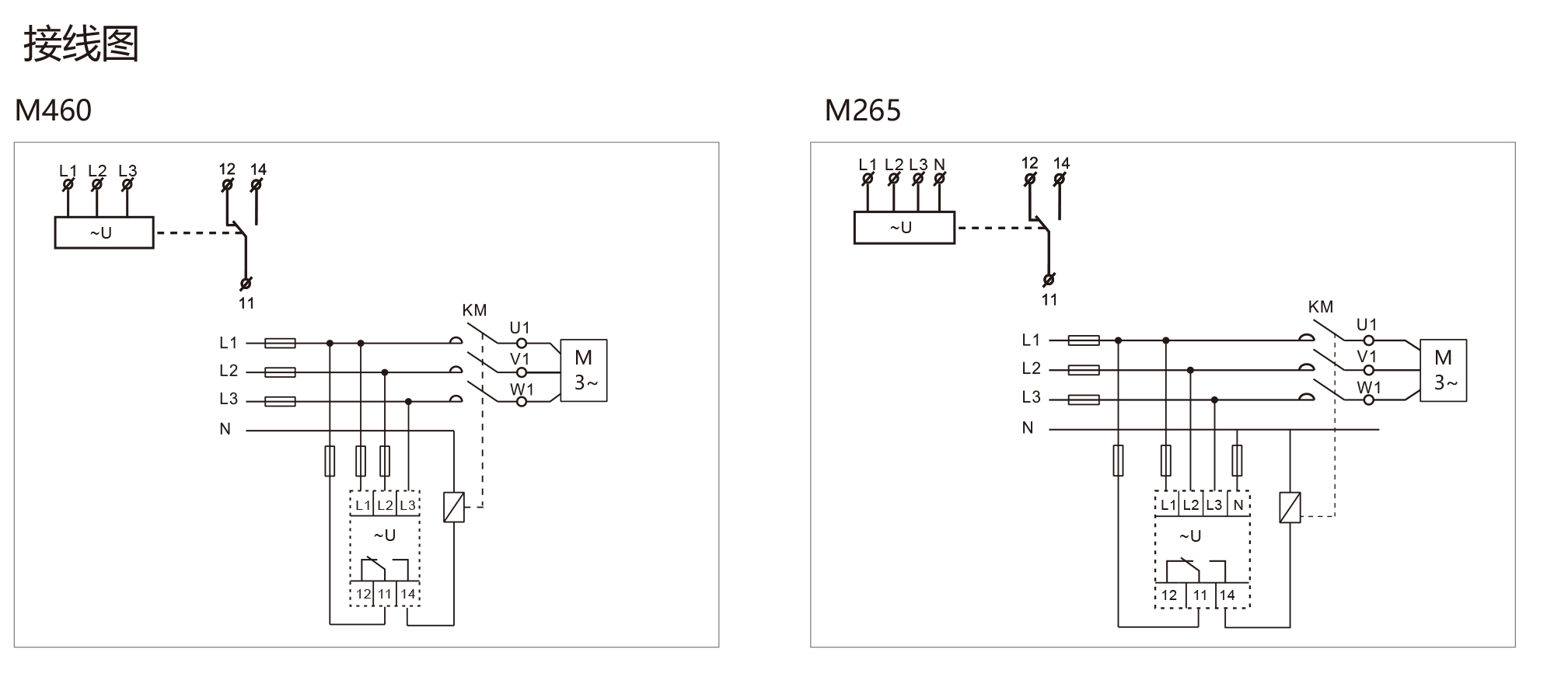

监控端子L1-L2-L3-N
电源L1-N
额定工作电压选择127-132-138-220-230 -240-254-265(P-P)
测量频率范围45Hz-65Hz
测量范围101V-318V
电压门限值范围2%-20%(额定电压)
不平衡值门限范围5%-15%
电压固定滞后率2%
电源指示灯绿色 LED
动作延时时间0.1s-10s可调
电压测量误差≤1%
上电延时时间0.5s
旋钮设定精度1%
复位时间1s
温度波动误差0.05%/℃,at=20℃
输出1×SPDT
10A/AC1
250VAC/24VDC
最小切换功率500mW
输出继电器指示红色LED
工作环境温度-20℃ ~+55℃
存储和运输环境温度-35℃~+75℃
安装方式35mm 卡轨安装
防护等级IP20
安装位置任意
安装海拔高度≤2000米
污染等级2
接线能力1×2.5mm² 或 2×1.5mm² 0.4N·m

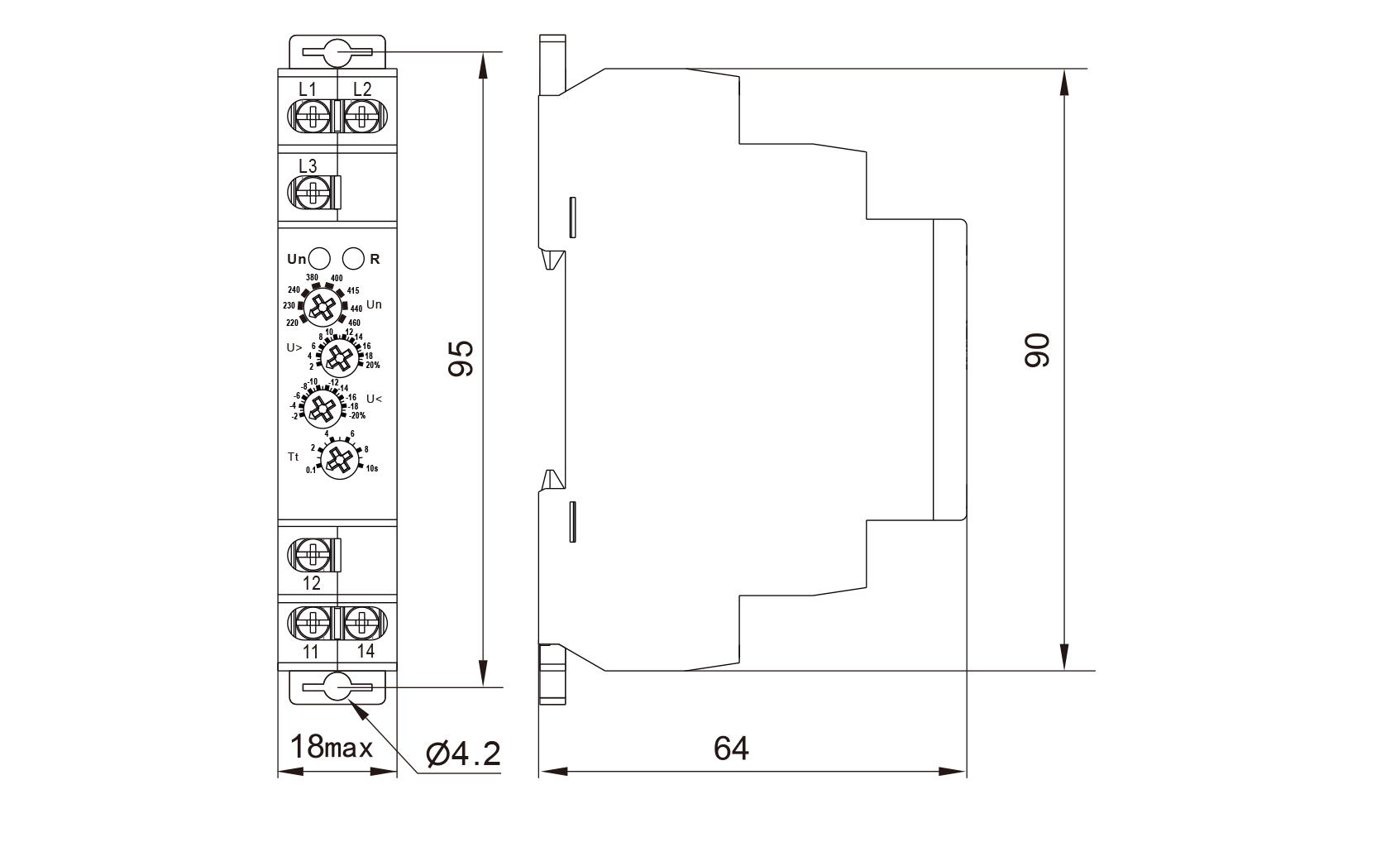

外形尺寸90mm×18mm×64mm
重量64g
符合标准GB14048.5,IEC60947-5-1,EN 60255-1

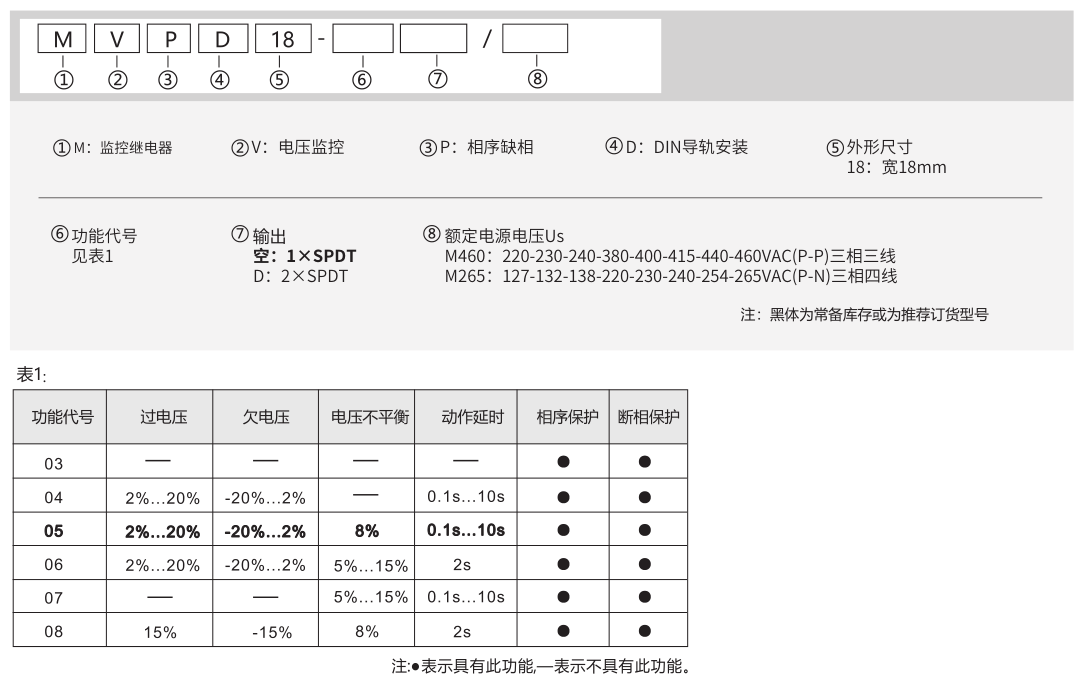

订购范例：MVPD18-M265
