旋转变压器

MR74XUDF03系列

  • 磁阻式
  • 极对数 : 3
  • 开路输入阻抗 : 120×( 1±20% )Ω
  • 电气误差 : ≤±45′
  • 分解能力 : 10~ 12bit(典型值)
  • 跟踪转速:20000r/m in(典型值)
  • 工作温度: -55°C ~ + 180°C

技术参数

技术数据-机械参数

产品系列MR52XFW01A

感应原理磁阻式

励磁电压7V

励磁频率10kHz

变压比0.286×(1±10%)Ω

极对数3

开路输入阻抗120×(1±20%)Ω

电气误差≤±45′

分解能力10~12bit

跟踪转速20000r/min

工作温度-55°C~+180°C

绝缘介电强度对地500V,相间250V,1min

漏电流≤5mA

绝缘电阻 ≥50MΩ

重量≤800g

订货信息

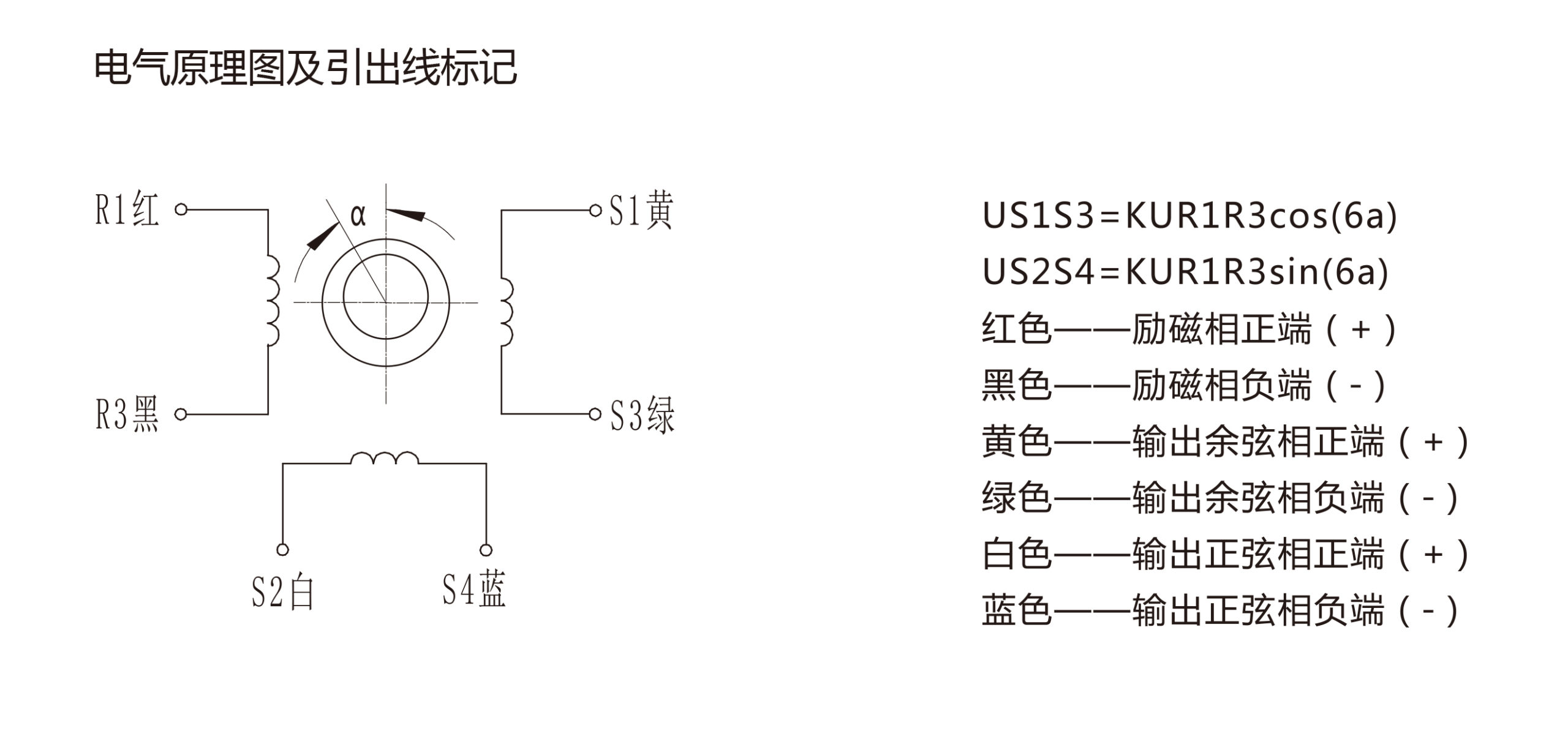

端子配置

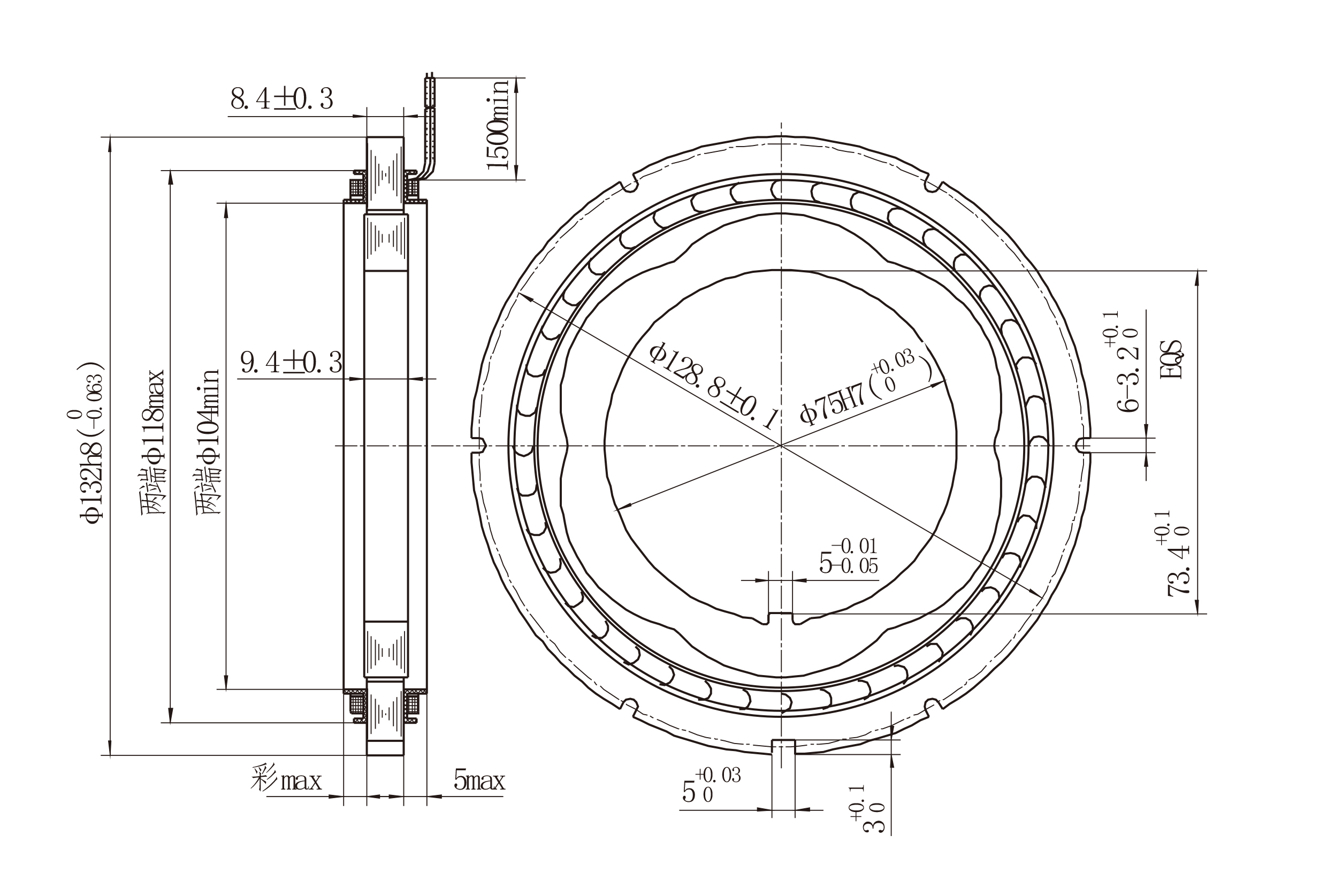

机械图
