拉线编码器

LTF116J系列-RS485

  • LTF116J系列
  • 拉线编码器
  • 外形尺寸 115x115mm
  • 测量范围 0~6000mm
  • 传感器功能原理 绝对值编码器
  • 分辨率 0.0732mm
  • 线性精度 ±0.05%FS
  • 通讯接口:RS485

技术参数

技术数据-基本参数

测量范围0~6000mm

集成编码器绝对值编码器JDCA58系列

分辨率0.0732mm

线性精度±0.05%FS

通讯接口RS485

技术数据-技术参数

外形尺寸115x115mm

拉线绳材料涂塑钢丝绳

拉线绳直径Φ0.8mm

拉线盒外壳材料铝合金

出口拉力≤5N

拉线绳每圈长度300mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度1000mm/s(Max)

抗振动10g,10...1500Hz

工作温度-20℃...+70℃

集成编码器绝对值编码器JDCA58系列

拉线盒LTF116-6000

编码器防护等级IP65(标准)/IP67

连接类型电缆长度 2米(可选)

重量≈1.3kg

技术数据-电气参数

通讯接口RS485

通讯模式主动发送模式

波特率19200

刷新周期8ms

输出码制二进制

计数方向可设置

置位设置可设置

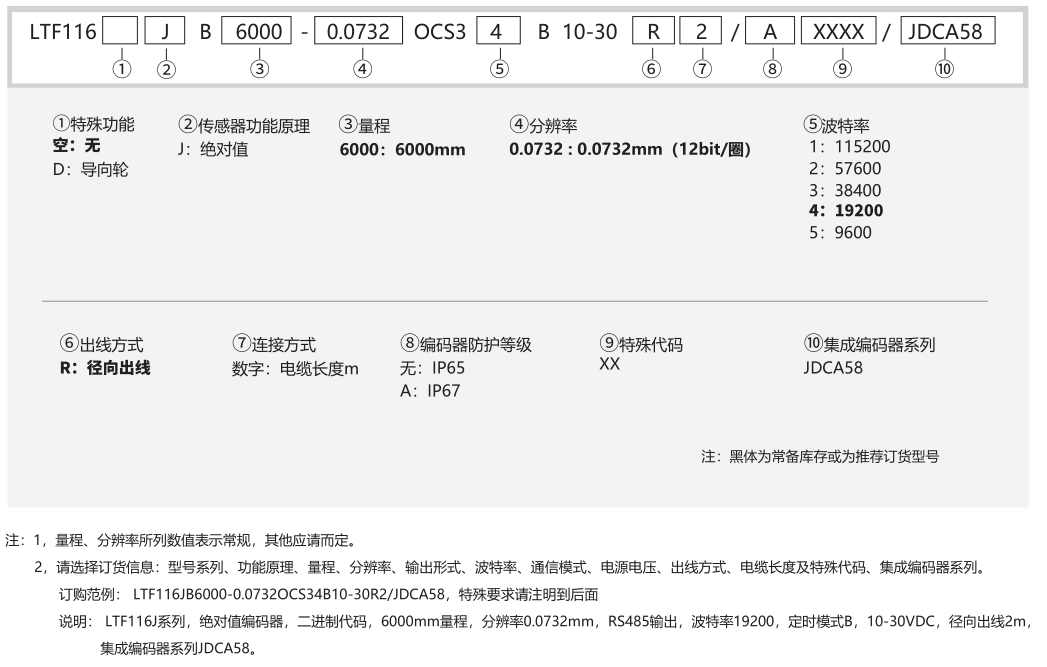

订货信息

订购范例: LTF116JB6000-0.0732OCS34B10-30R2/JDCA58

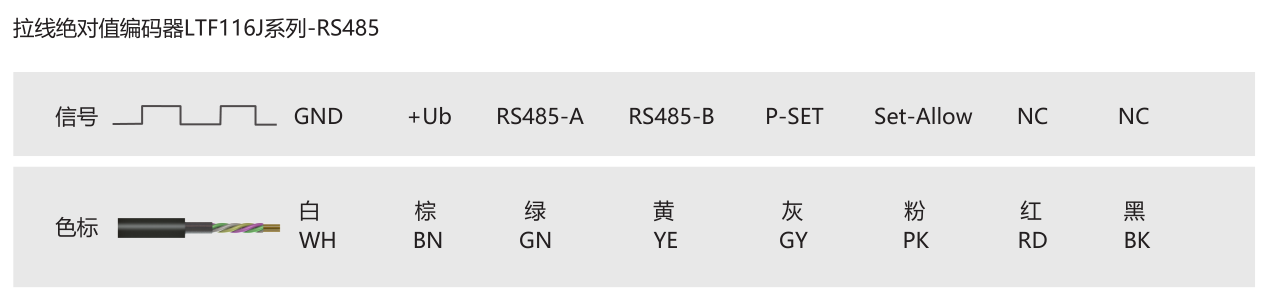

端子配置

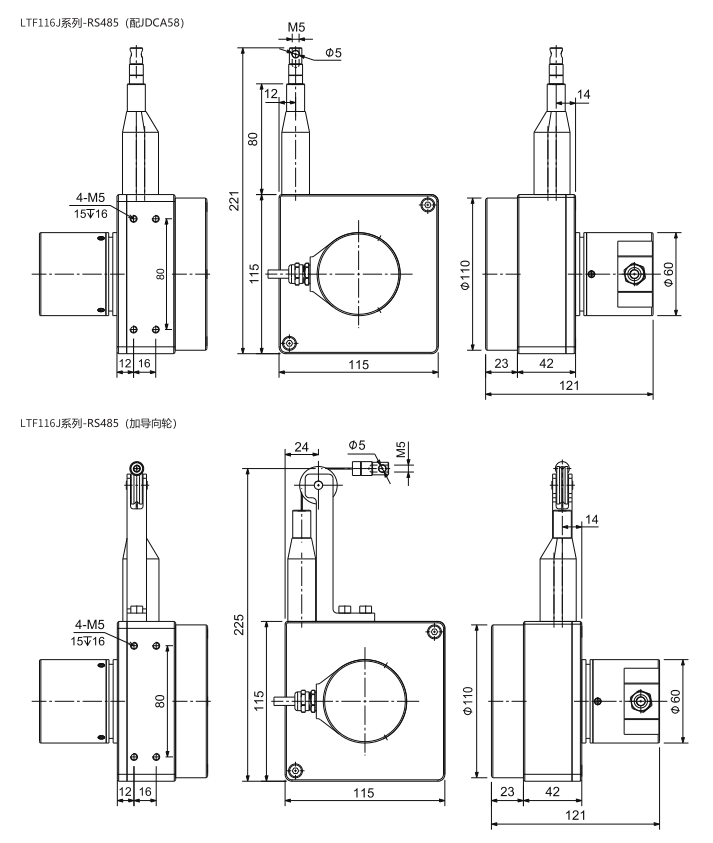

机械图
