拉线编码器

LDF80E系列-增量式

  • LDF80E系列
  • 拉线编码器
  • 外形尺寸 80x80mm
  • 测量范围 0~4000mm
  • 传感器功能原理 增量式编码器
  • 分辨率 ≥0.2mm
  • 线性精度 ±0.05%FS
  • 通讯接口:推挽、推挽差分、集电极开路、RS422(TTL兼容)

技术参数

技术数据-基本参数

测量行程0~4000mm

集成编码器增量式编码器ESK50系列

分辨率≥0.2mm

线性精度±0.05%FS

通讯接口推挽、推挽差分、集电极开路、RS422(TTL兼容)

技术数据-机械参数

外形尺寸80x80mm

拉线绳材料高韧性裸钢丝绳

拉线绳直径Φ0.8mm

拉线盒外壳材料铝合金

出口拉力≤5N

拉线绳每圈长度200mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度≤1000mm/s

抗震动10g, 10...1500Hz

工作温度-20℃...+70℃

集成编码器增量式编码器ESK50系列

拉线盒LDF80-4000

编码器防护等级IP54(标准)/IP65

连接类型电缆长度 2米(可选)

重量≈1500g

技术数据-电气参数

通讯接口推挽输出、推挽差分输出、集电极开路输出 、RS422(TTL兼容)

工作电压5VDC±5%、5-30VDC、9-26VDC

空载消耗电流≤125mA

最大负载电流±80mA

短路保护

反极性保护

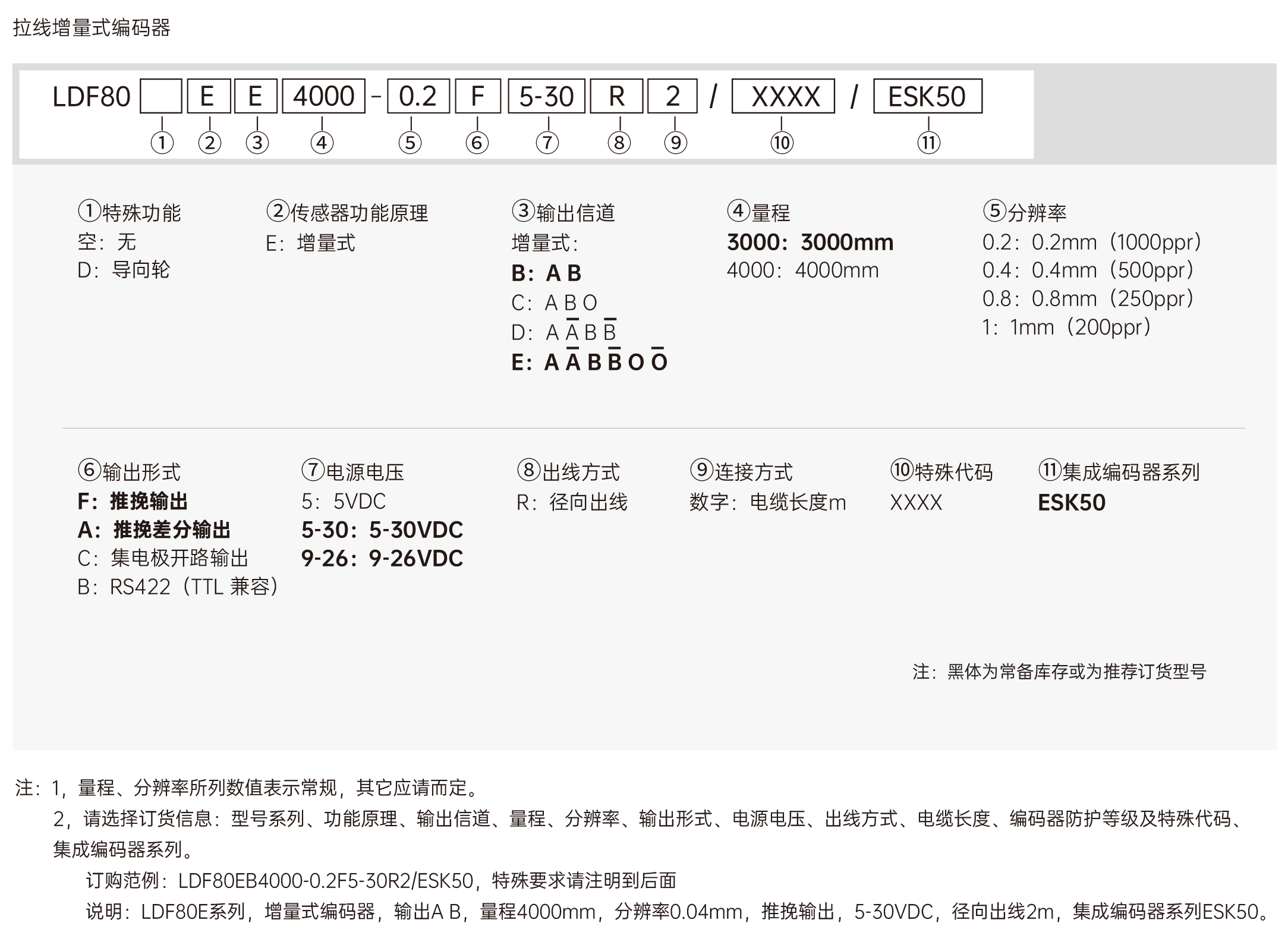

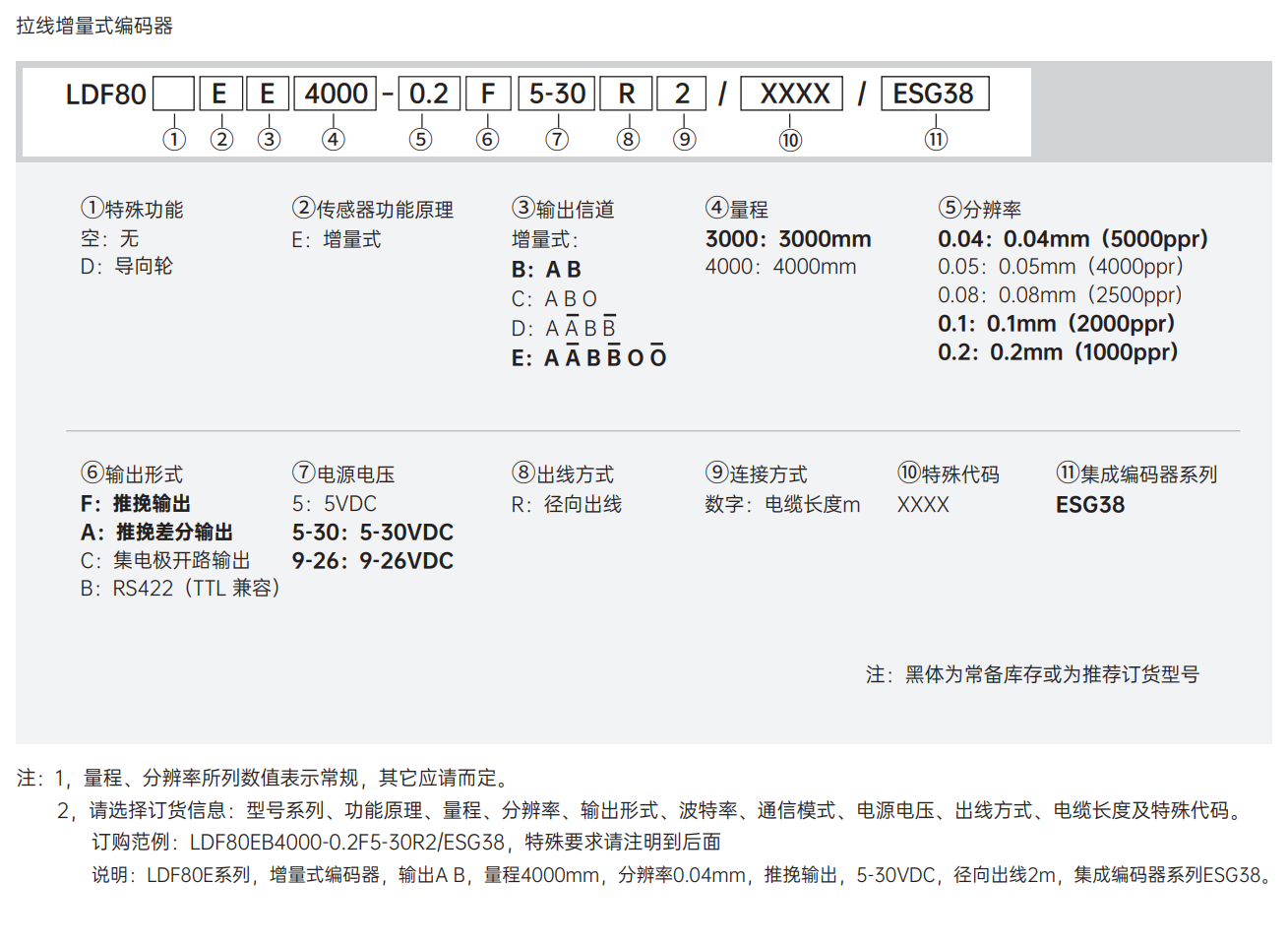

订货信息

订购范例:LDF80EB4000-0.2F5-30R2/ESK50

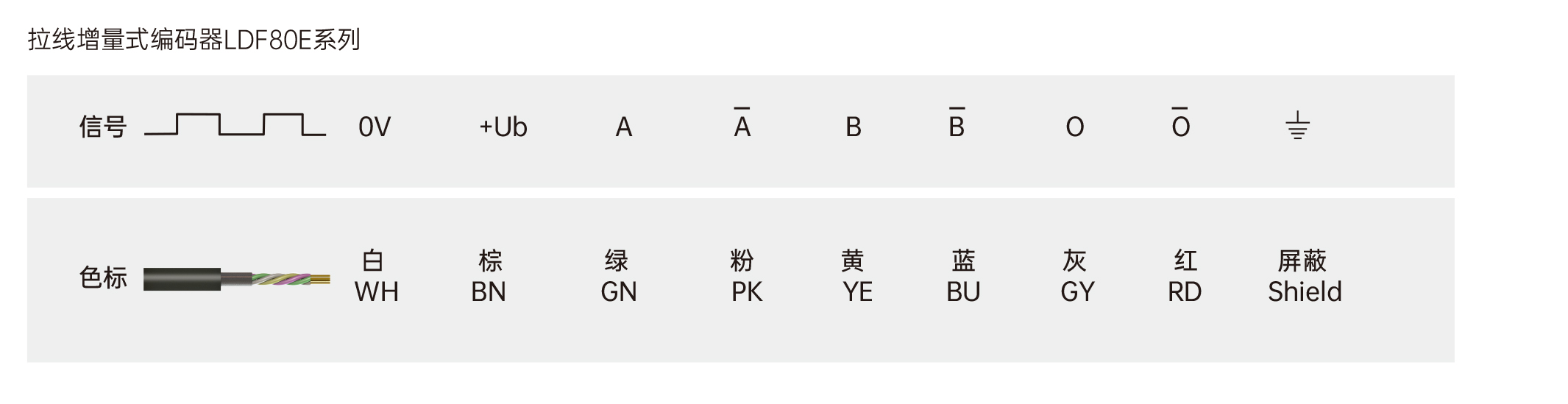

端子配置

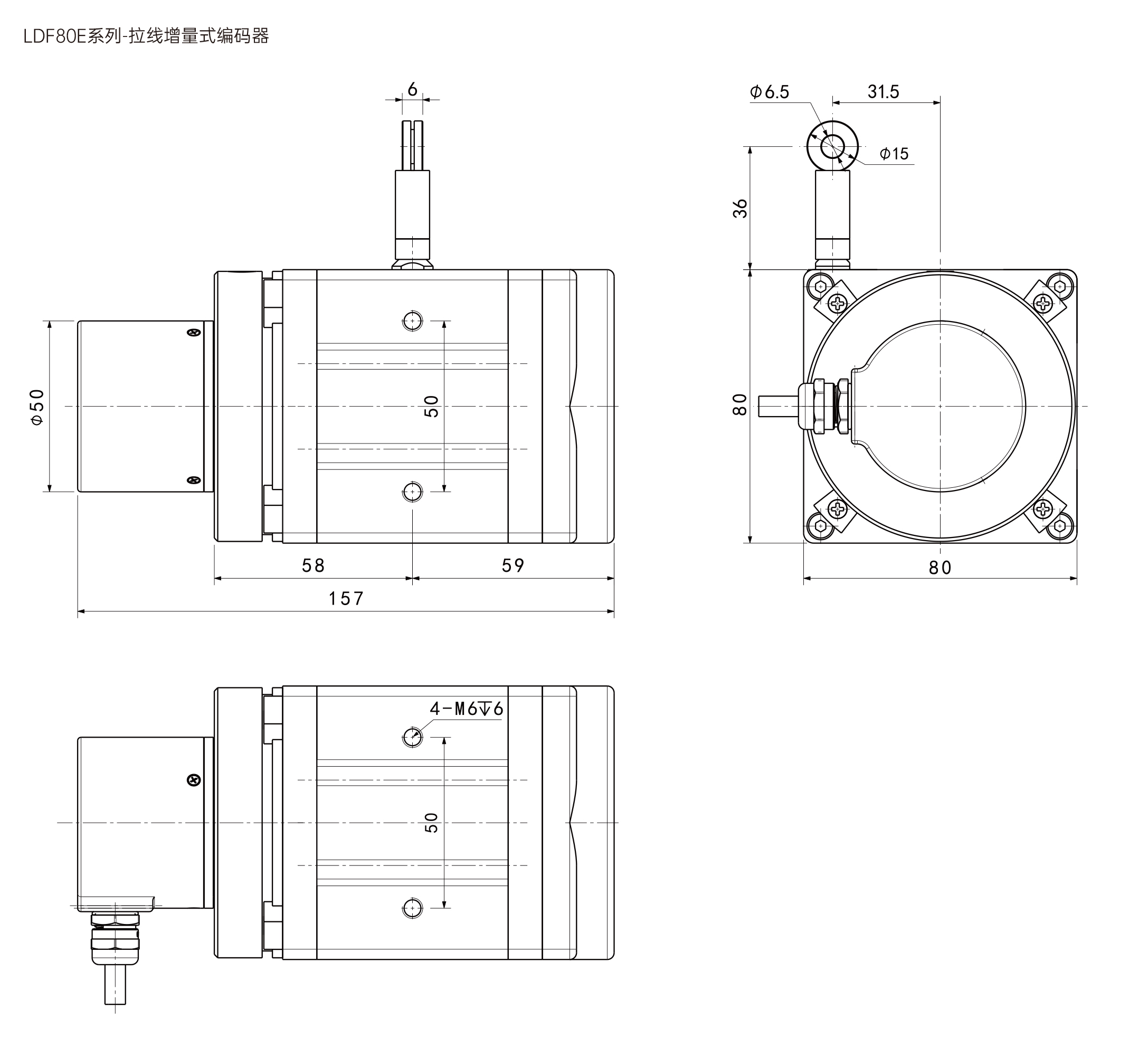

机械图

下载

文件名称文件缩略图文件大小下载链接
LDF80系列-增量式4.24 M
