LCF55J系列-SSI

测量行程0~1250mm

集成编码器绝对值编码器JDCM3602系列

分辨率0.0366mm

线性精度±0.05%FS

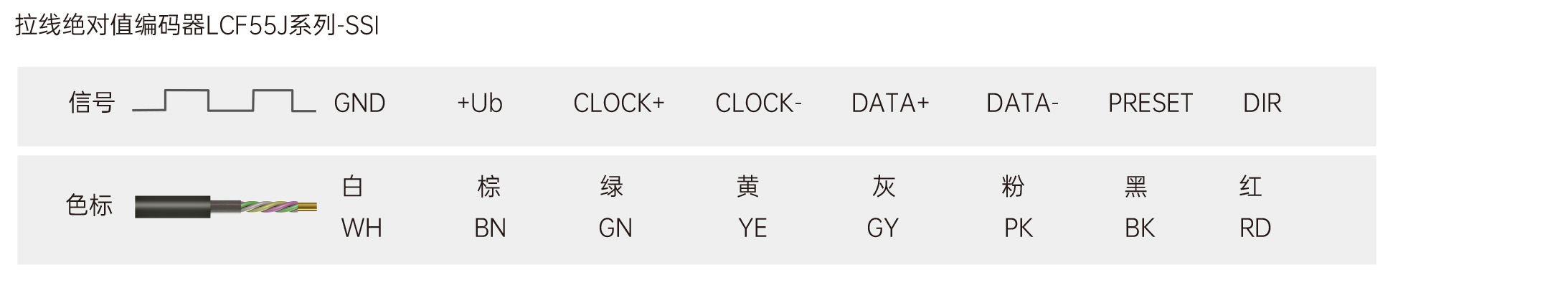

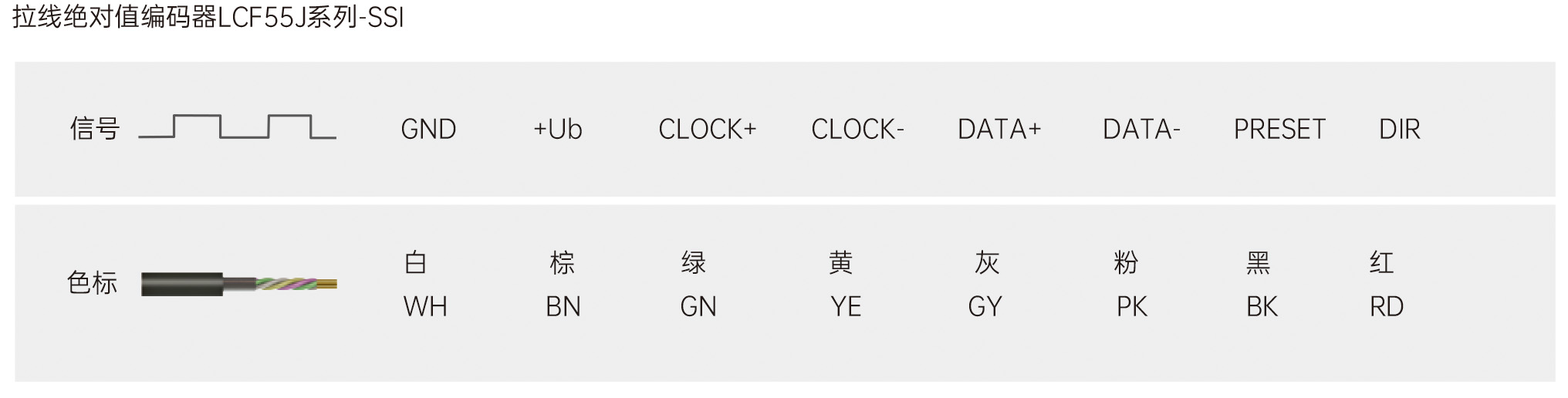

通讯接口SSI

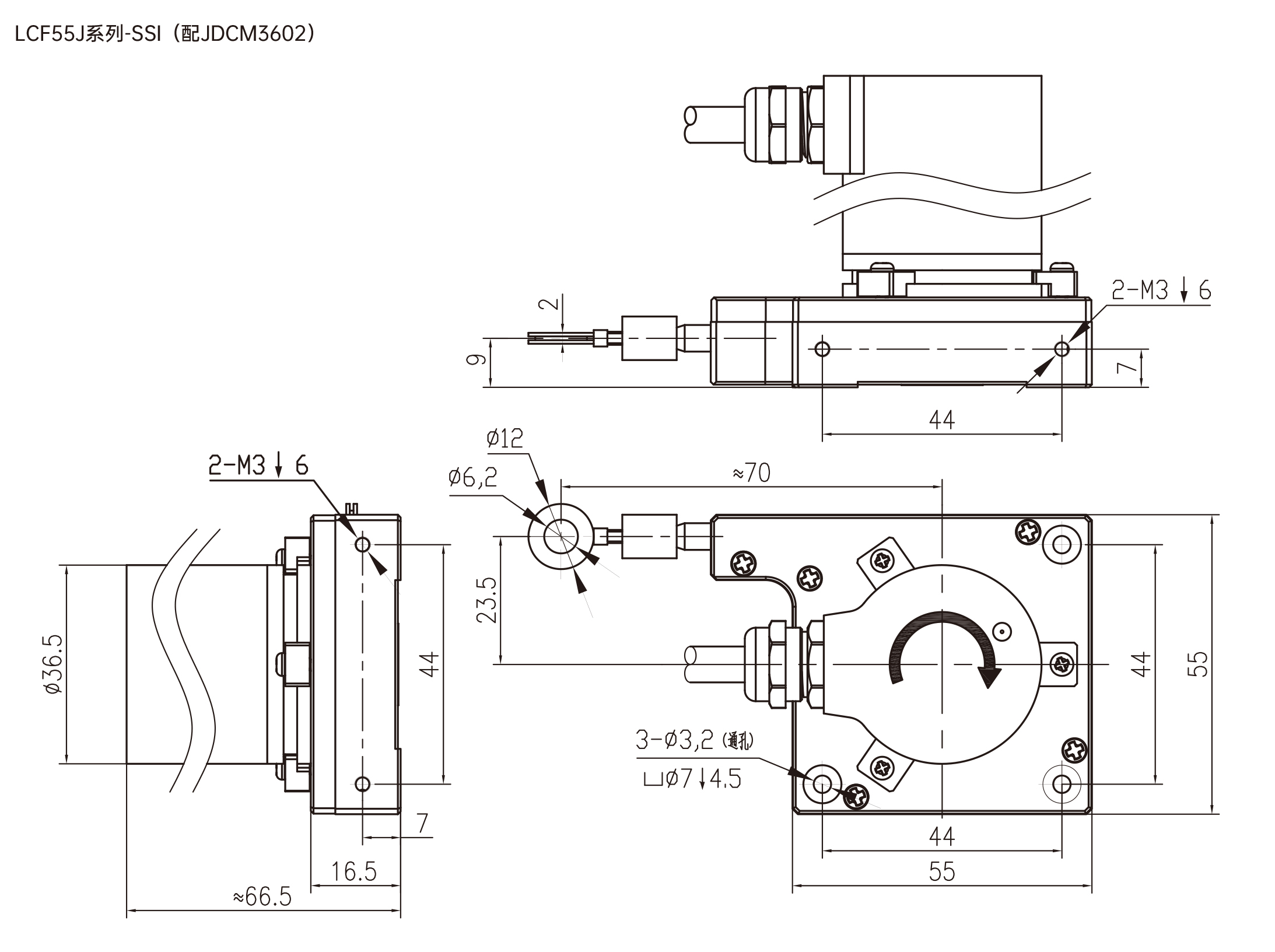

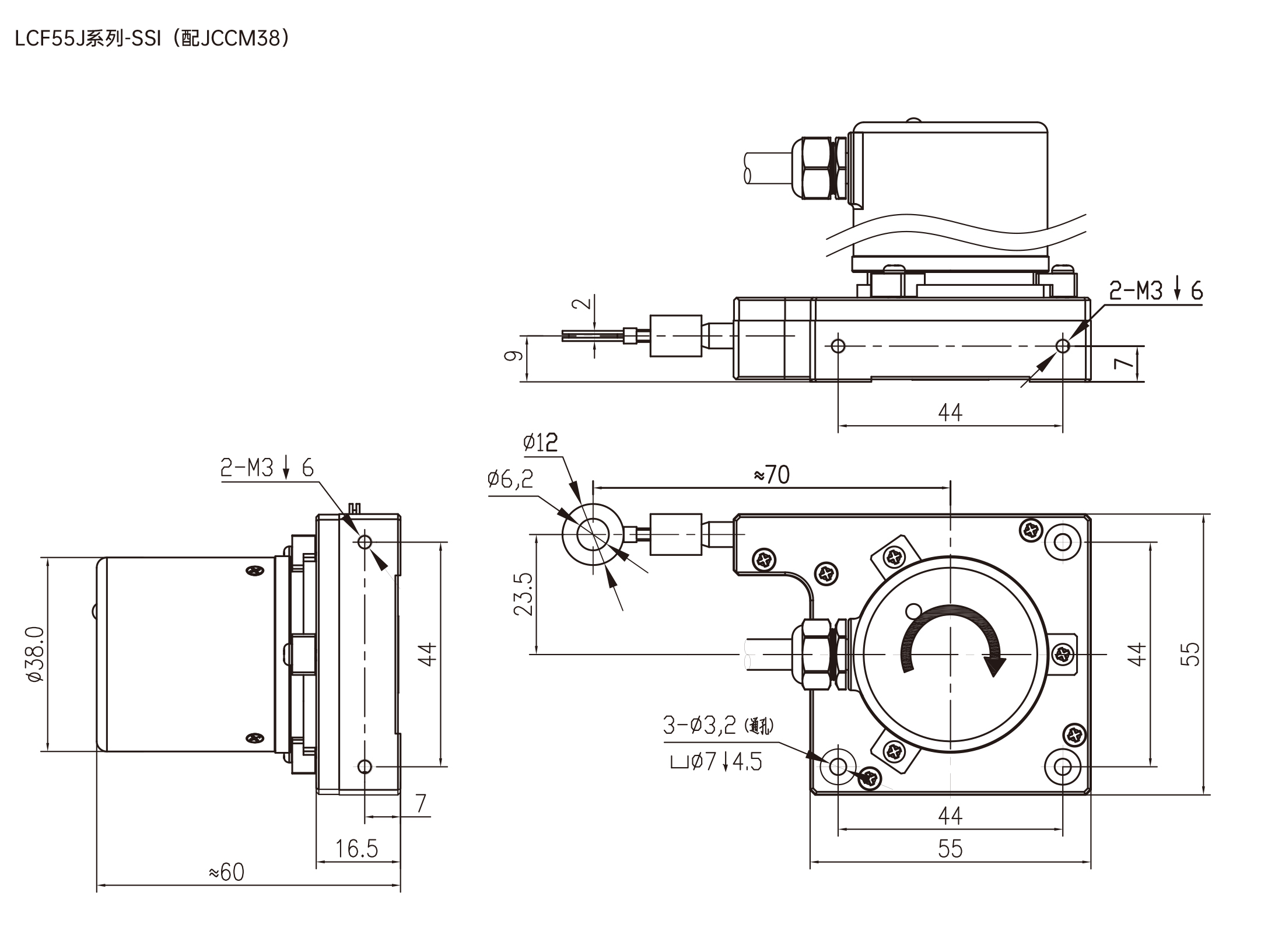

外形尺寸55×55mm

拉线绳材料涂塑钢丝绳

拉线绳直径Φ0.55mm

拉线盒外壳材料铝合金

出口拉力1.4N

拉线绳每圈长度150mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度1000mm/s（Max）

抗震动10g，10~2000Hz

工作温度-30℃...+70℃

集成编码器绝对值编码器JDCM3602系列

拉线盒LCF55-1250

编码器防护等级IP67

连接类型电缆线（长度可选）

重量≈250g（不包含电缆线）

接口类型SSI

传输速率0.1…1M/bit

输出码制格雷码 或二进制

通讯标准RS422

工作电压10…30VDC

空载电流≤100mA

线 性 度±2LSB

计数方向可设置 ( 出厂默认面对转轴顺时针数据增加）

外部置位可设置 接通延时＞100ms

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

电路保护浪涌保护 、反极性保护 、ESD保护
