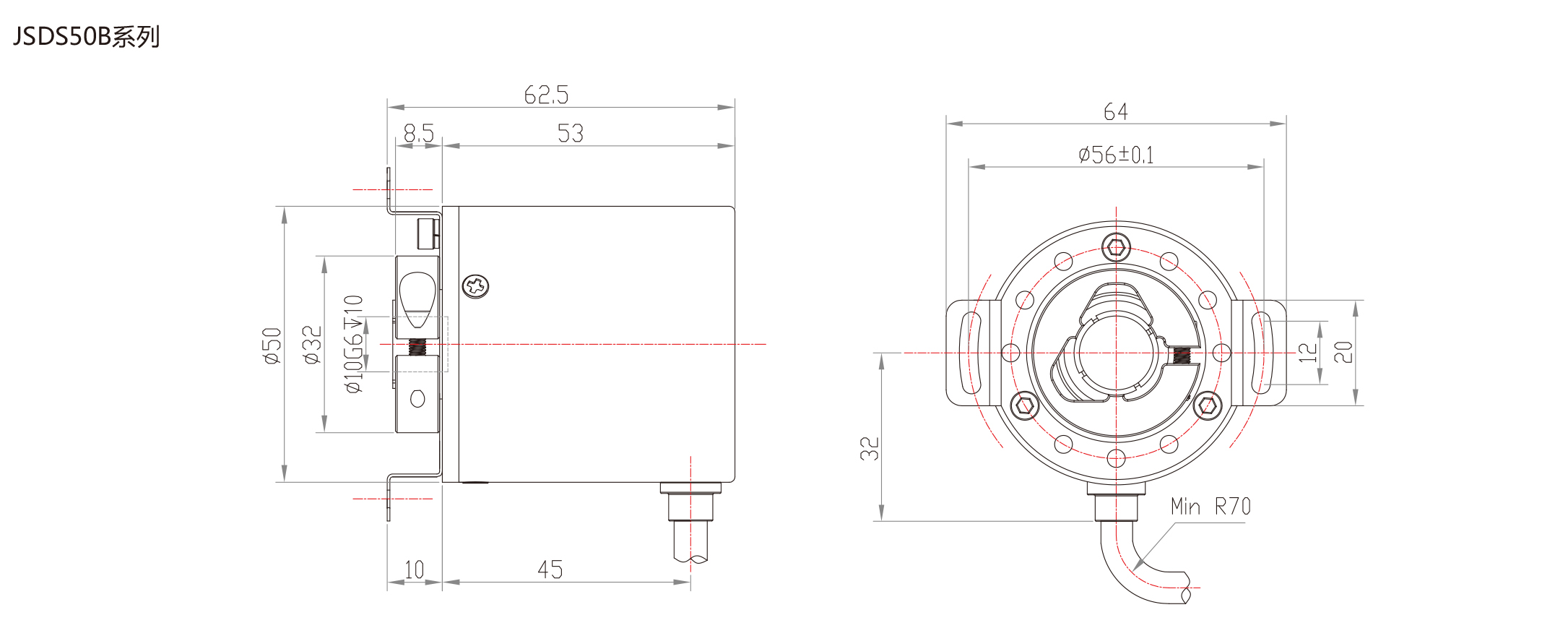

JSDS50B系列

轴半空心轴 Φ6、Φ8、Φ10mm

防护等级 IP54/ IP65

每分钟最大转速6000RPM

最大轴负荷30N 轴向，60N 径向

冲击 100g， 6ms

振动10g，10...2000Hz

主体材料铝合金

壳体材料拉伸铁壳+黑色喷涂

工作温度-40℃...+80℃

贮存温度-40℃...+80℃

重量≈300g

出线方式径向出线

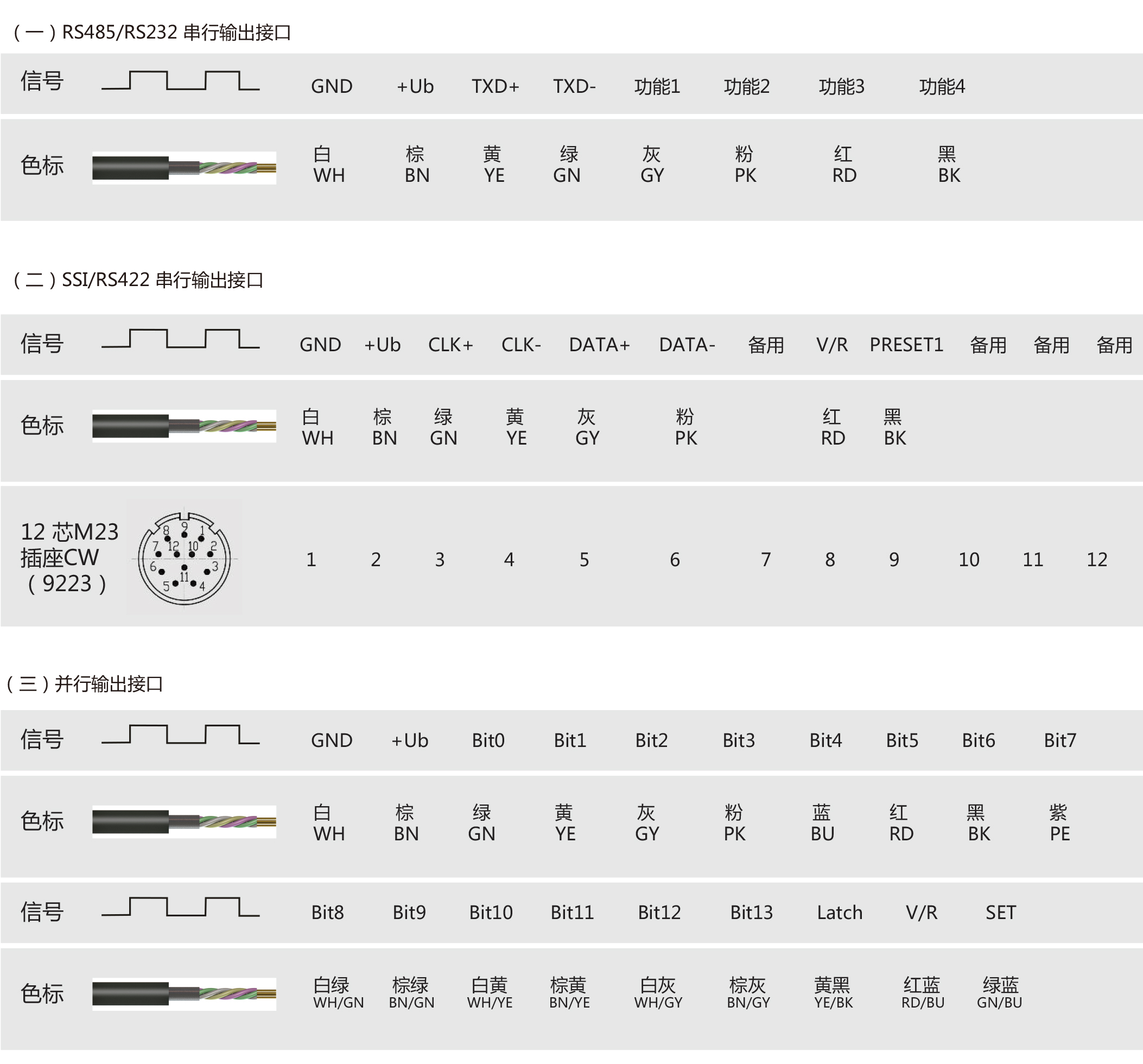

输出形式 串口SSI、RS422、RS485、RS232
并口：推挽输出、NPN 集电极开路输出

最大分辨率 16bit （65536）

输出码制 二进制、格雷码

无负载时消耗电流 ≤200mA

刷新周期 100Hz （9600bps） 200Hz （19.2Kbps）
400Hz （57.6Kbps） 500Hz （115.2Kbps）

传输速率 ≤250K bit/s （仅当SSI 输出）

单稳态触发时间 20±10μs （仅当SSI 输出）

输出信号电压高：Ub-电压降 ；低：≤2.8V （并行输出）

输入电流 ＜6mA （并行输出）

测量精度±40″ （16bit）

计数方向 顺时针旋转，码值递增
