绝对值编码器

JSCA50SK系列-RS485

感应原理磁性
功能原理多圈
多圈技术机械齿轮组无电池
外径 Φ50mm
轴径实心键槽轴 Φ25mm
分辨率 22Bit
每圈步数 4096/12Bit
圈数 1024/10Bit
接口 RS485
工作电压 DC5V、DC10-30V
防护等级 IP54、IP65

技术参数

轴实心键槽轴 Φ25mm

防护等级 IP54、IP65

每分钟最大转速3000RPM

最大轴负荷30N 轴向，60N 径向

冲击 50g，13ms

振动10g，10...2000Hz

主体材料铝合金

壳体材料铁壳+黑色喷涂

工作温度-40℃...+80℃

贮存温度-40℃...+80℃

重量≈120g

出线方式径向出线

输出形式 RS485

电源电压DC 5V±10% 或 DC 10-30V

空载电流≤100mA

输出信号RS485 主动发送模式，波特率 19200

刷新周期 8ms

输出码制二进制

每圈步数≤4096/12Bit

圈数≤1024/10Bit

精度＜±0.3°

重复精度 ±2Bit

计数方向可设置

置位设置可设置

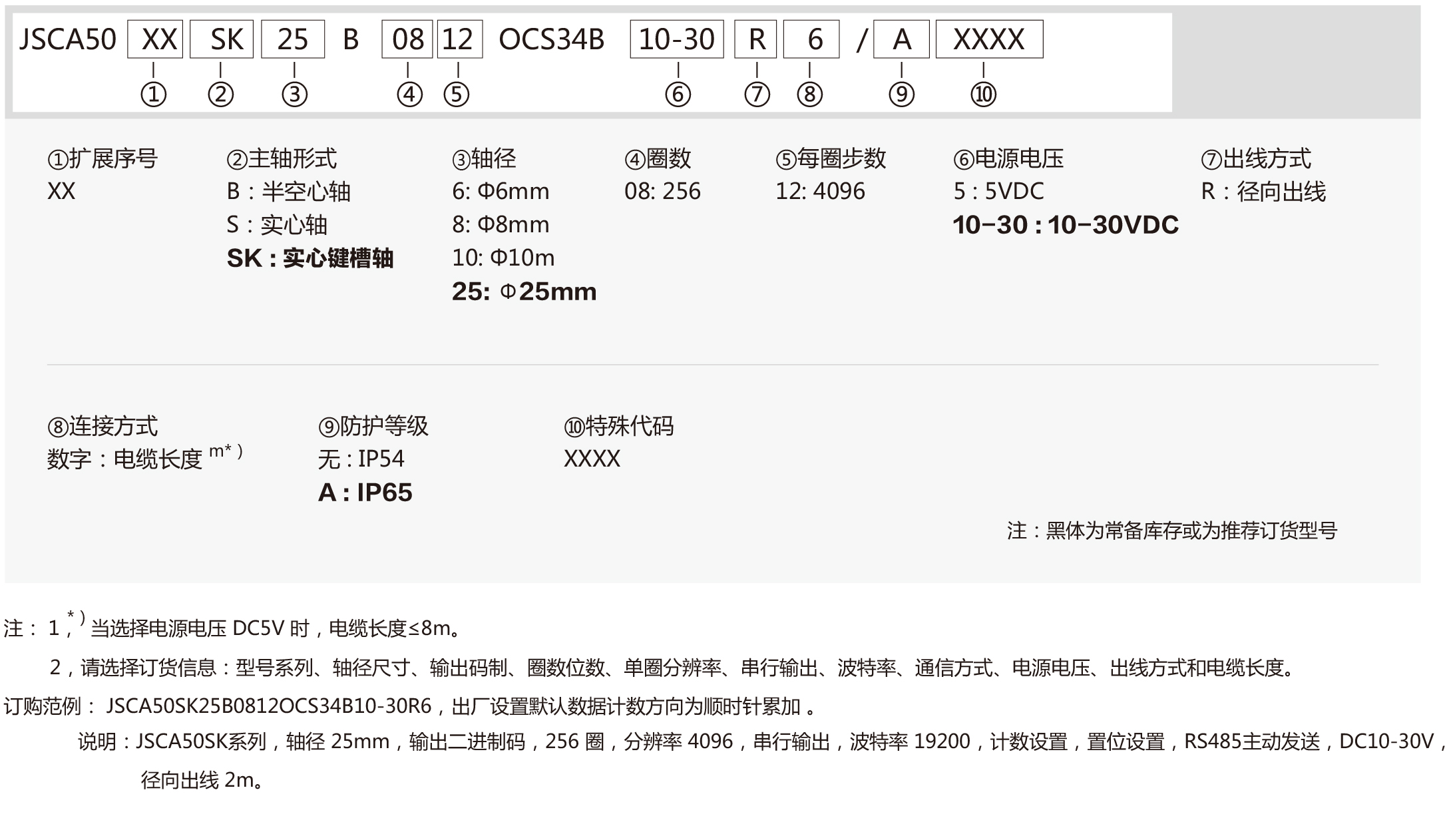

订购范例： JSCA50SK25B0812OCS34B10-30R6

文件名称	文件缩略图	文件大小	下载链接
JSCA50-RS485绝对值编码器		4.11 M
