绝对值编码器

JDDS58S系列

感应原理 光电
外径 Φ58mm
轴径 Φ6、Φ8、Φ10 mm
测量范围 0~360º
最大分辨率 65536(16 位)
工作电压 5VDC, 10-30VDC
防护等级 IP65/IP67

技术参数

技术数据 –机械参数

实心轴Φ6、Φ8、Φ10mm

防护等级 IP65/IP67

每分钟最大转速6000RPM

最大轴负荷40N 轴向,80N 径向

冲击 100g, 6ms

振动10g,10...2000Hz

主体材料铝合金

壳体材料铝合金

工作温度-40℃...+80℃

贮存温度-40℃...+80℃

重量≈400g

出线方式径向出线

技术数据 –电气参数

输出形式 串口SSI、RS422、RS485、RS232、Modbus-RTU
并口:推挽输出、NPN 集电极开路输出

最大分辨率 16bit (65536)

电源电压 5V、10-30V

输出码制 二进制、格雷码

无负载时消耗电流 ≤200mA

刷新周期100Hz (9600bps) 200Hz (19.2Kbps)
400Hz (57.6Kbps) 500Hz (115.2Kbps)

传输速率 ≤250K bit/s (仅当SSI 输出)

单稳态触发时间 20±10μs (仅当SSI 输出)

输出信号电压高:Ub-电压降 ;低:≤2.8V (并行输出)

输入电流 <6mA (并行输出)

测量精度±40″ (16bit)

计数方向 顺时针旋转,码值递增 (可出厂设置)

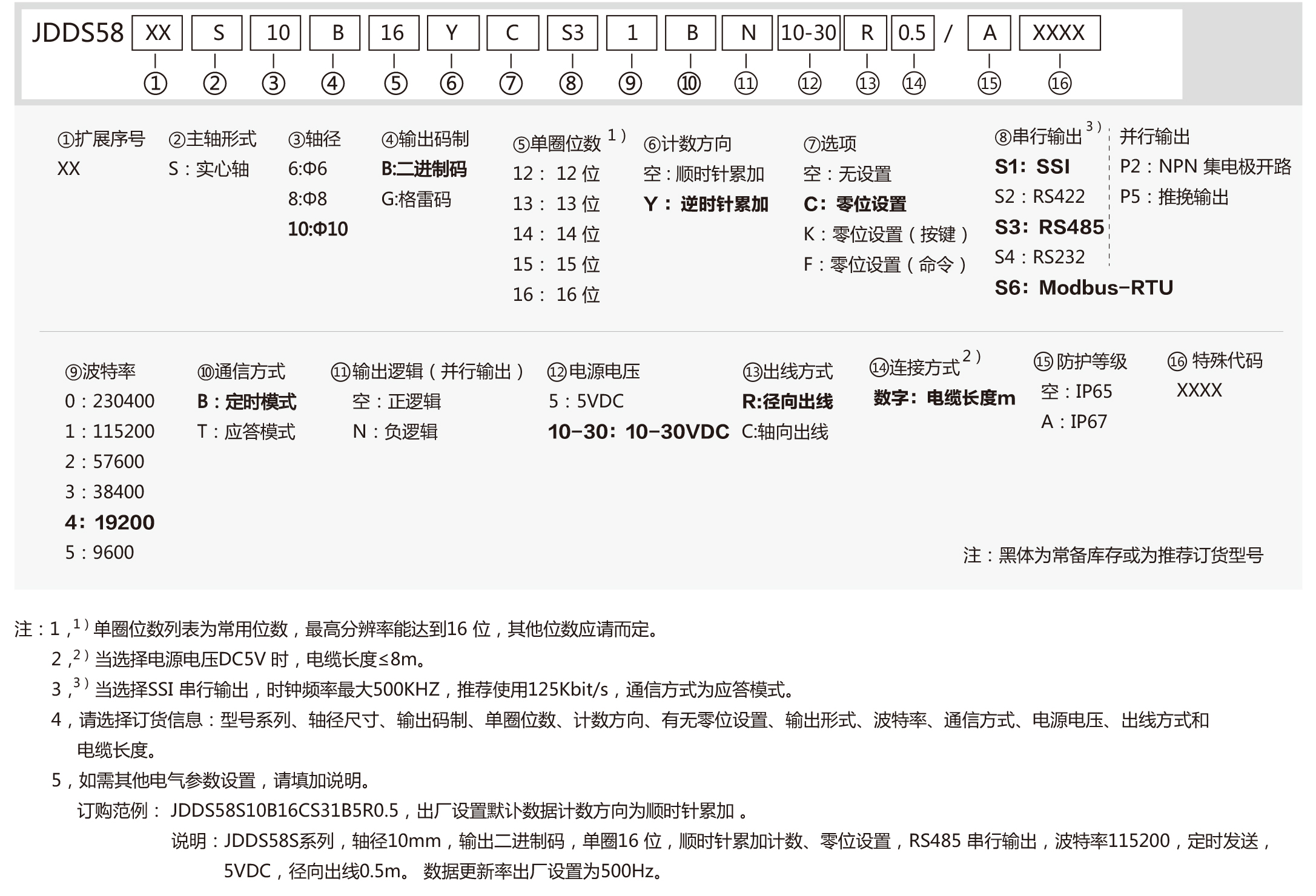

订货信息

订购范例: JDDS58S10B16CS31B5R0.5

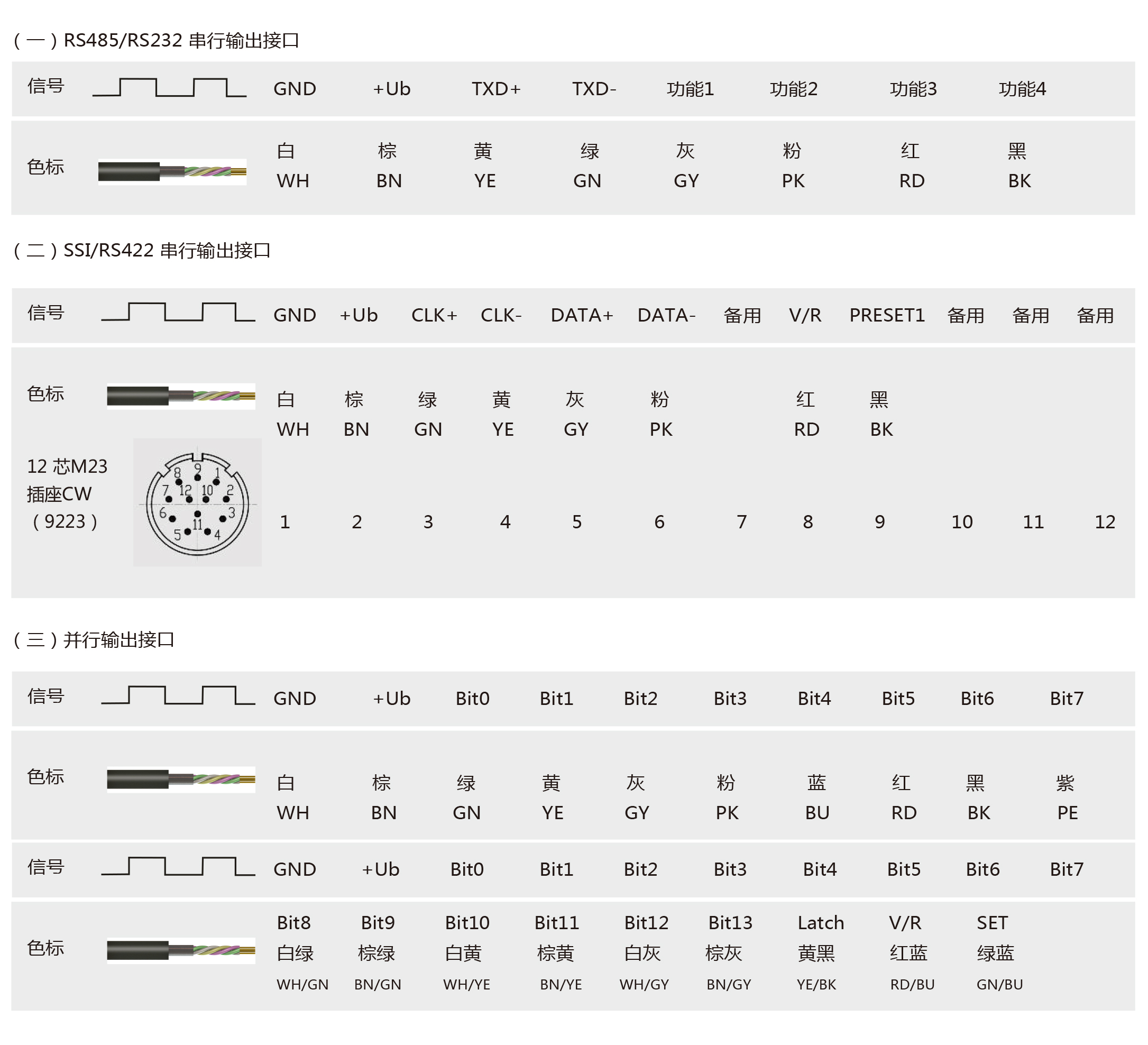

端子配置

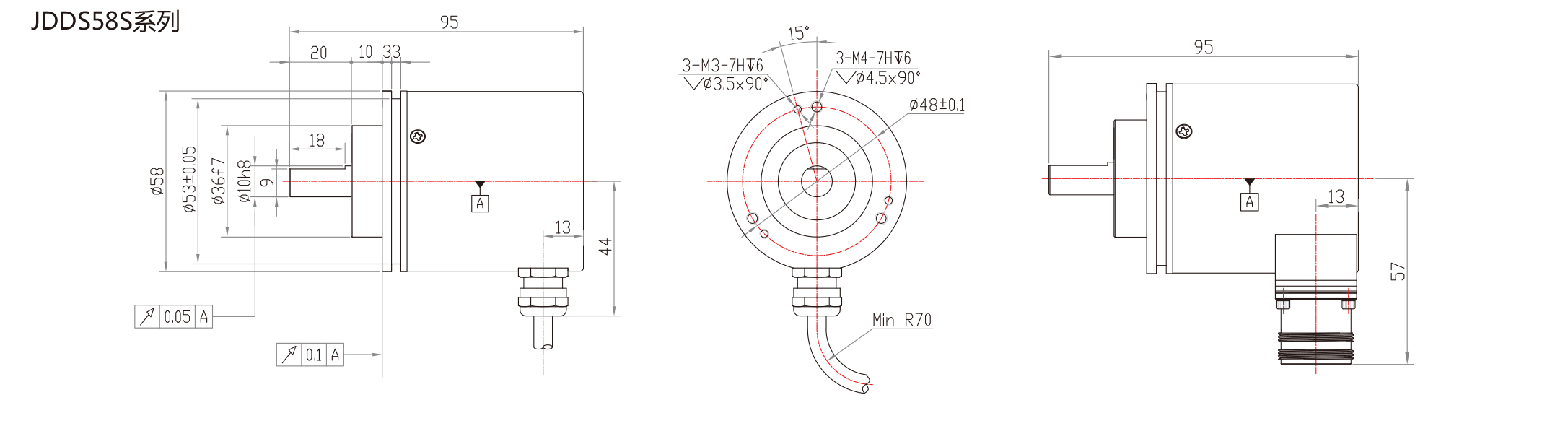

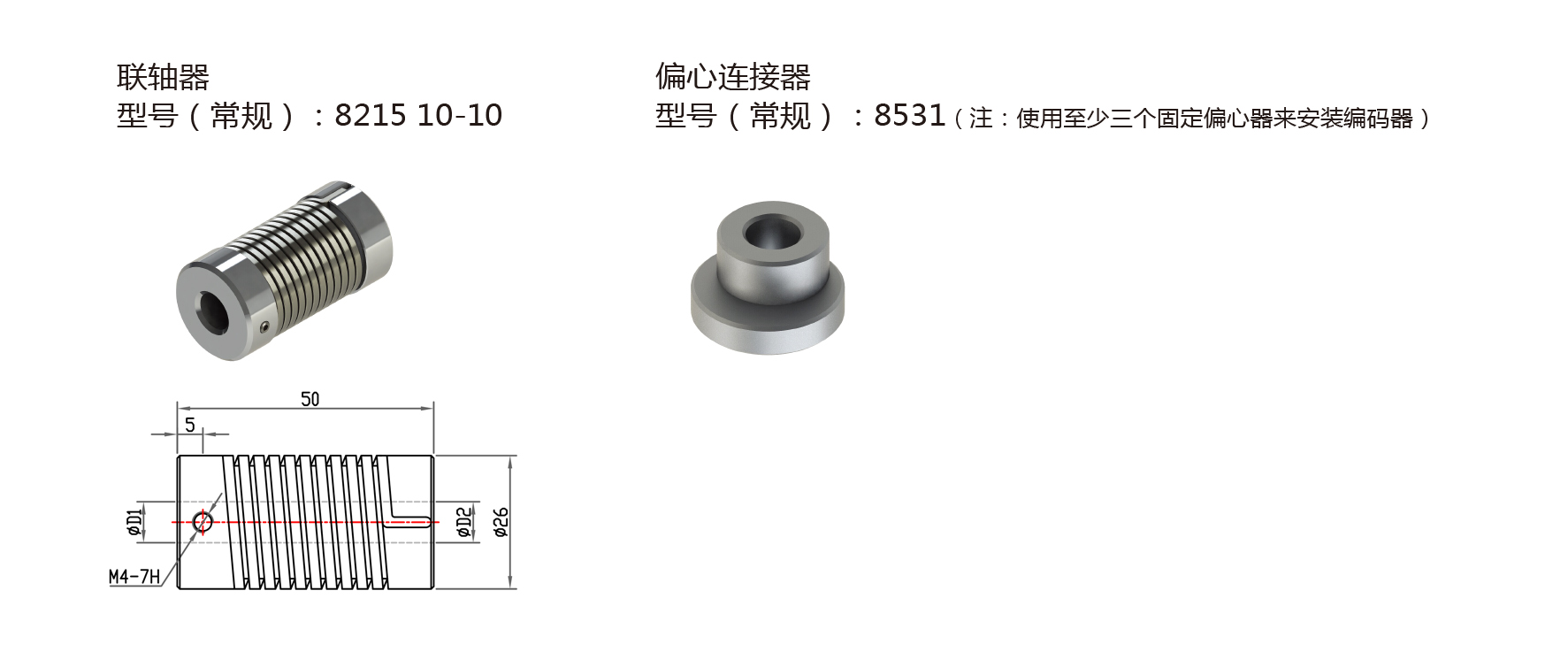

机械图
