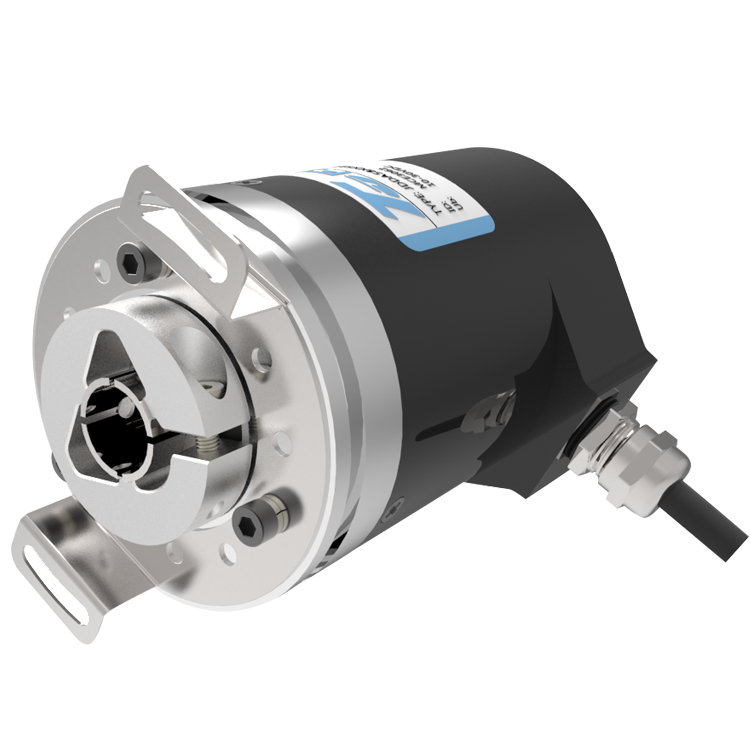

JDDA58B系列-Modbus-RTU

轴半空心轴 Φ10、Φ12、Φ14mm

防护等级 IP65/IP67

每分钟最大转速6000RPM

最大轴负荷40N 轴向，80N 径向

冲击 100g，3ms

振动10g，10...2000Hz

主体材料铝合金

壳体材料铝合金

工作温度-20℃...+75℃

贮存温度-30℃...+85℃

重量≈450g

出线方式径向出线

输出形式 串口：SSI、RS485
并口：推挽输出、NPN 集电极开路输出

消耗电流≤100m A

输出码制二进制 格雷码

线性度 16 位 ±2LSB，13 位 ±1LSB，12 位 ±0.5LSB

计数方向 顺时针旋转码值递增 （可出厂设置）

计数方向顺时针旋转码值递增

接口电路保护 浪涌保护 、反极性保护 、ESD 保护

传输速率 最大500Kbit/s

单稳态触収时间 20±10μs

符合标准 RS422

圈数×单圈分辨率NXA (N≤12bit，A≤16bit)

角度信号 最大总12bitX16bit 分辨率
