- 感应原理 磁性
- 功能原理 多圈
- 多圈技术 机械齿轮组无电池
- 外径 Φ60mm
- 轴径 盲孔轴 Φ10、Φ12、Φ14mm
- 分辨率 25Bit
- 每圈步数 8192/13Bit
- 圈数 4096/12Bit
- 接口 Modbus-RTU
- 工作电压 DC 10-30V
- 防护等级 IP65
轴半空心轴 Φ10、Φ12、Φ14mm
防护等级 IP65
每分钟最大转速6000RPM
最大轴负荷40N 轴向，80N 径向
冲击 100g，6ms
振动10g，10...2000Hz
主体材料铝合金
壳体材料铝合金
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重量≈450g
出线方式径向出线
输出形式 Modbus-RTU
波特率4800 9600 19200 38400 115200 bps
输出码制 二进制
地址范围 0-99
数据响应 2ms （9600 19200 38400 115200 bps）
5ms （4800bps）
工作电压10...30VDC
空载电流≤100mA
线 性 度±0.5LSB
计数方向 可设置 ( 出厂默认面对转轴顺时针数据增加）
外部置位 可设置 接通延时＞100ms
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
电路保护 浪涌保护 、反极性保护 、ESD 保护

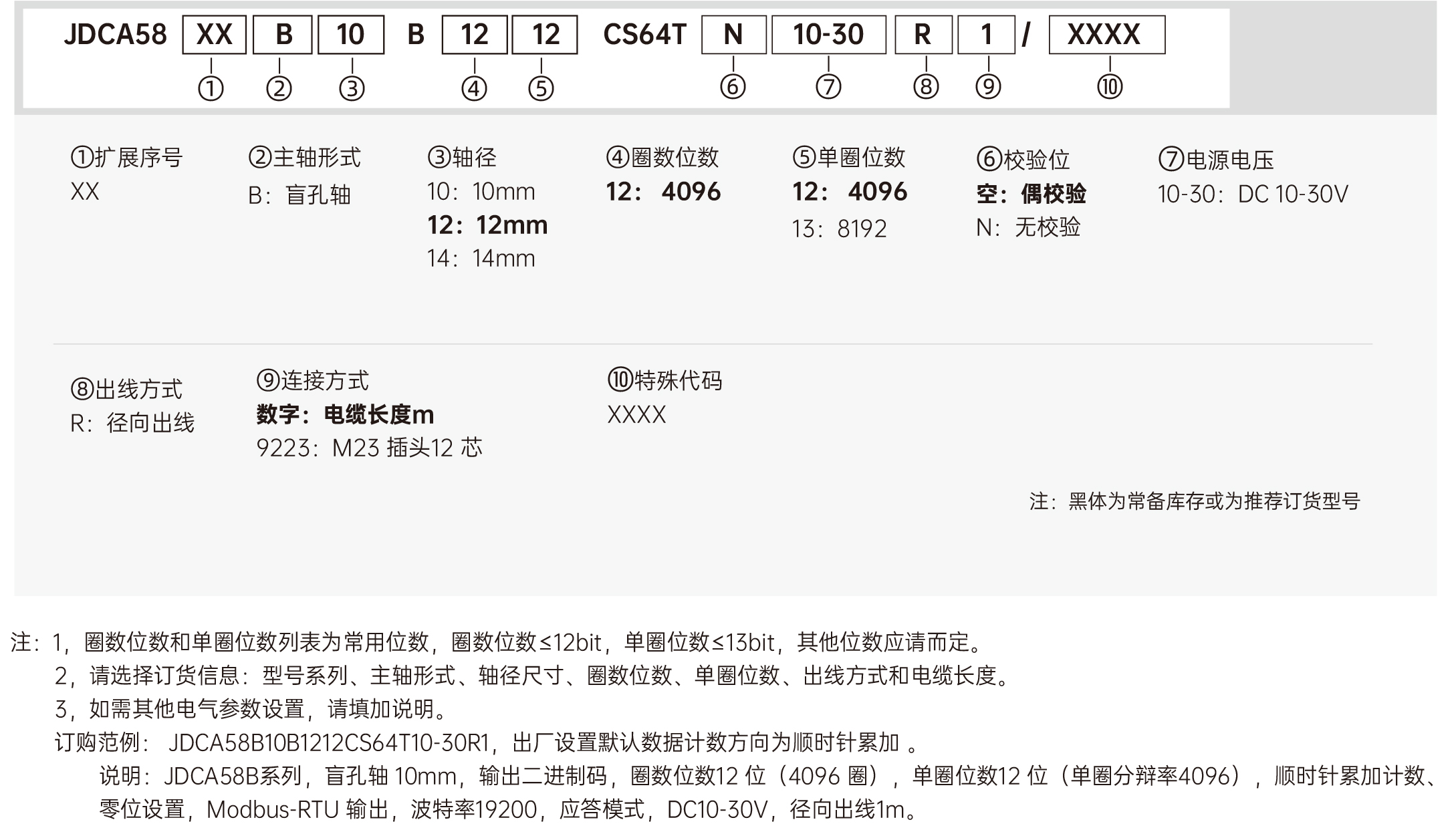

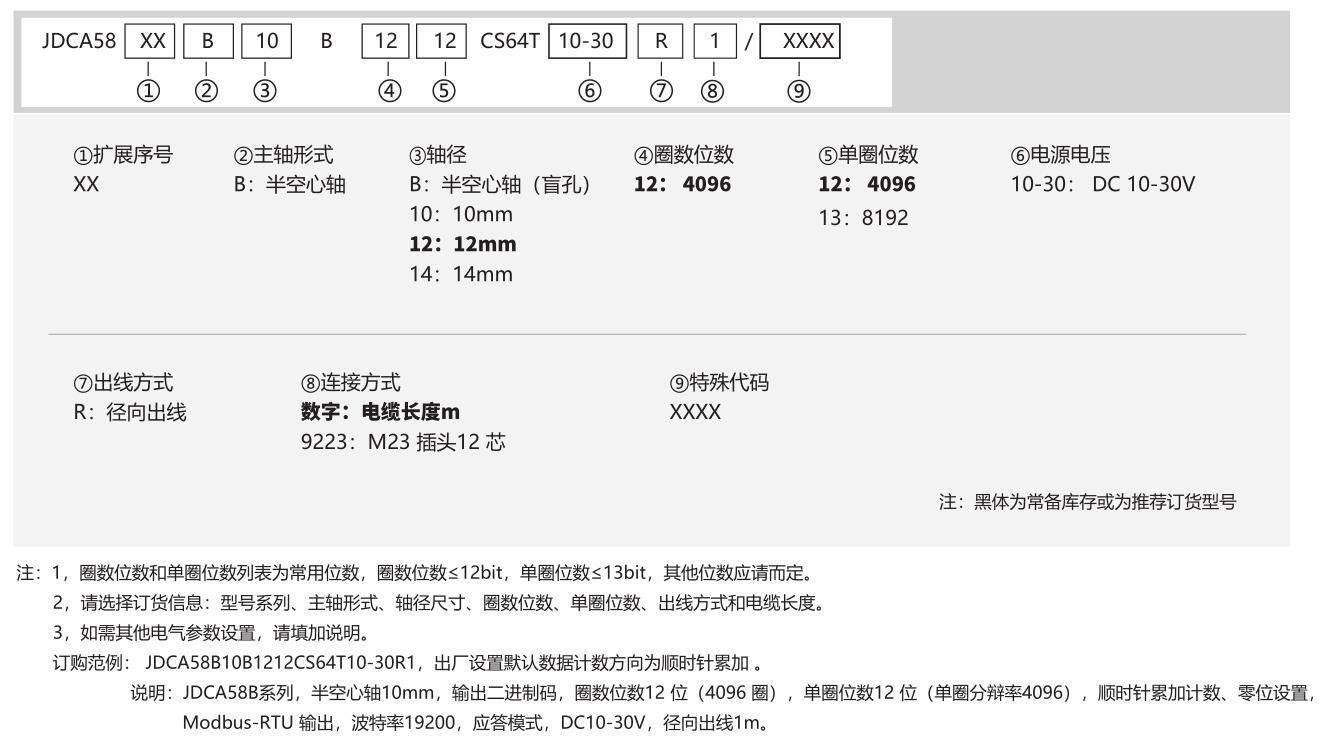

订购范例： JDCA58S10B1212CS64T10-30R1
| 文件名称 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|
| JDCA58B-Modbus RTU绝对值编码器 | 6.37 M |  |
