转速传感器

H1816系列

  • 转速传感器
  • 感应原理 霍尔感应
  • 功能原理 铁磁性齿轮的非接触检测
  • 外形长度 Φ18/L=16
  • 感应距离 Sn:0.2-3.5mm
  • 频率范围 0-20KHz
  • 工作电压 8…32VDC
  • 输出信号通道 A、B
  • 输出电路 推挽式
  • 连接 电缆线、电缆线加插头
  • 测量面抗压能力 10bar
  • 工作温度 -40…+125℃
  • 防护等级 IP67/IP69K

技术参数

技术数据-机械参数

外形尺寸Φ18/L=32mm、Φ18/L=16mm

外壳材料黄铜/塑料

连接电缆线、电缆线加插头

测量面抗压能力10bar

重量≈185g

技术数据-电气参数

开关频率0... 20kHz

工作电压范围8...32VDC

无负载时消耗电流40 mA Max.

输出信号通道A、B

输出电路推挽式

分度齿轮齿数=脉冲/转

最大负载电流<300 mA

压降 Vd<2VDC

短路保护

反向极性保护

技术数据-环境条件

工作温度-40℃...+125 ℃

外壳的抗腐蚀性海水和各种液压

外壳表面可受最大压力(动态和静态)动态:10 bar;静态:10 bar

电线最大拉伸负荷75N

防护等级(IEC529)IP67,IP69K

抗震性(IEC 68-2-6,IEC 68-2-36)正弦波:f=5.....57Hz(1.5mm p-p)/f=57.....2000Hz(10g)

抗冲击性(DIN 40046,IEC 68-2-27)3x:a=15g,11ms,每个方向/3x:a=25g,6ms,每个方向

温度变化测试1000次:-40℃~125℃

跌落测试(IEC 68-2-2)1m

低温测试(IEC 68-2-1)-55℃/16h

高温测试(IEC 68-2-32)+125℃/16h

温度骤变20次,水中测试,从空气中+120℃到水中23℃

MTTF(electronic)120.000h

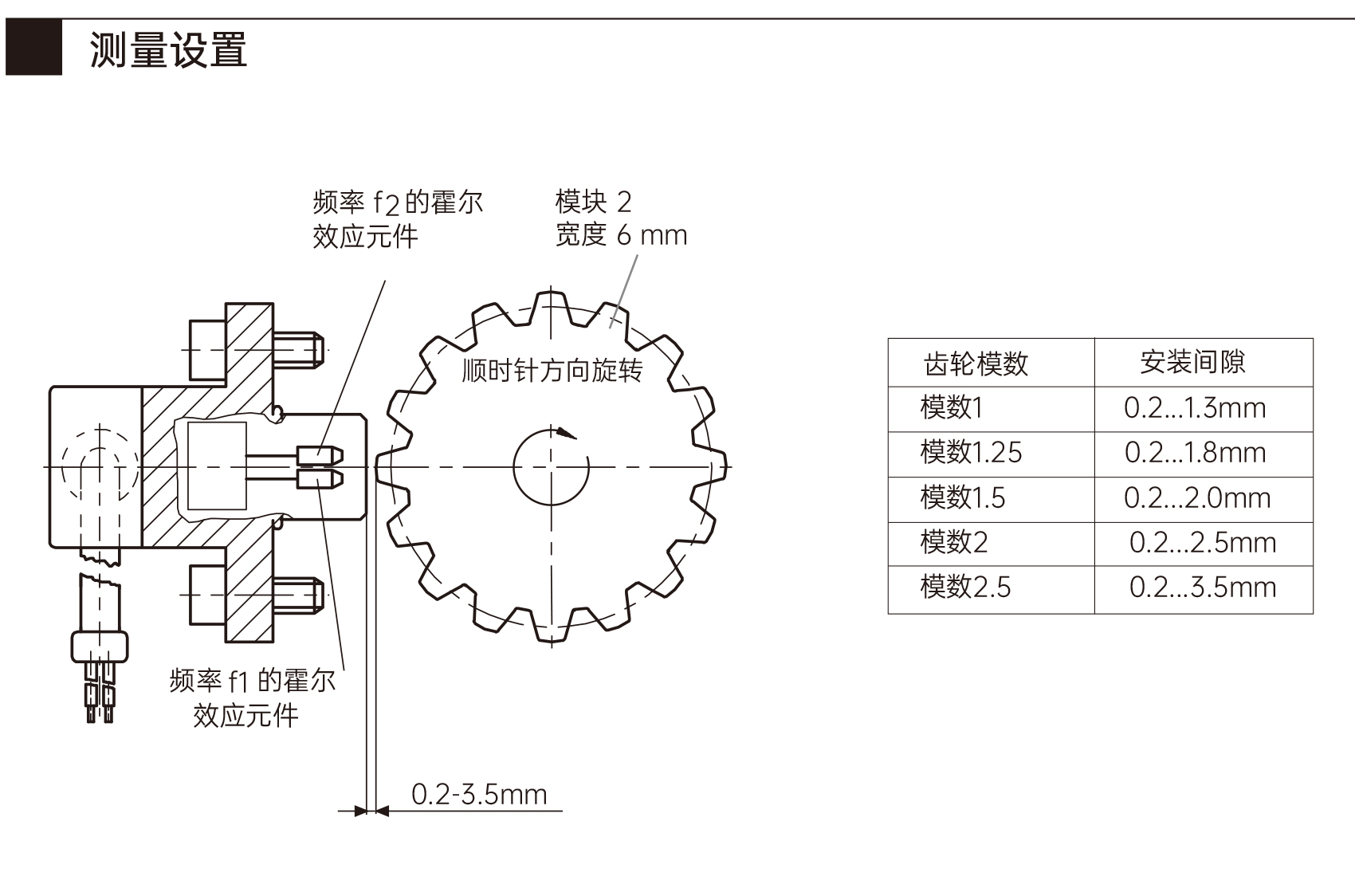

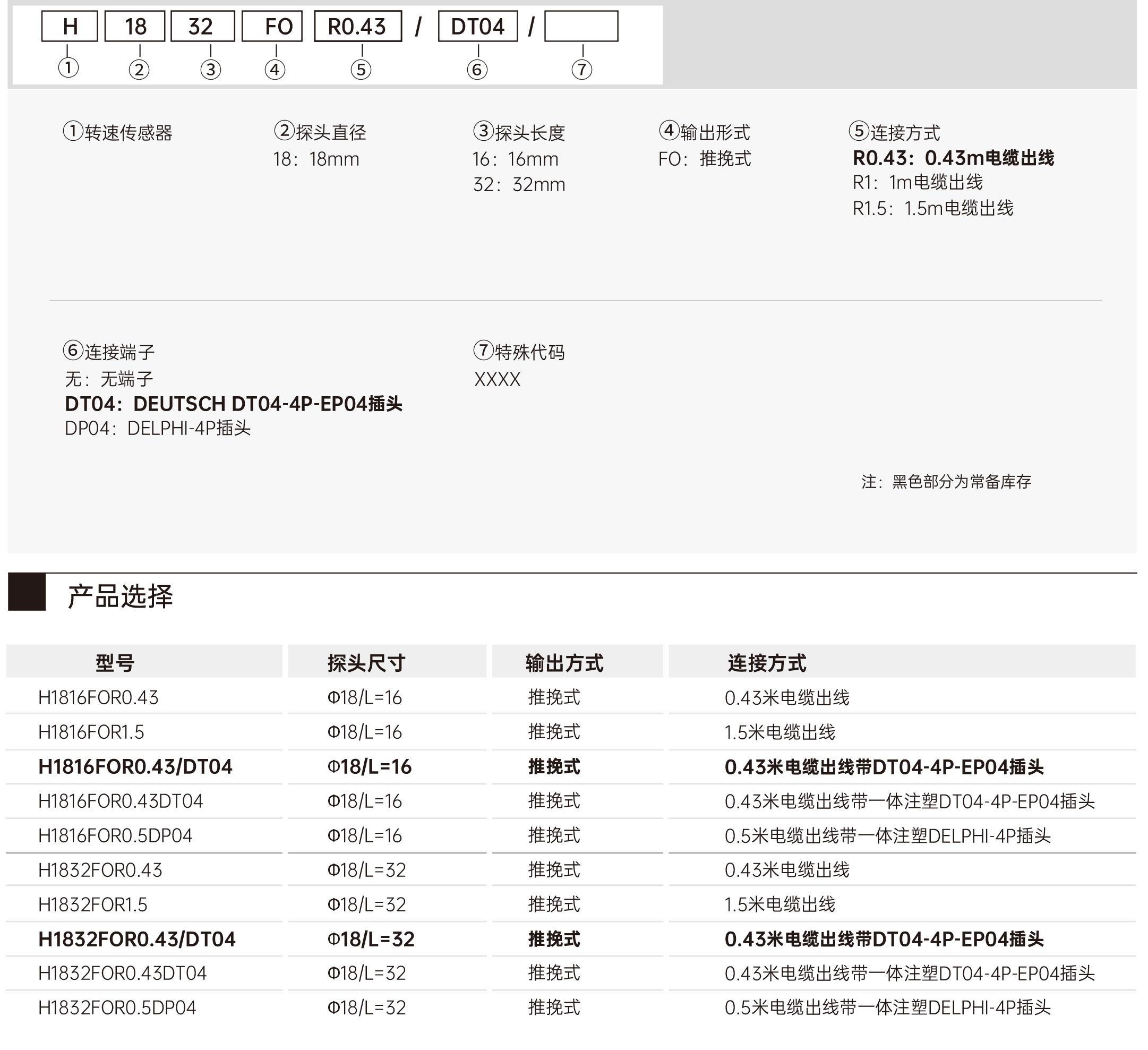

订货信息

订货型号:H1816FOR0.5DP04

订货型号:H1816FOR0.43DT04

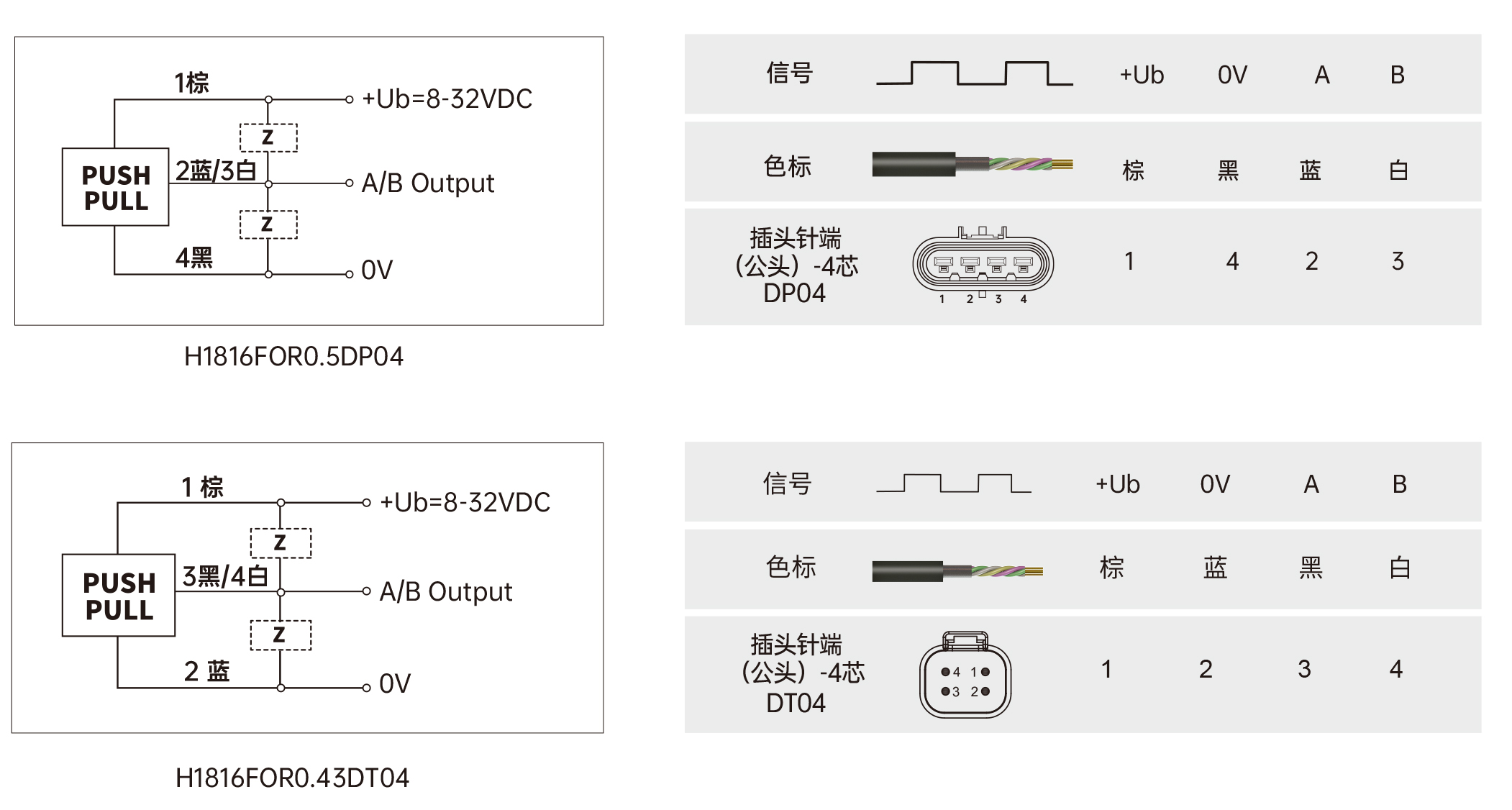

端子配置

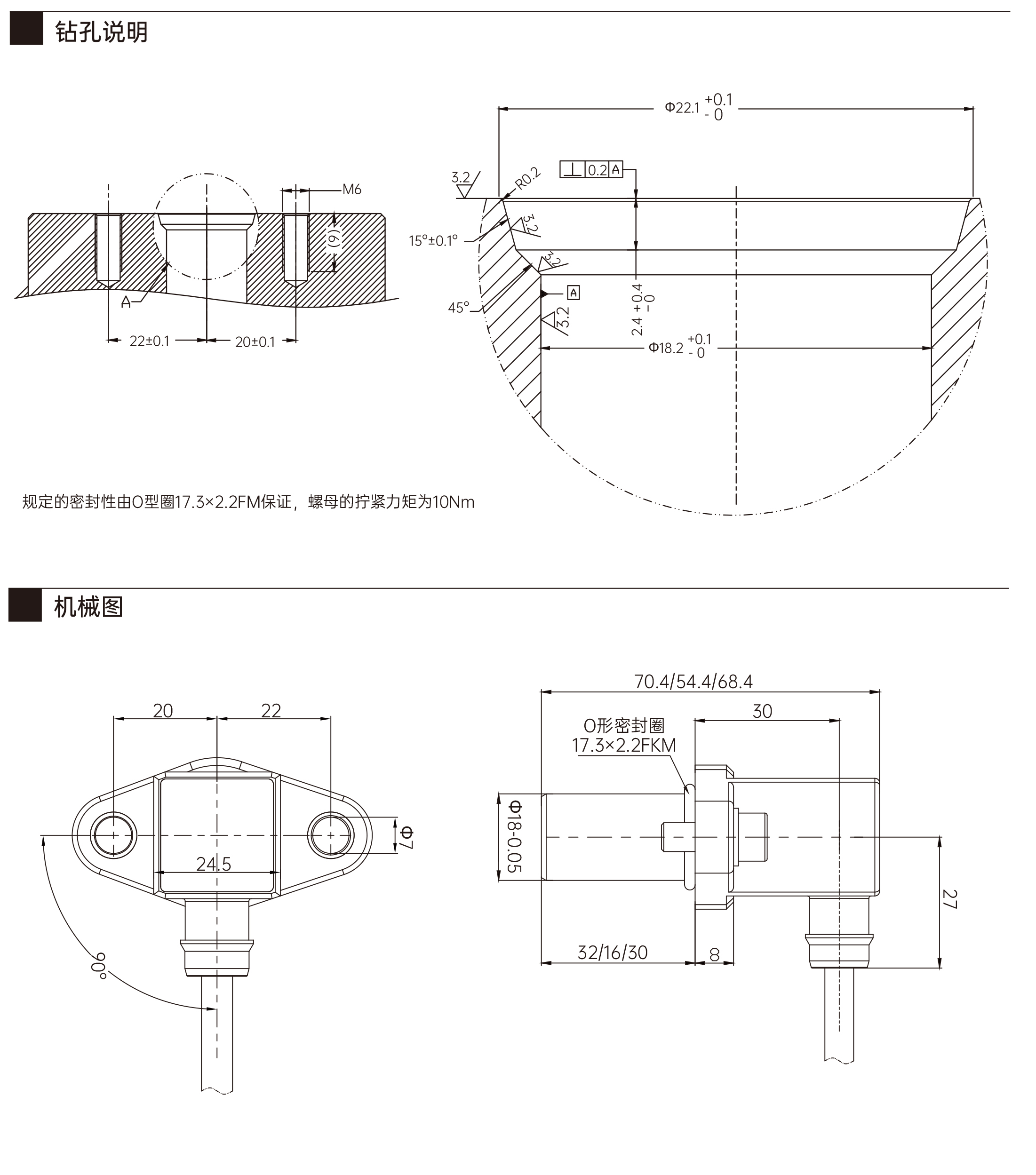

机械图

下载

文件名称文件缩略图文件大小下载链接
H18系列转速传感器4.40 M
