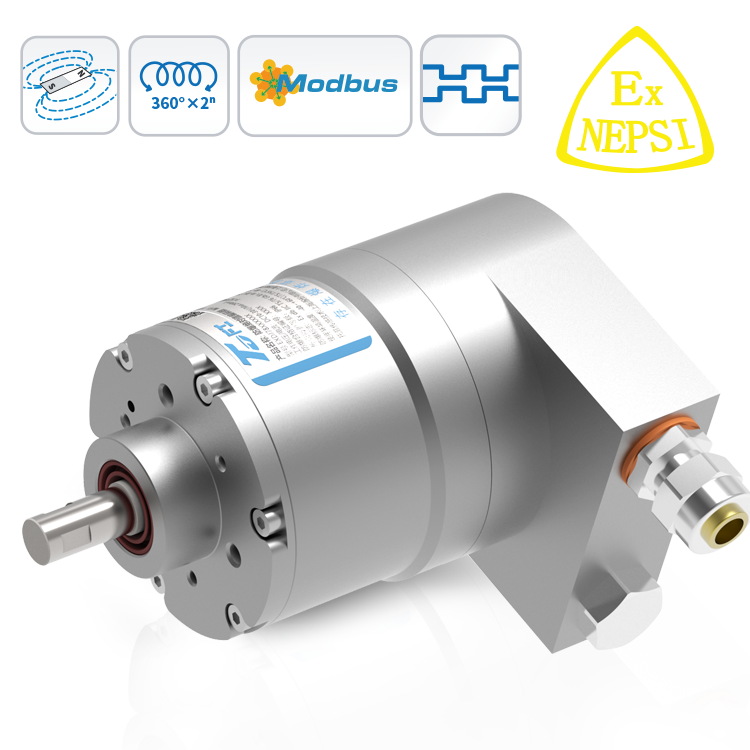

- EXDJ78S系列
- 防爆绝对值编码器
- 设备类型 Ⅱ类（气体)、Ⅲ类（粉尘）
- 防爆形式 隔爆型
- 防爆标志：Ex dbⅡC T5/T6 Gb Ex tb ⅢC T95℃/T80℃ Db
- 适用危险区域 1/21
- 感应原理 磁性
- 功能原理 单圈/多圈
- 多圈技术 机械齿轮组无电池
- 外径 Φ78mm
- 轴径 实心轴 Φ10、Φ12mm
- 每圈步数 65536 /16Bit
- 圈数 16384 /14Bit

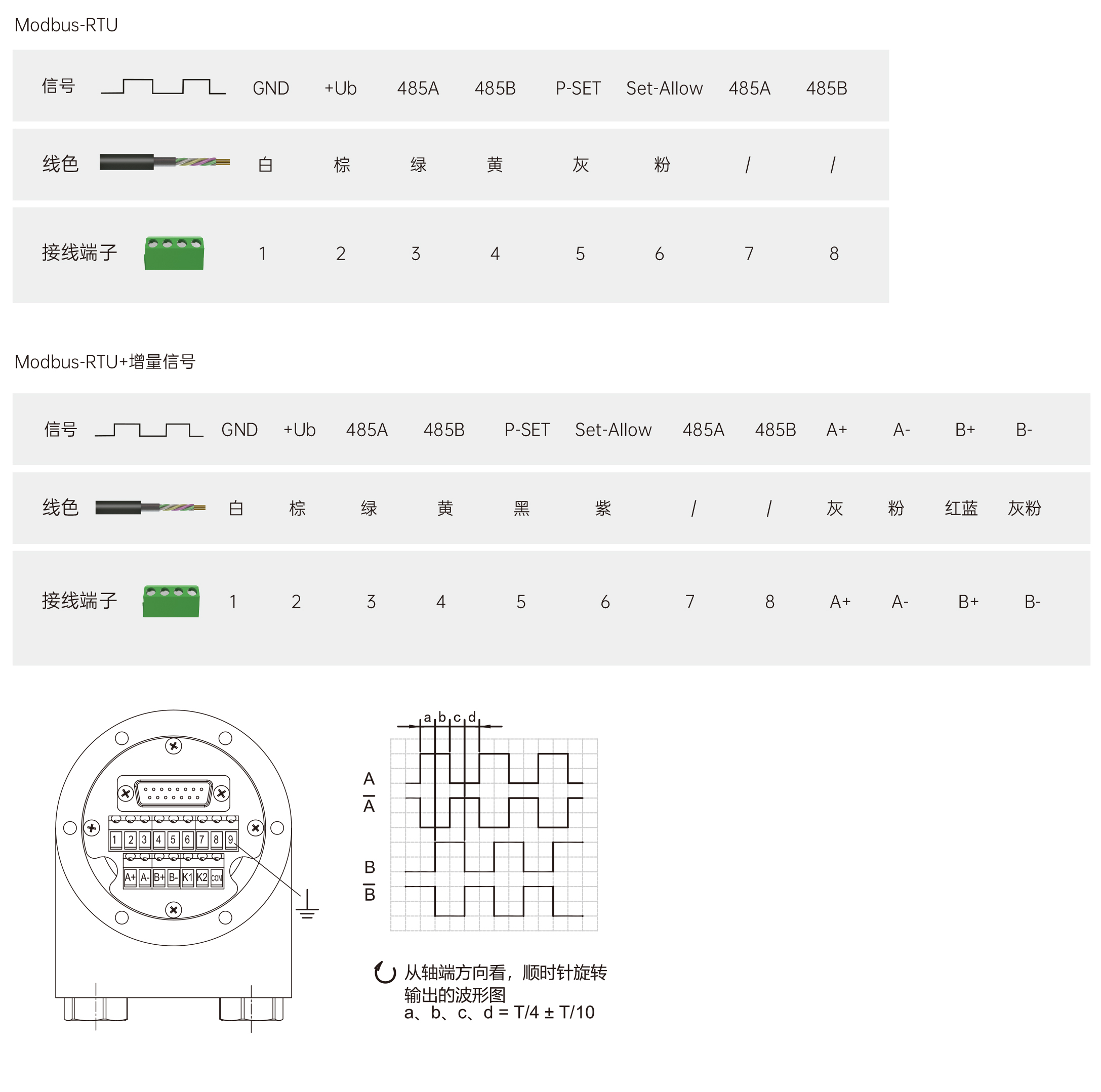

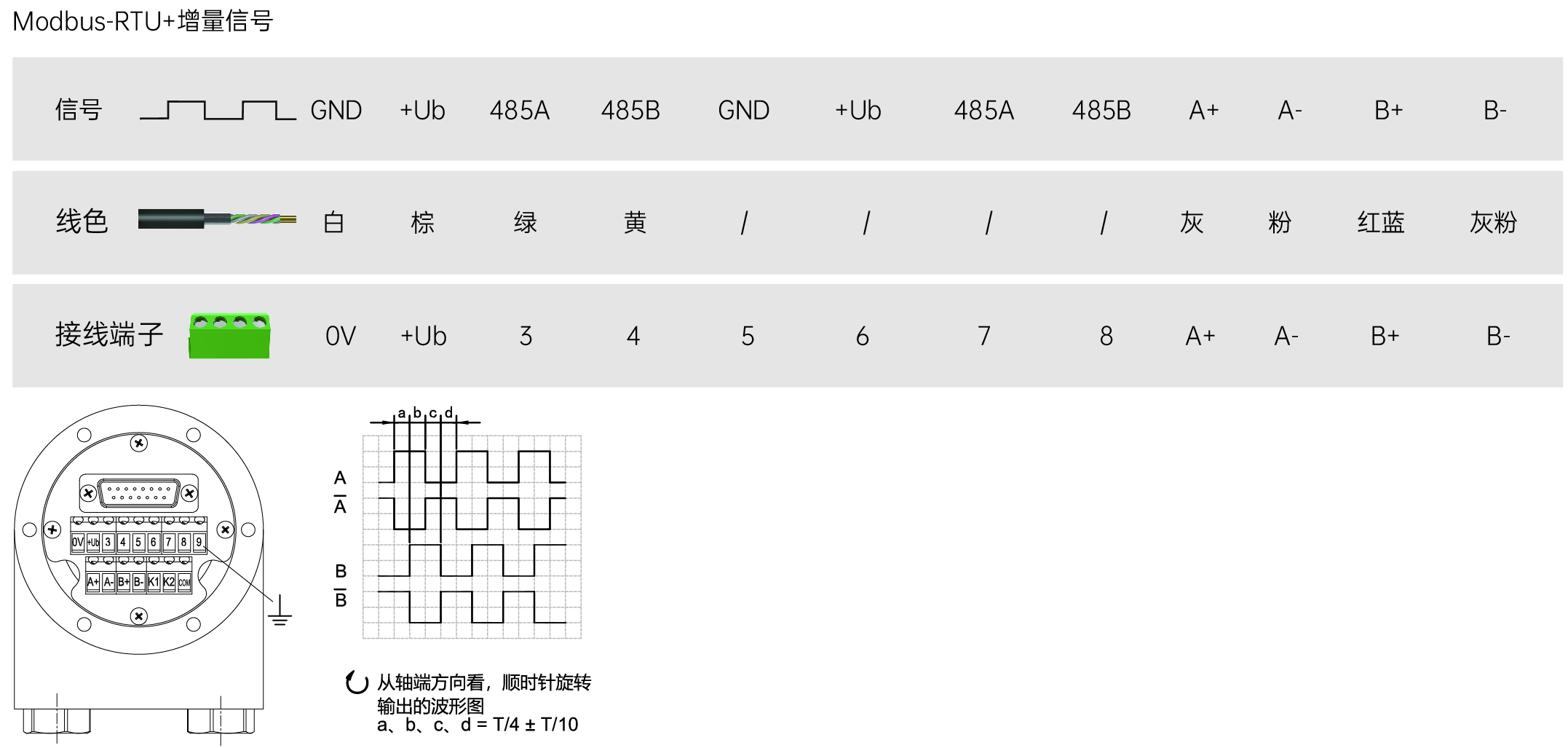

- 接口 Modbus-RTU、Modbus-RTU+增量信号
- 工作电压 10-30VDC
- 防护等级 IP66
轴径实心轴 Φ10、Φ12mm
防护等级IP66
每分钟最大转速3000rpm
最大轴负荷轴向≤60N； 径向≤80N
冲击100g，6ms
振动10g，10...2000Hz
主轴材料316L不锈钢
主体材料铝合金阳极氧化/316L不锈钢
外壳材料铝合金阳极氧化/316L不锈钢
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重量≈1600g（铝合金壳体）；≈3900g（316L壳体）
出线方式径向出线；轴向出线
通讯接口Modbus-RTU、Modbus-RTU+增量信号
工作电压10...30VDC
无负载时消耗电流＜100mA
波特率9600 19200 38400 57600 115200 bps
地址范围0-99
数据响应2ms
输出码制十六进制
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
接口电路保护浪涌保护 、反极性保护 、ESD 保护

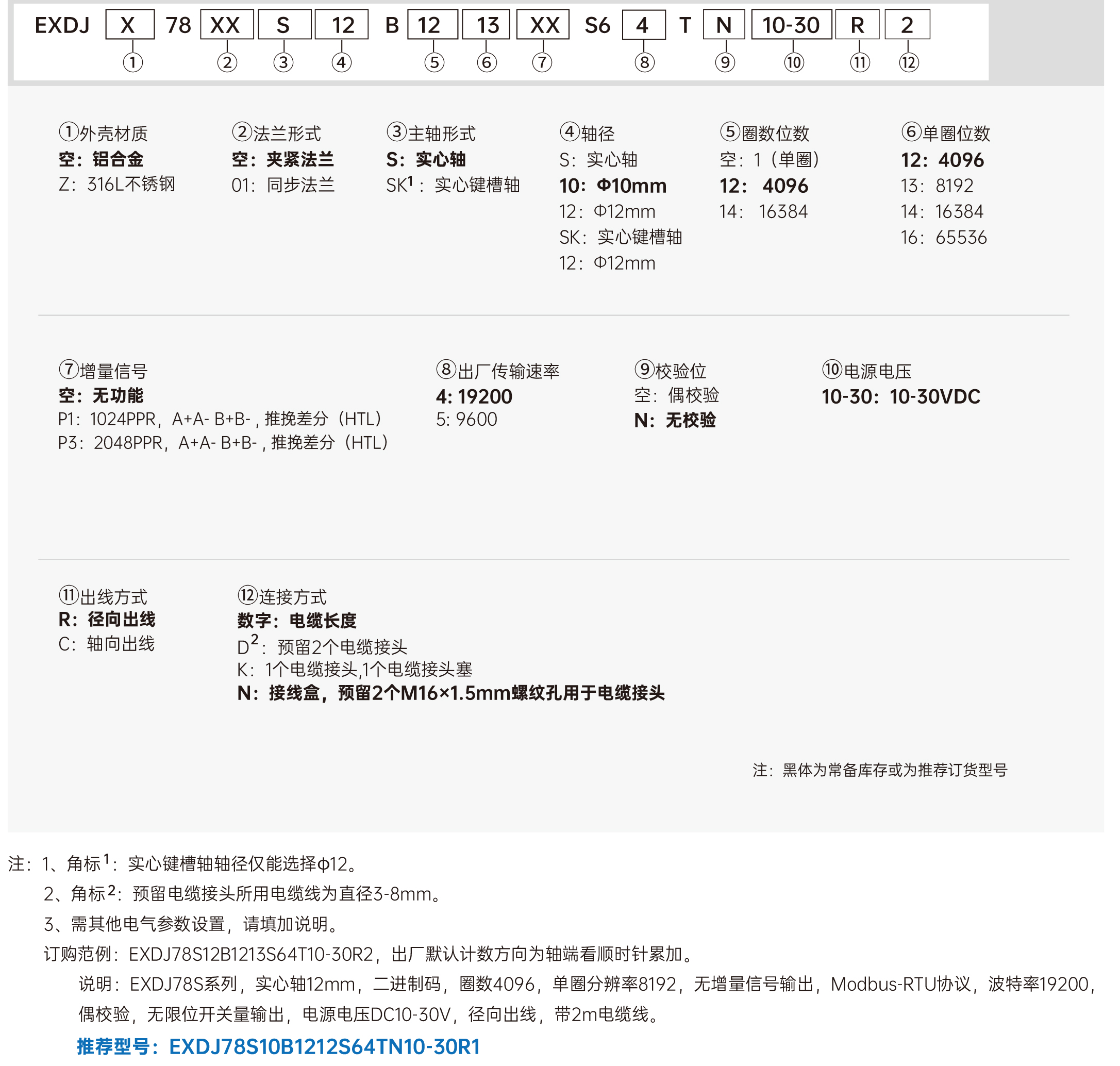

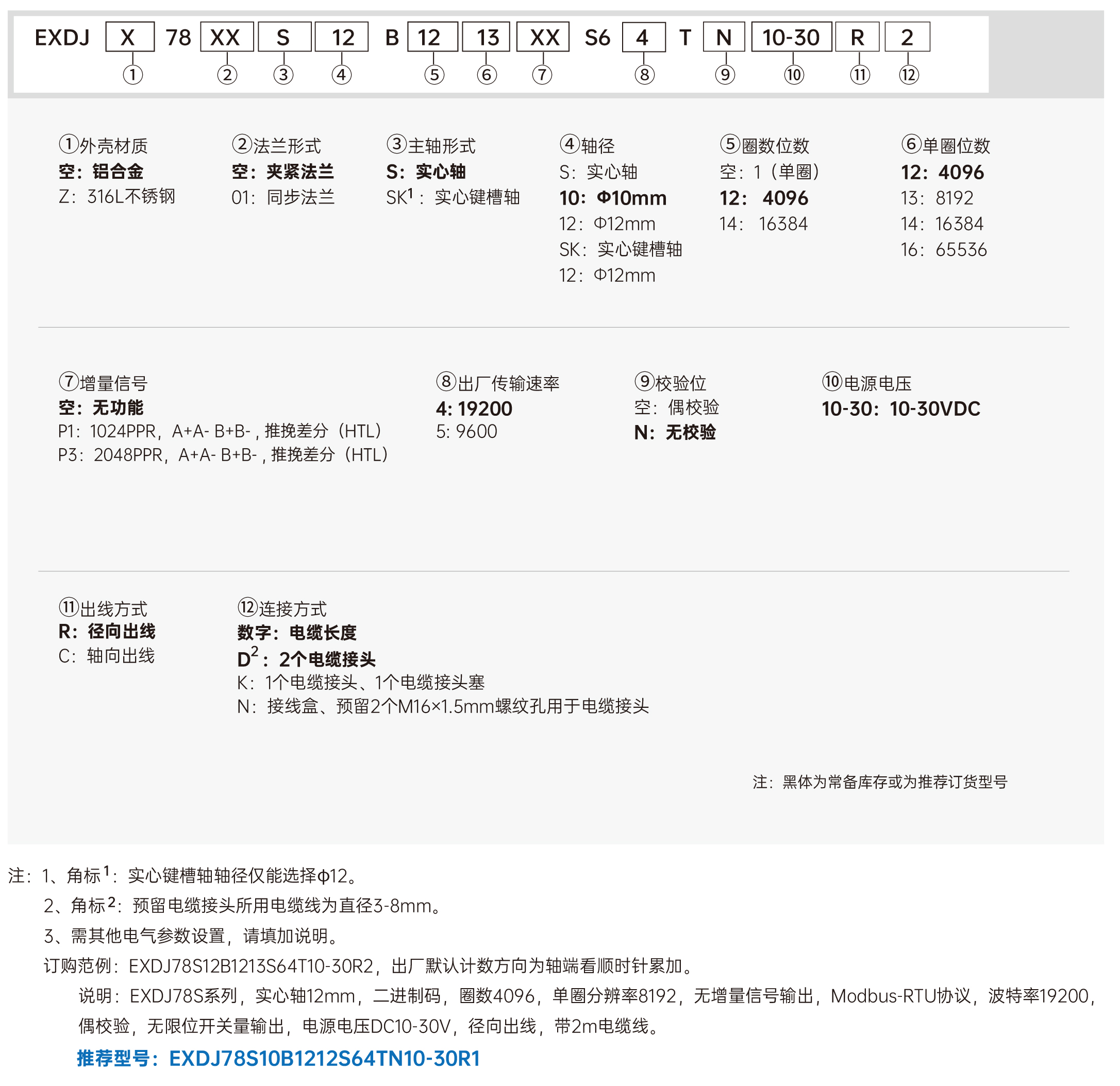

订购范例：EXDJ78S12B1213S64T10-30R2
| 文件名称 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|
| EXDJ78S-Modbus-RTU系列+增量信号 | 3.62 M |  | |
| EXDJ78系列-China NEPSI 防爆合格证 |  | 1.79 M | |
| EXDJ78系列-CCC Ex认证 |  | 1.44 M | |
