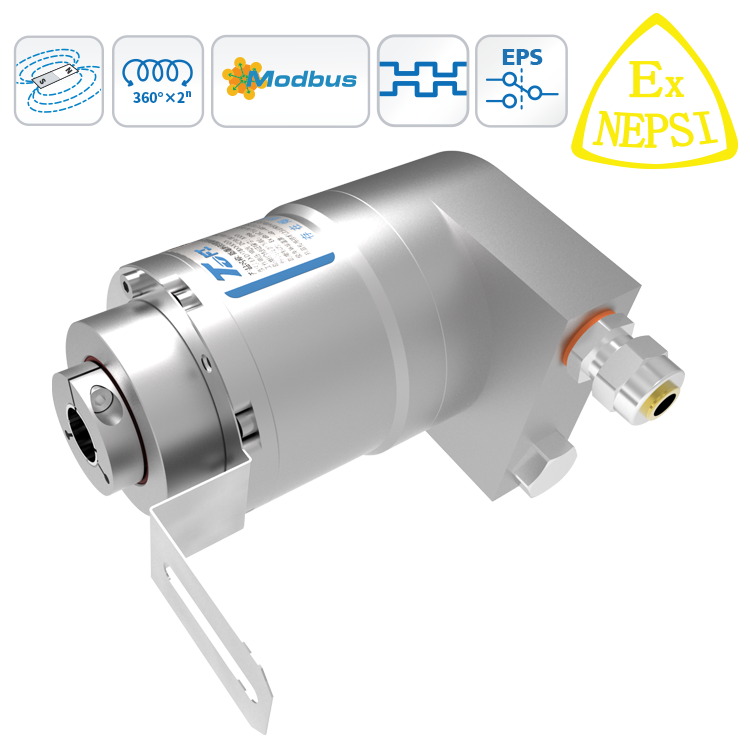

防爆绝对值编码器

EXDJ78B-Modbus-RTU+增量信号+2个限位开关输出
Ex db ⅡC T5/T6 Gb
Ex tb ⅢC T95℃/T80℃ Db

  • 防爆绝对值编码器
  • 设备类型 Ⅱ类（气体)、Ⅲ类（粉尘）
  • 防爆形式 隔爆型
  • NEPSI防爆标志：Ex db IIC T5/T6 Gb，Ex tb IIIC T95℃/T80℃ Db
  • ATEX防爆标志：Ex II 2GD Ex db IIC T5/T6 Gb, Ex tb IIIC T95°C/T80°C Db
  • IECEx防爆标志：Ex db IIC T5/T6 Gb, Ex tb IIIC T95 °C/T80°C Db
  • 适用危险区域 1区（气体) / 21区（粉尘）
  • 感应原理 磁性
  • 功能原理 多圈
  • 多圈技术 机械齿轮组无电池
  • 外径 Φ78mm
  • 轴径 盲孔轴 Φ12、 Φ14 、Φ16、 Φ25.4mm
  • 每圈步数 65536 /16Bit
  • 圈数 16384 /14Bit
  • 接口 Modbus-RTU、 Modbus-RTU+增量信号+2个限位开关输出
  • 工作电压 10-30VDC
  • 防护等级 IP66
  • 认证 NEPSI、CCC EX、ATEX、IECEX

技术参数

技术数据-机械参数

轴径盲孔轴Φ12、 Φ14 、Φ16、 Φ25.4mm

防护等级IP66

每分钟最大转速3000rpm

最大轴负荷轴向≤60N； 径向≤80N

冲击100g，6ms

振动10g，10...2000Hz

主轴材料316L不锈钢

主体材料铝合金阳极氧化/316L不锈钢

外壳材料铝合金阳极氧化/316L不锈钢

工作温度-40℃...+85℃

贮存温度-40℃...+85℃

重量≈1600g（铝合金壳体）；≈3900g（316L壳体）

出线方式径向出线；轴向出线

技术数据-电气参数

通讯接口Modbus-RTU、Modbus-RTU+增量信号+2个限位开关输出

工作电压10...30VDC

无负载时消耗电流＜100mA

波特率9600 19200 38400 57600 115200 bps

地址范围0-99

数据响应2ms

输出码制十六进制

限位开关2个限位开关量输出，命令设置(选配)

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

接口电路保护浪涌保护 、反极性保护 、ESD 保护

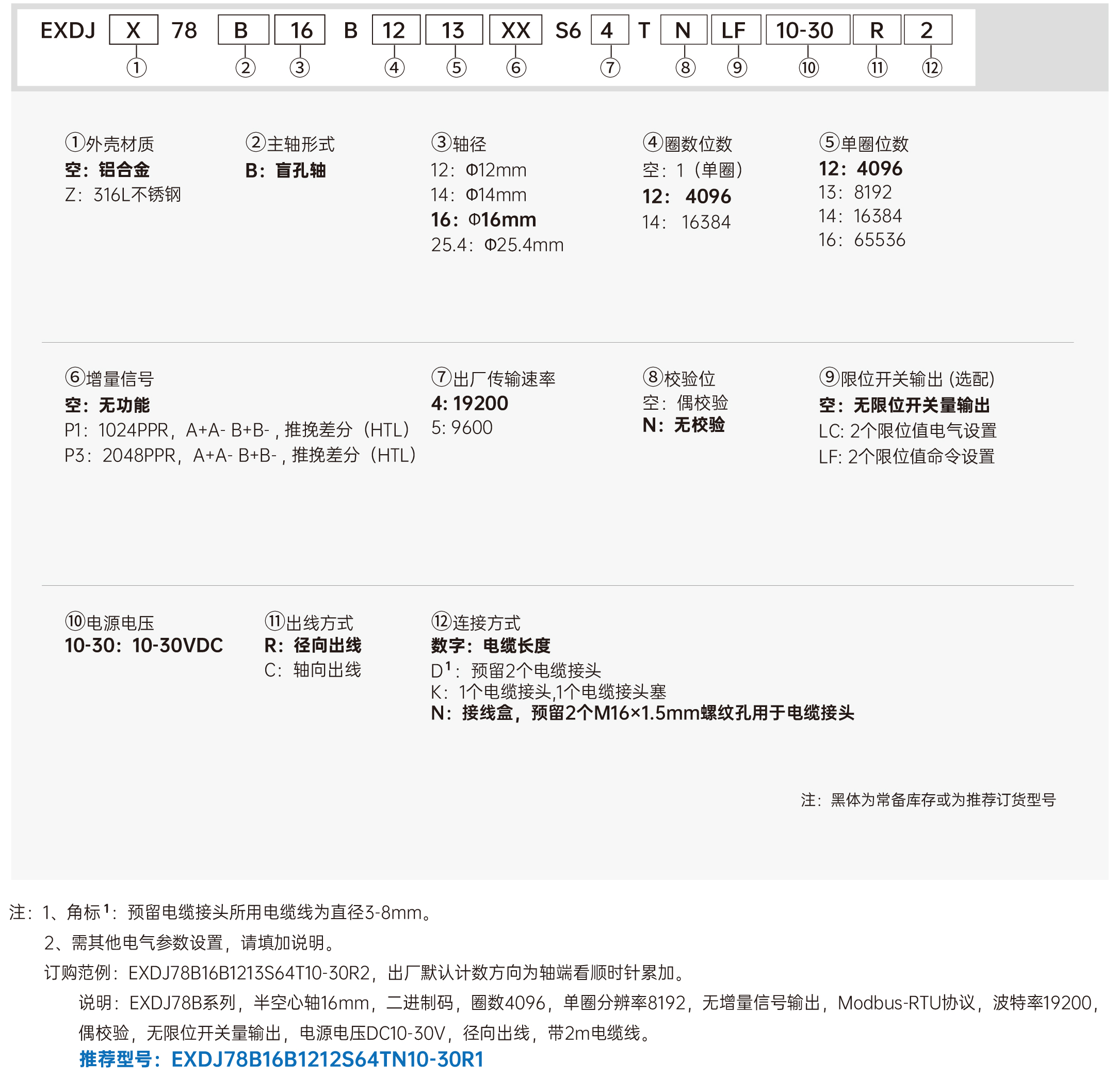

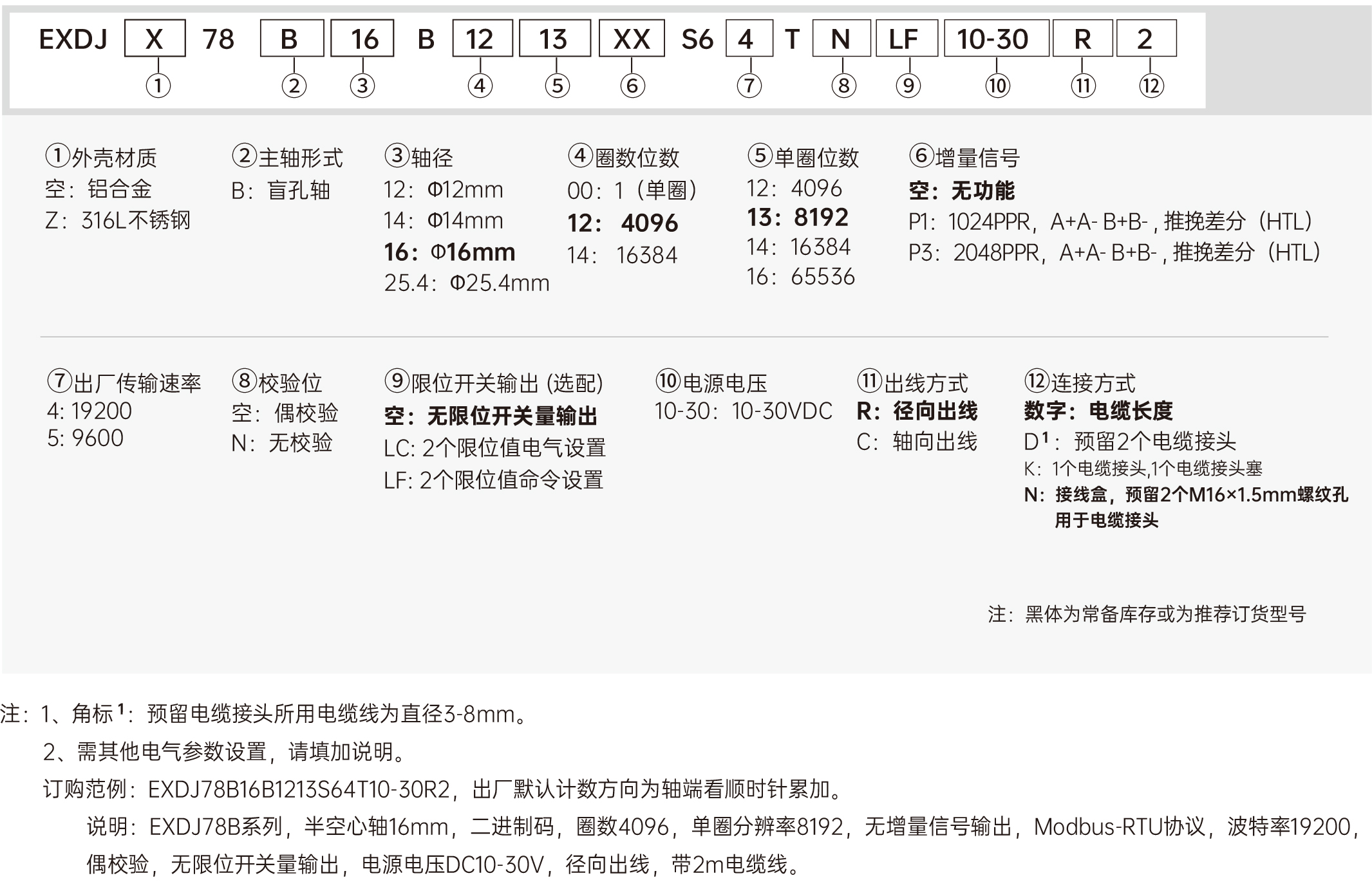

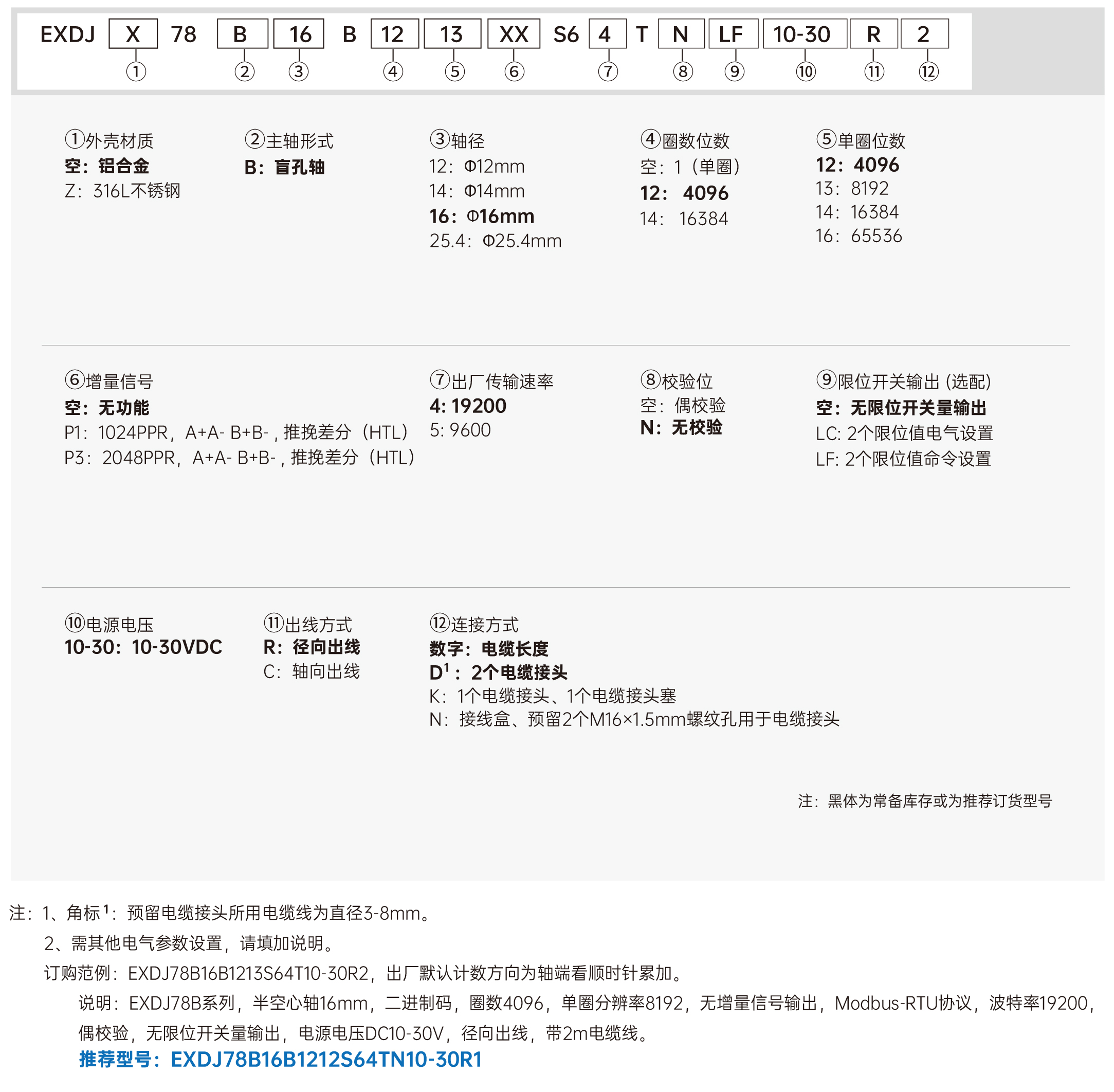

订货信息

推荐型号：EXDJ78S10B1212S64TN10-30R1

推荐型号：EXDJ78B16B1212S64TN10-30R1

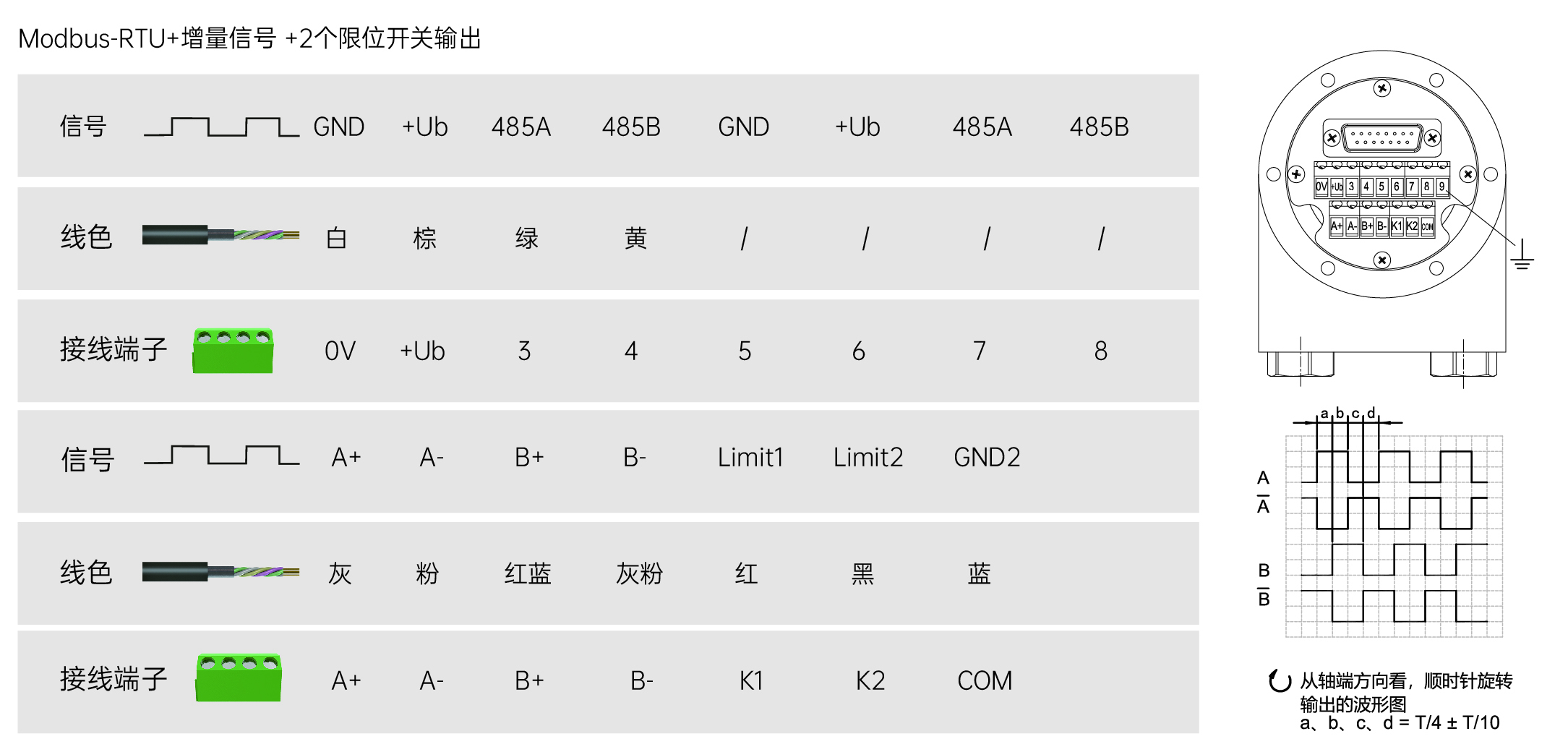

端子配置

机械图

下载

文件名称文件缩略图文件大小下载链接
EXDJ78B-Modbus-RTU系列+增量信号+2个限位开关输出4.17 M
EXDJ78系列-China NEPSI 防爆合格证1.79 M
EXDJ78系列-CCC Ex认证1.44 M
EXDJ78系列-ATEX国际防爆认证0.09 M
EXDJ78系列-IECEx国际防爆认证0.86 M
