防爆绝对值编码器

EXDJ78B-CANopen系列+增量信号+2个限位开关输出
Ex db ⅡC T5/T6 Gb Ex tb ⅢC T95℃/T80℃ Db

  • EXDJ78B系列
  • 防爆绝对值编码器
  • 设备类型 Ⅱ类(气体)、Ⅲ类(粉尘)
  • 防爆形式 隔爆型
  • 防爆标志:Ex dbⅡC T5/T6 Gb Ex tb ⅢC T95℃/T80℃ Db
  • 适用危险区域 1/21
  • 感应原理 磁性
  • 功能原理 单圈/多圈
  • 多圈技术 机械齿轮组无电池
  • 外径 Φ78mm
  • 轴径 半空心轴 Φ12、 Φ14 、Φ16、 Φ25.4mm
  • 每圈步数 65536 /16Bit
  • 圈数 16384 /14Bit
  • 接口 CANopen、CANopen+增量信号+2个限位开关输出
  • 工作电压 10-30VDC
  • 防护等级 IP66



技术参数

技术数据-机械参数

轴径半空心轴 Φ12、 Φ14 、Φ16、 Φ25.4mm

防护等级IP66

每分钟最大转速3000rpm

最大轴负荷轴向≤60N; 径向≤80N

冲击100g,6ms

振动10g,10...2000Hz

主轴材料316L不锈钢

主体材料铝合金阳极氧化/316L不锈钢

外壳材料铝合金阳极氧化/316L不锈钢

工作温度-40℃...+85℃

贮存温度-40℃...+85℃

重量≈1600g(铝合金壳体);≈3900g(316L壳体)

出线方式径向出线;轴向出线

技术数据-电气参数

通讯接口CANopen、CANopen+增量信号+2个限位开关输出

工作电压10...30VDC

无负载时消耗电流<100mA

传输速率≤1M Bit/S

输出码制二进制码

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

接口电路保护浪涌保护 、反极性保护 、ESD 保护

订货信息

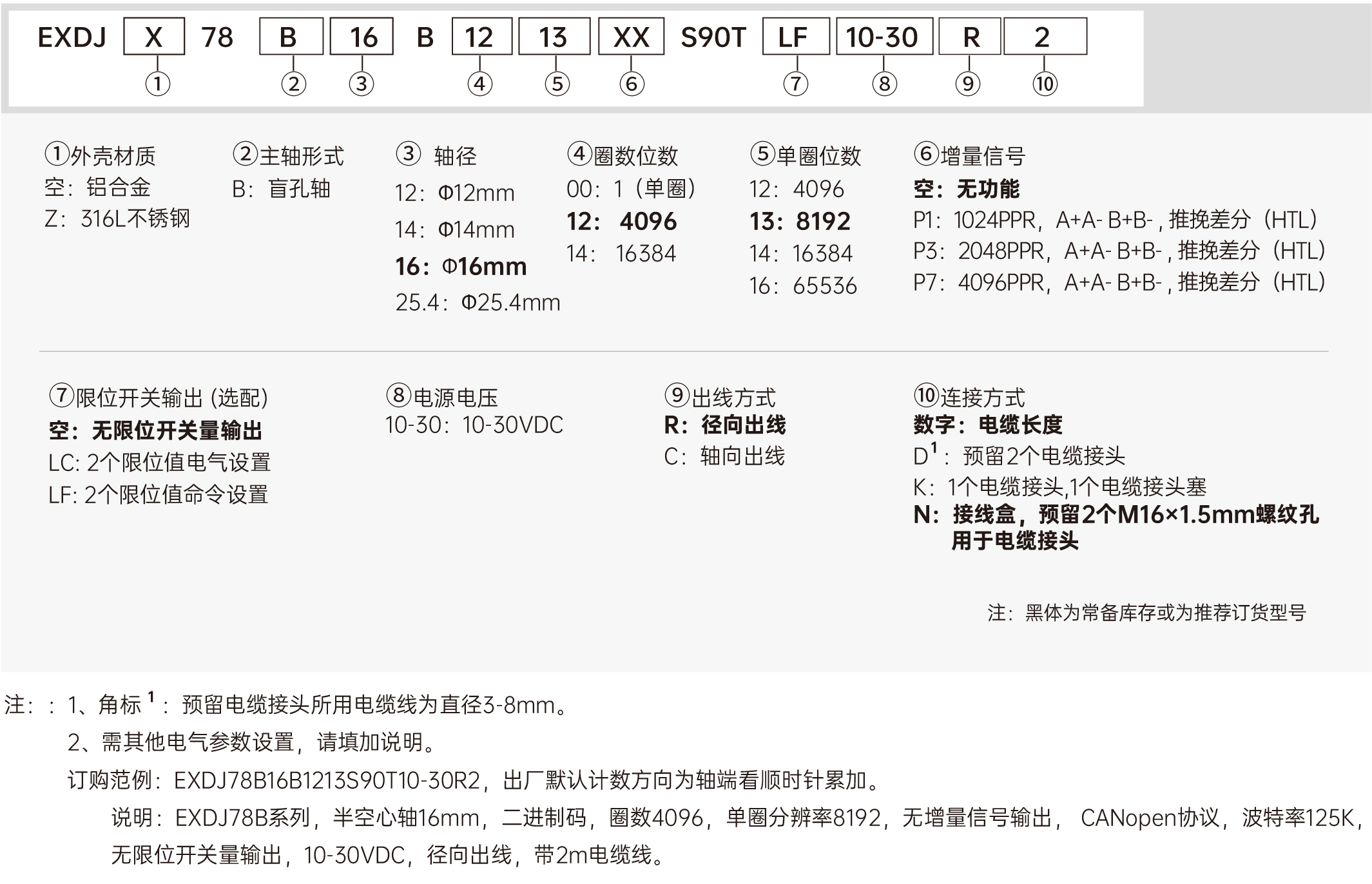

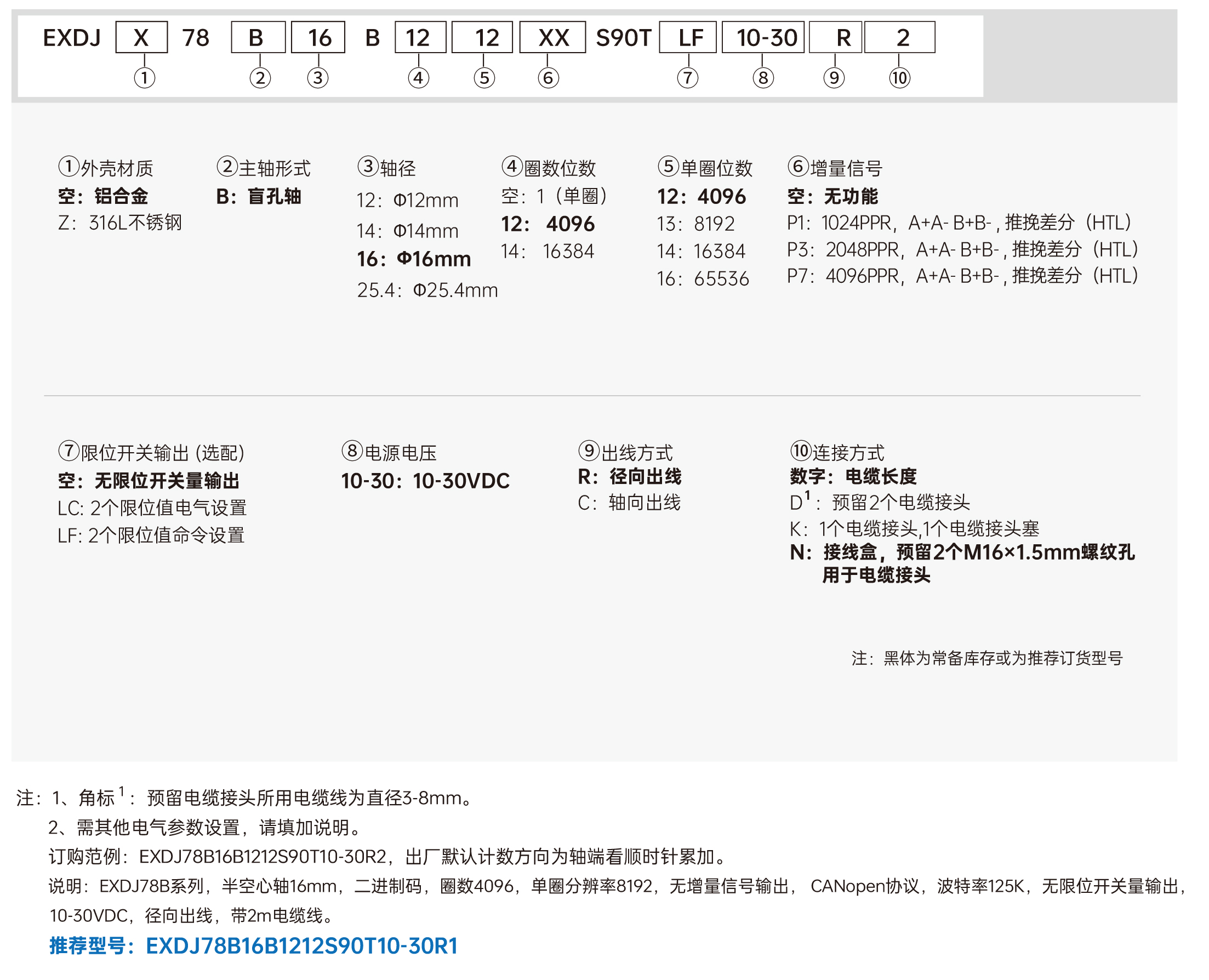

订购范例:EXDJ78B16B1213S90T10-30R2

端子配置

机械图

下载

文件名称文件缩略图文件大小下载链接
EXDJ78B-CANopen系列+增量信号+2个限位开关输出3.19 M
EXDJ78系列-China NEPSI 防爆合格证1.79 M
EXDJ78系列-CCC Ex认证1.44 M
