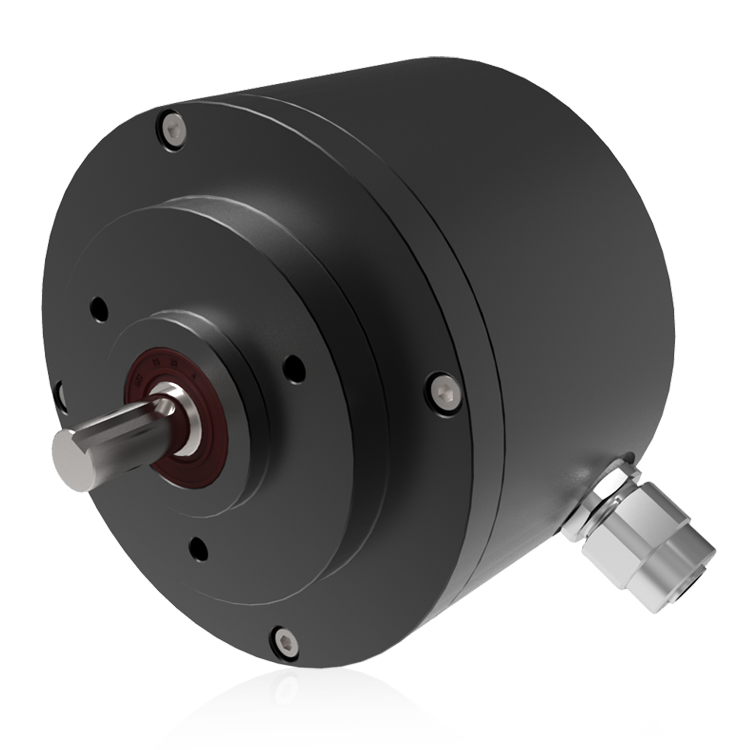

- EXDE116S系列
- 防爆增量式编码器
- 设备类型 Ⅱ类（气体)、Ⅲ类（粉尘）
- 防爆形式 隔爆型
- 防爆标志： Ex db IIC T5/T6 Gb，Ex tb IIIC T95℃/T80℃ Db
- 适用危险区域 1区（气体) / 21区（粉尘）
- 感应原理 光电
- 功能原理 防爆增量式编码器
- 外径 116mm
- 实心轴轴径 Φ12mm
- 最大脉冲 2500PPR
- 工作电压5-30VDC
- 防护等级IP66
出轴方式实心轴 Φ12mm
防护等级IP66
每分钟最大转速3000RPM
最大轴负荷径向200N； 轴向100N
冲击≤100g 6ms DIN EN 60068-2-27
振动10g 10…2000HZ DIN EN 60068-2-6
启动力矩＜0.1Nm
主轴材料不锈钢
主体材料铝合金阳极氧化
外壳材料铝合金阳极氧化
工作温度-40℃…+85℃
贮存温度-40℃…+85℃
重量1.2Kg（2米电缆）
输出电路 推挽输出、推挽差分输出 、RS422（TTL兼容）
分度最大2500脉冲/转
电源 5-30V
无负载时消耗电流≤80mA
负载电流≤30mA
最高输出频率100KHz
信号高电平 最小Ub-2.5V
信号低电平 最大0.8V
上升时间Tr最大1μs
下降时间Tf 最大1μs
短接保护有

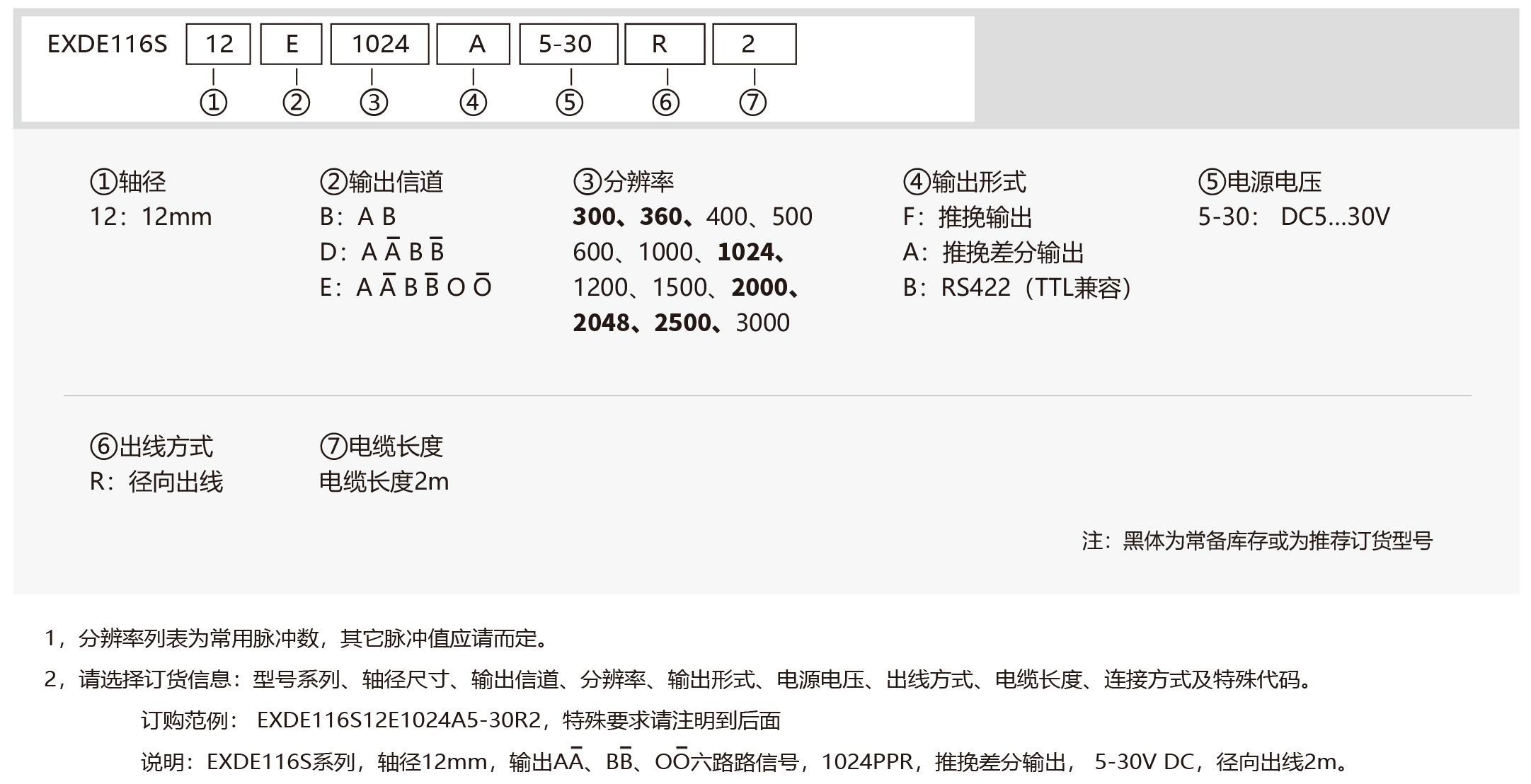

订购范例：EXDE116S12E1024A5-30R2
| 文件名称 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|
| EXDE116S系列防爆增量式编码器 | 1.93 M |  | |
| China NEPSI 防爆合格证 |  | 1.75 M | |
| CCC Ex认证 |  | 1.87 M | |
