防爆增量式编码器

EXDE100H系列
Ex db ⅡC T5/T6 Gb Ex tb ⅢC T95℃/T80℃ Db

  • 防爆增量式编码器
  • 设备类型 II类(气体)、III类(粉尘)
  • 防爆形式 隔爆型
  • NEPSI防爆标志:Ex db IIC T5/T6 Gb,Ex tb IIIC T95℃/T80℃ Db
    ATEX防爆标志:II 2GD Ex db IIC T5/T6 Gb, Ex tb IIIC T95°C/T80°C Db
    IECEx防爆标志:Ex db IIC T5/T6 Gb, Ex tb IIIC T95 °C/T80°C Db
  • 适用危险区域 1区(气体) / 21区(粉尘)
  • 感应原理 光电
  • 功能原理 防爆增量式编码器
  • 外径 ≤Φ122mm
  • 轴径 空心轴 Φ20mm、30mm、45mm、5/8″、3/4″、7/8″、1 “、1-1/8”、1-3/8”
    空心+螺丝 Φ16mm、 20mm;锥轴 Φ17mm(1:10)
  • 最大脉冲 3000PPR
  • 工作电压 5-30VDC
  • 防护等级 IP66
  • 认证 NEPSI、CCC EX、ATEX、IECEX

技术参数

技术数据-机械参数

出轴方式空心轴 Φ20mm、Φ30mm、Φ45mm
空心+螺丝 Φ16mm、 Φ20mm
锥轴 Φ17mm(1:10)
5/8"、3/4"、7/8"、1"、1-1/8"、1-3/8"

防护等级IP66 DIN EN 60529

每分钟最大转速3000r/min

最大轴负荷径向200N; 轴向100N

冲击≤100g 6ms DIN EN 60068-2-27

振动10g 10…2000HZ DIN EN 60068-2-6

启动力矩<0.1Nm

主体材料铝合金阳极氧化

主轴材料不锈钢

外壳材料铝合金阳极氧化

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量2.3Kg(2米电缆)

技术数据-电气参数

输出电路 推挽输出、推挽差分输出 、RS422(TTL兼容)

分度最大3000脉冲/转

电源5-30V

无负载时消耗电流≤80mA

负载电流≤30mA

最高输出频率100KHz

信号高电平 最小Ub-2.5V

信号低电平 最大0.8V

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护

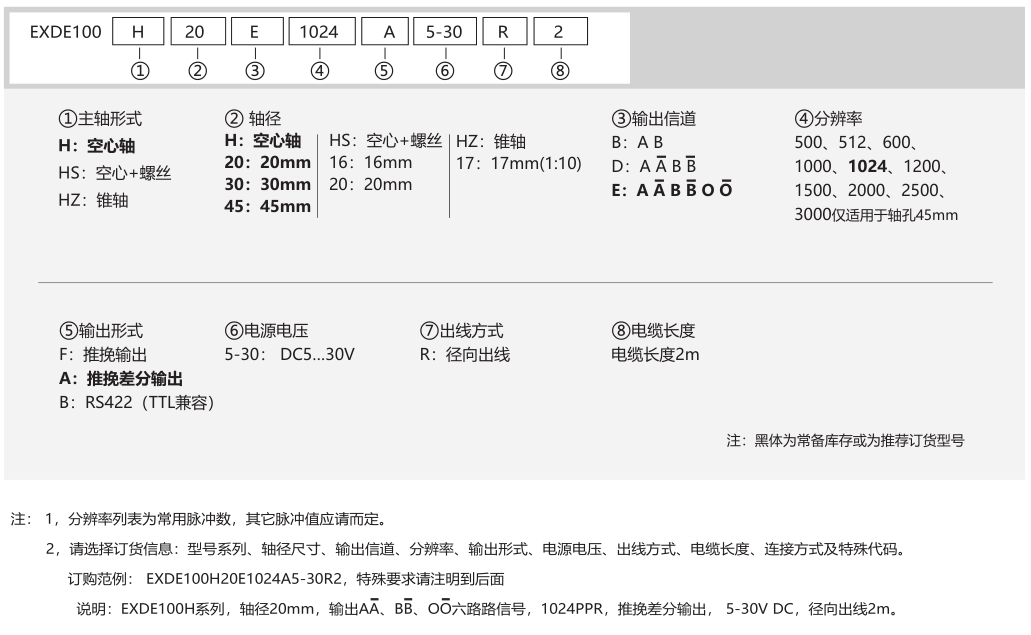

订货信息

订购范例: EXDE100H20E1024A5-30R2

端子配置

机械图

下载

文件名称文件缩略图文件大小下载链接
EXDE100H系列防爆增量式编码器4.16 M
China NEPSI 防爆合格证1.75 M
CCC Ex认证1.87 M
ATEX国际防爆认证0.78 M
IECEx国际防爆认证0.62 M

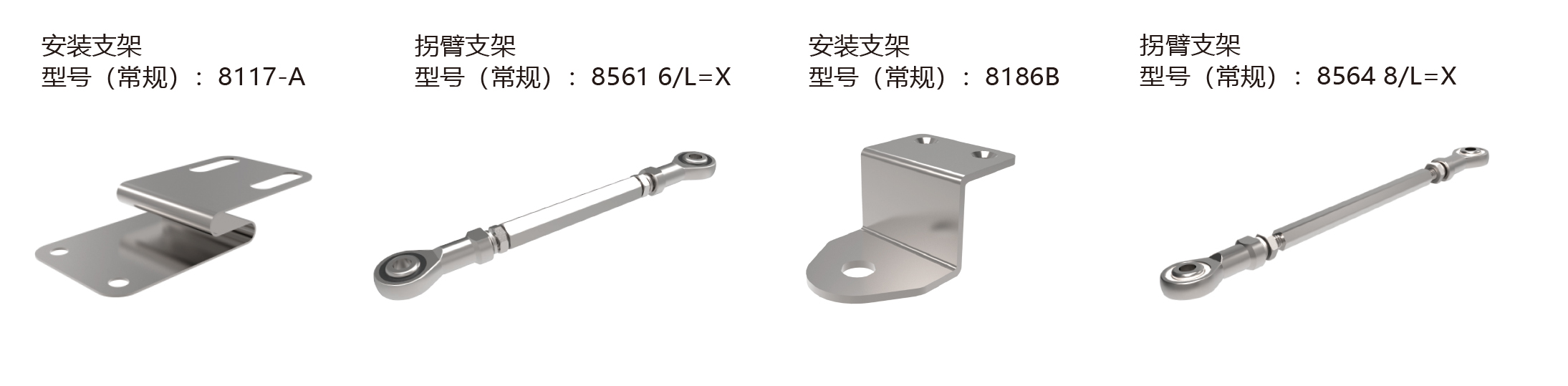

附件
