ESK58H系列

出轴方式空心轴Φ10、Φ12、Φ14mm

感应原理光电

最大脉冲1500PPR

工作电压5VDC，5-30VDC，9-26VDC

防护等级IP54/IP65

每分钟最大转速6000RPM

最大轴负荷40N 轴向，80N 径向

冲击100g，6ms

振动10g，10...2000HZ

启动力矩＜0.015Nm

主轴材料不锈钢

主体材料铝合金

外壳材料拉伸铁壳+黑色喷涂/铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈200g（2米电缆）

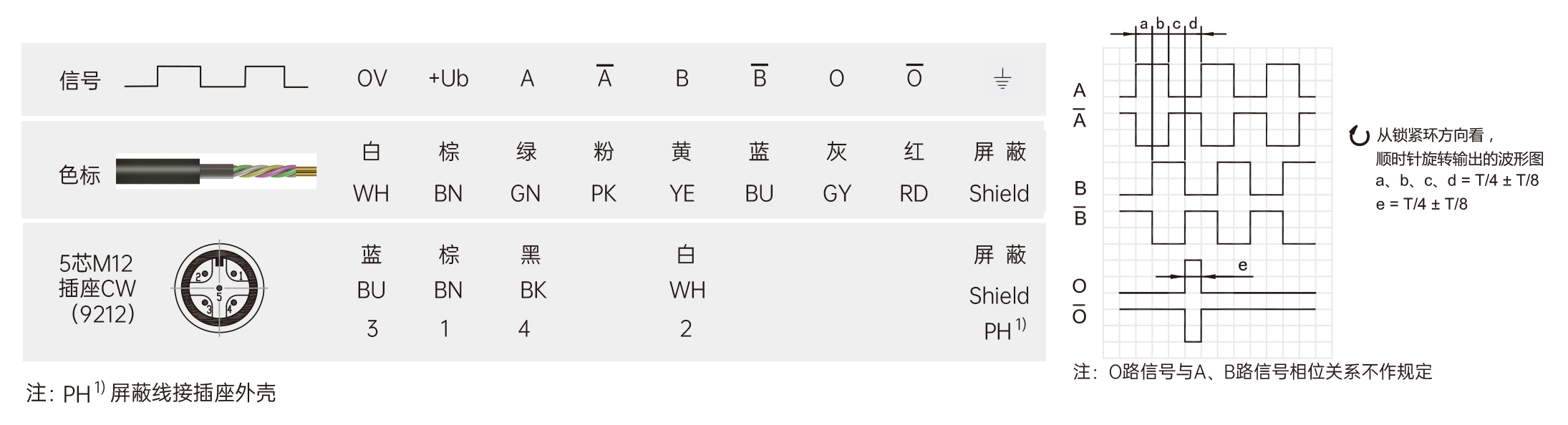

输出电路 推挽输出
推挽差分输出
集电极开路输出
RS422（TTL 兼容）

分度最大1500脉冲/转

无负载时消耗电流最大125 mA (推挽输出 推挽差分输出 )
最大80 mA (集电极开路输出 RS422)

最大负载电流±80 mA
±50 mA

最高输出频率100KHz

信号高电平 最小Ub-2.5V（推挽输出、推挽差分输出）

信号低电平 最大0.8V（推挽输出 推挽差分输出）
最大0.4V（集电极开路输出 RS422（TTL 兼容））

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护有
