增量式重载编码器

ESK124H系列

  • 感应原理 光电
  • 外形 124*89mm
  • 空心轴 Φ20、Φ25、Φ30mm
  • 最大脉冲 3000PPR
  • 工作电压 5VDC,5-30VDC,9-26VDC
  • 防护等级 IP65/IP54

技术参数

技术数据-机械参数

出轴方式空心轴 Φ20、Φ25、Φ30mm

感应原理光电

最大脉冲3000PPR

工作电压5VDC,5-30VDC,9-26VDC

防护等级IP66

每分钟最大转速3000RPM

最大轴负荷≤100N轴向, ≤200N径向

冲击100g,6ms

振动10g,10...2000HZ

启动力矩<0.1Nm

主轴材料铝合金

主体材料环氧树脂

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈810g

技术数据-电气参数

输出电路 推挽输出
推挽差分输出
集电极开路输出
RS422(TTL 兼容)

分度最大 3000 脉冲/转

无负载时消耗电流最大125 mA(推挽输出、推挽差分输出)
最大80 mA(集电极开路输出、RS422(TTL兼容))

最大负载电流±80 mA(推挽输出、推挽差分输出)
-50 mA(集电极开路输出)
±50 mA(RS422(TTL兼容))

最高输出频率100KHz

信号高电平 最小 Ub-1.5V (推挽输出、推挽差分输出)
最小 2.5V(RS422(TTL兼容))

信号低电平 最大0.8V(推挽输出、推挽差分输出)
最大0.4V(RS422(TTL 兼容)

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护

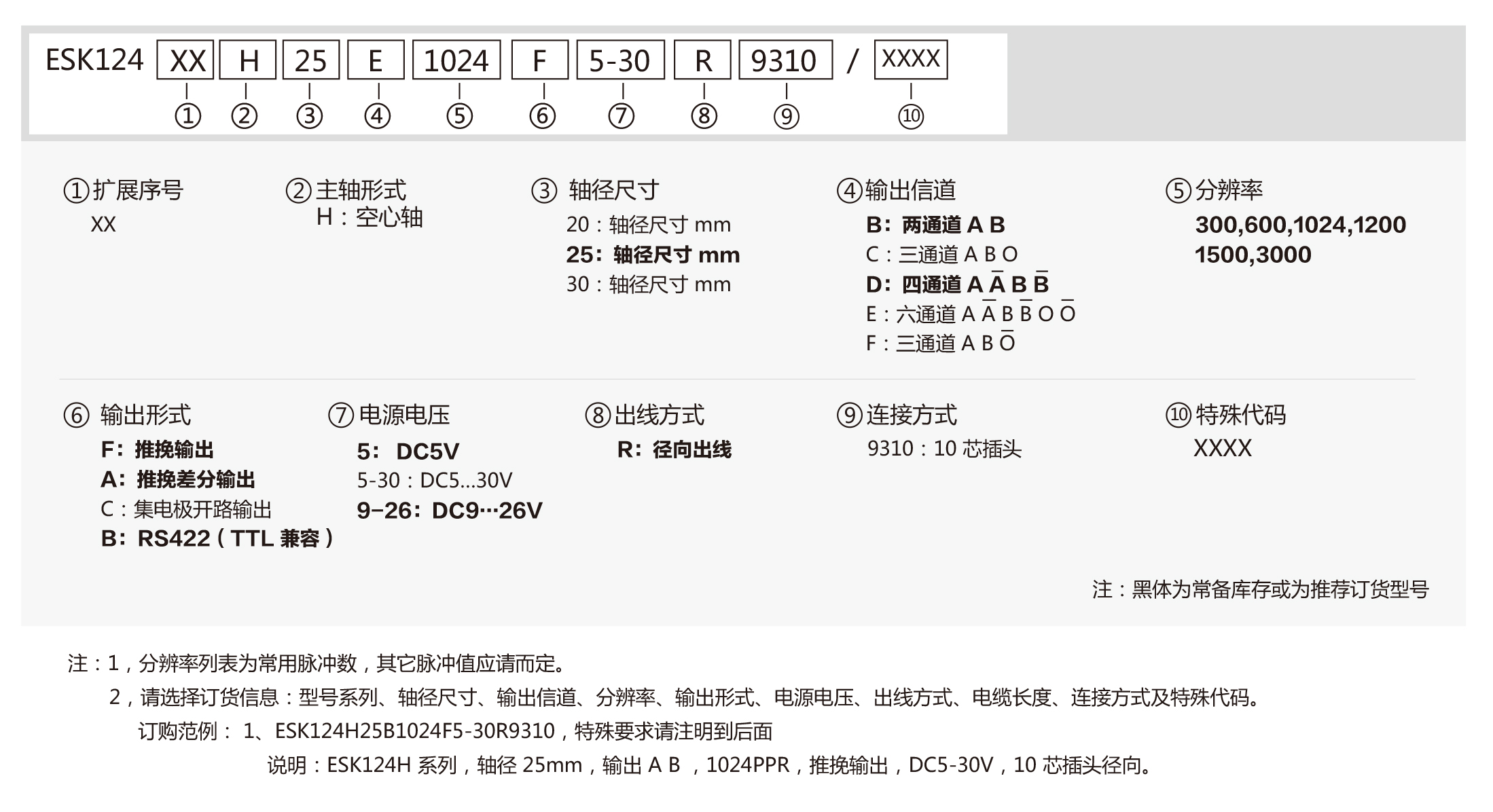

订货信息

订购范例:ESK124H25B1024F5-30R9310

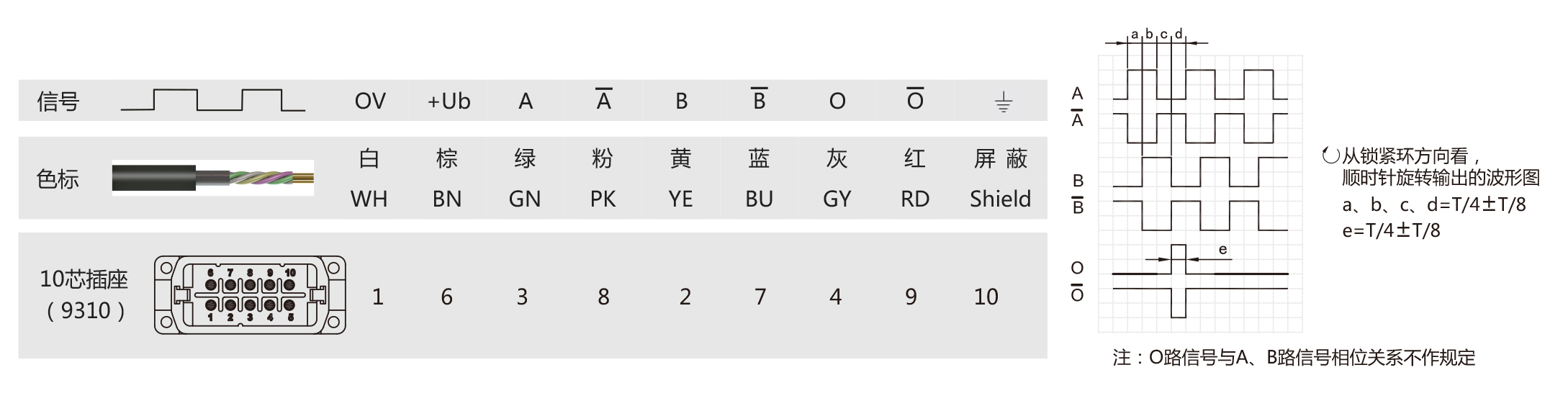

端子配置

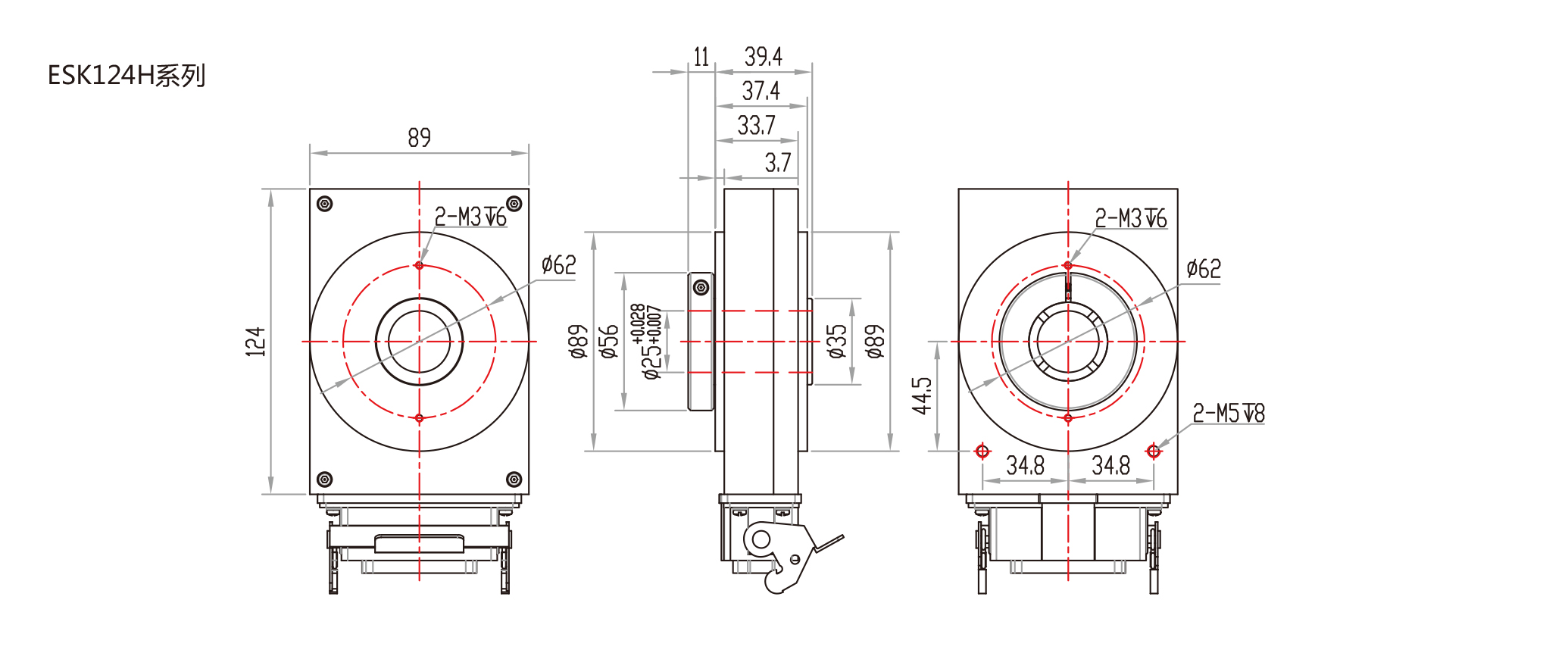

机械图

下载

文件名称文件缩略图文件大小下载链接
ESK124H系列重载型编码器4.51 M

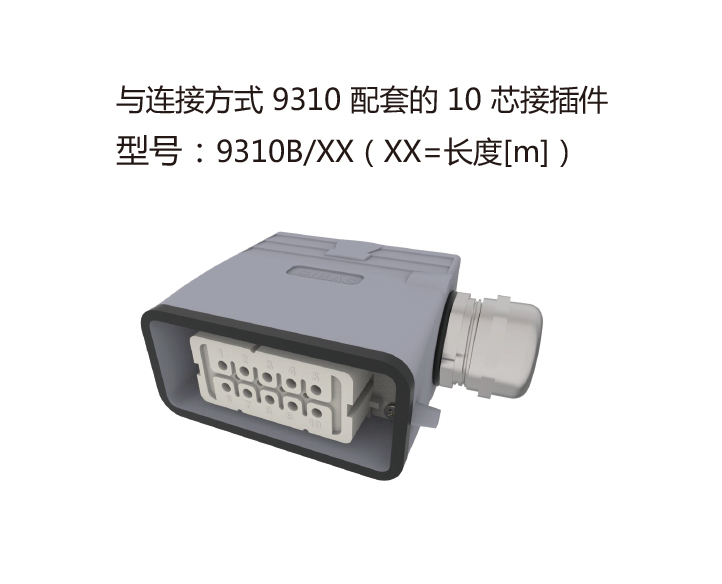

附件
