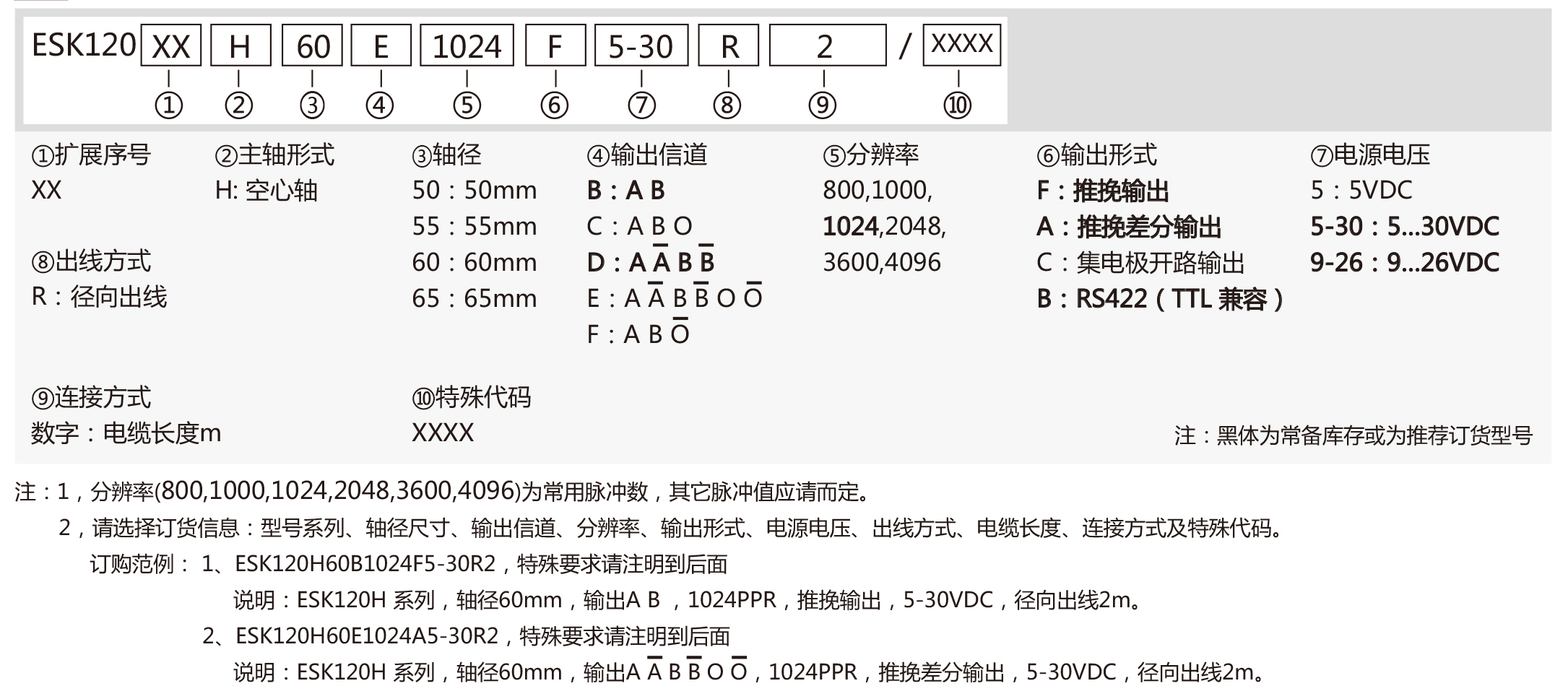

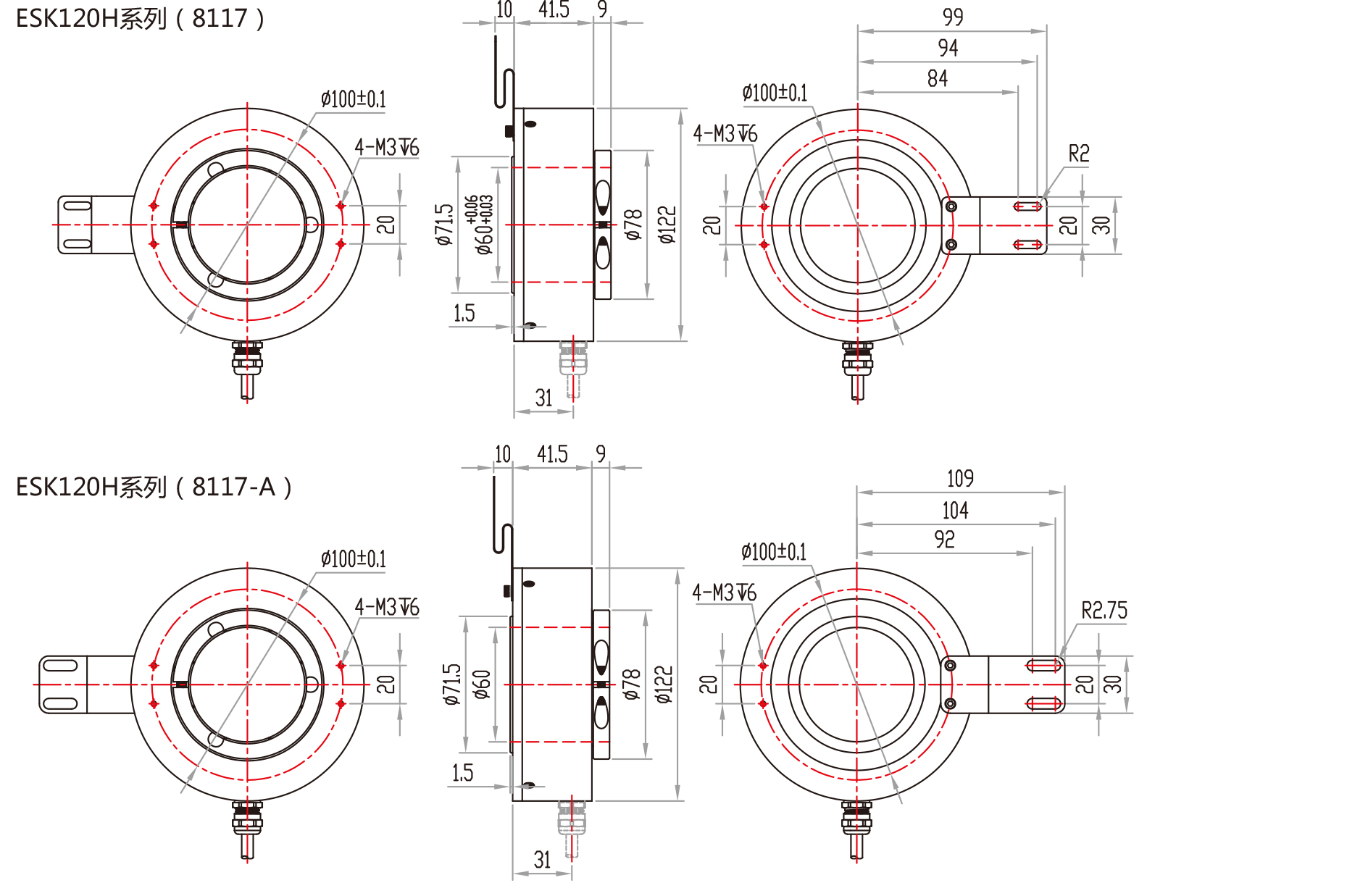

ESK120H系列

出轴方式空心轴 Φ50、Φ55、Φ60、Φ65 mm

感应原理光电

最大脉冲4096PPR

工作电压5VDC，5-30VDC，9-26VDC

防护等级IP54/IP65

每分钟最大转速3000RPM

最大轴负荷40N 轴向，80N 径向

冲击100g，6ms

振动10g，10...2000HZ

启动力矩<0.1Nm

主轴材料不锈钢

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈1.1kg (2米电缆)

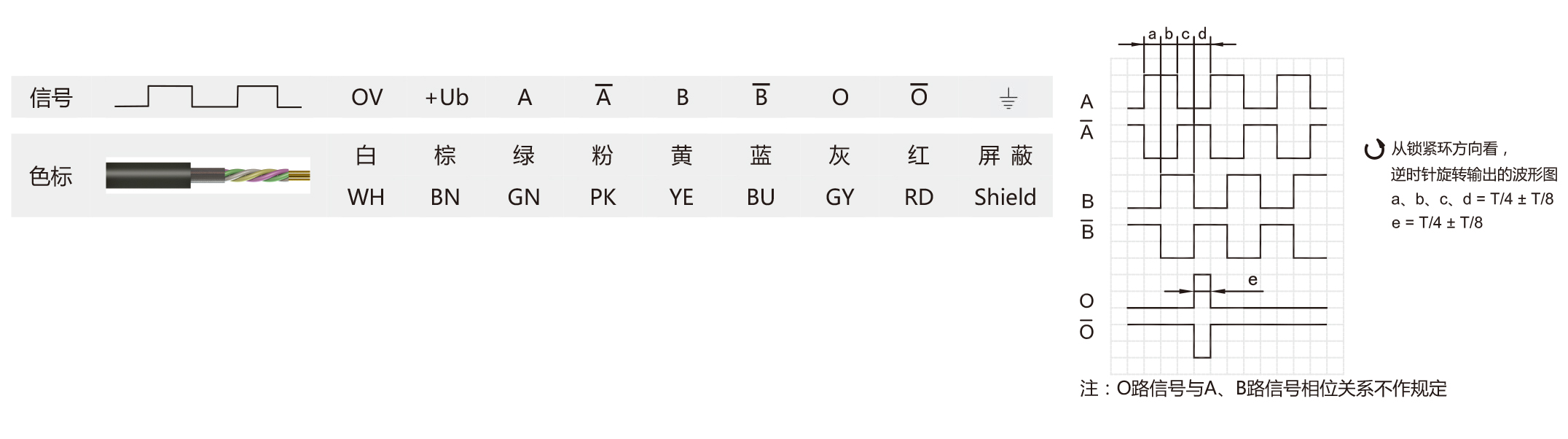

输出电路推挽输出
推挽差分输出
集电极开路输出
RS422（TTL 兼容）

分度最大4096 脉冲/转

电源 5-30V

无负载时消耗电流最大125 mA （推挽输出、推挽差分输出）
最大80 mA （集电极开路输出、RS422/TTL）

最大负载电流±80 mA（推挽输出、推挽差分输出）
-50 mA（集电极开路输出）
±50 mA（RS422/TTL）

信号高电平 最小Ub-2.5V

信号低电平 最大0.8V（推挽输出、推挽差分输出）
最大0.4V（RS422/TTL）

上升时间Tr 最大1μs

下降时间Tf 最大1μs

短接保护有
