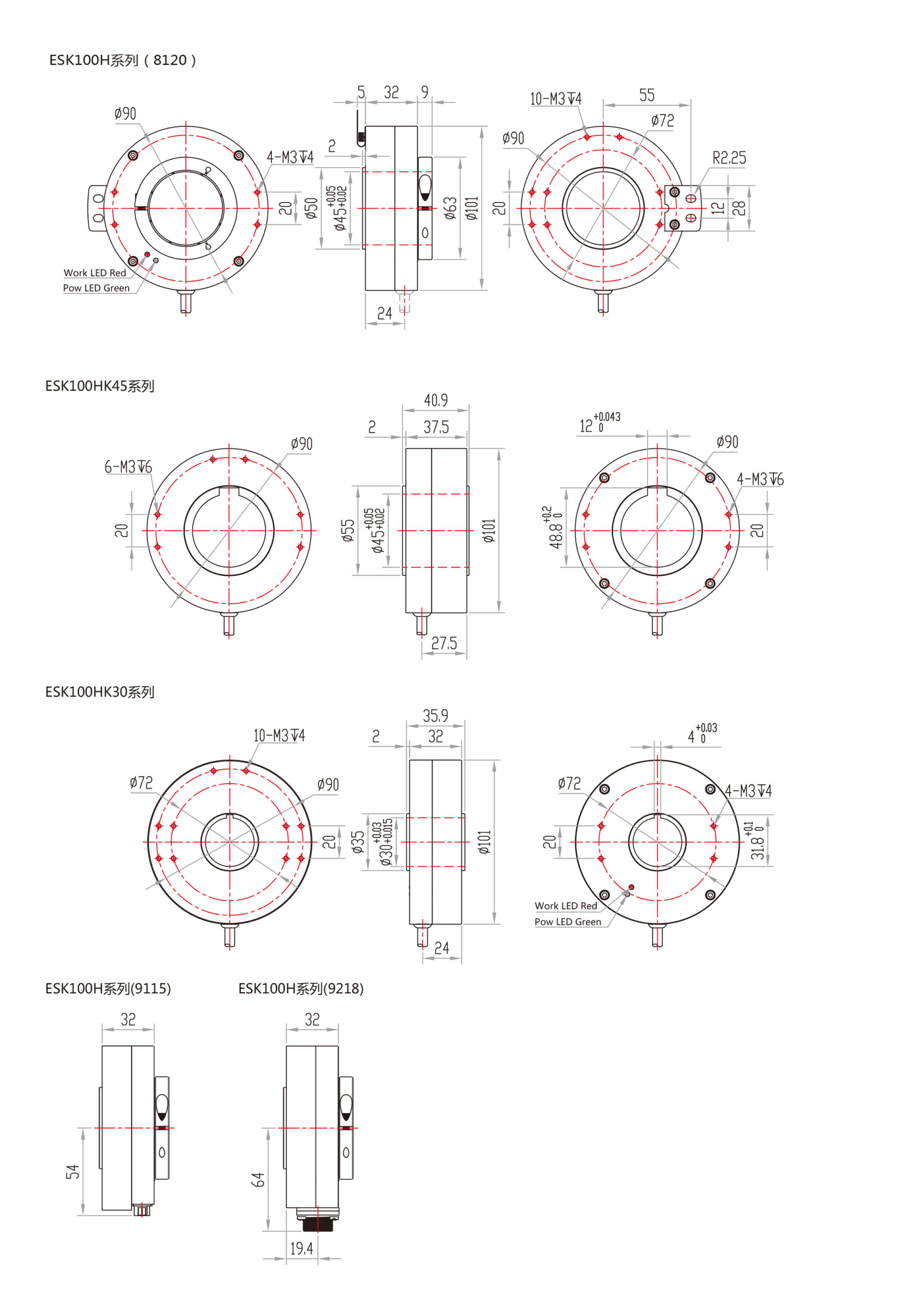

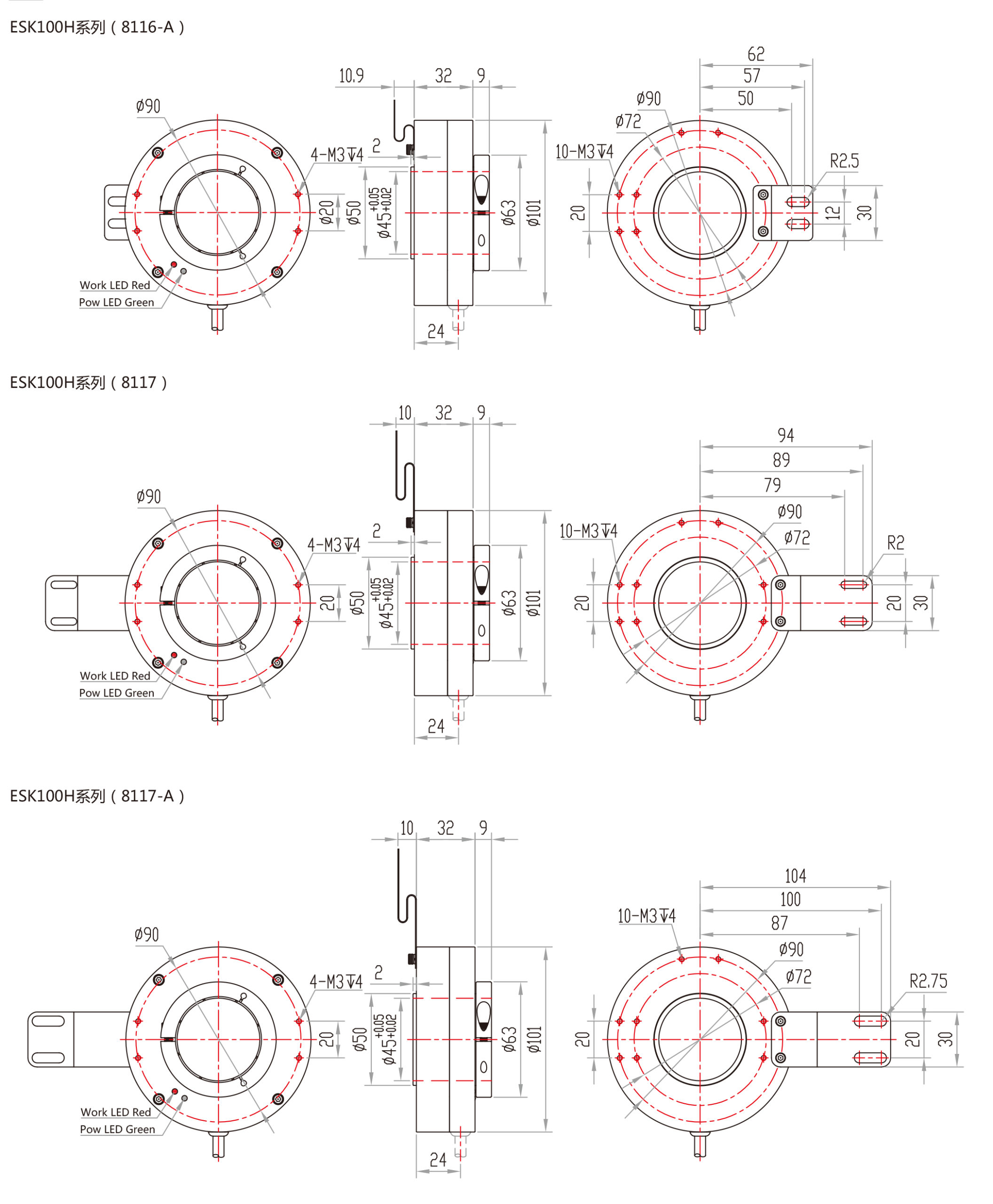

ESK100H系列

出轴方式空心轴 Φ30、Φ35、Φ38、Φ40、Φ42、Φ45mm

感应原理光电

最大脉冲3000PPR

工作电压5VDC，5-30VDC，9-26VDC

防护等级IP54/IP65

每分钟最大转速6000RPM

最大轴负荷40N 轴向，80N 径向

冲击100g，6ms

振动10g，10...2000HZ

启动力矩<0.1Nm

主轴材料不锈钢

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈1kg （2 米电缆）

输出响应频率300KHZ

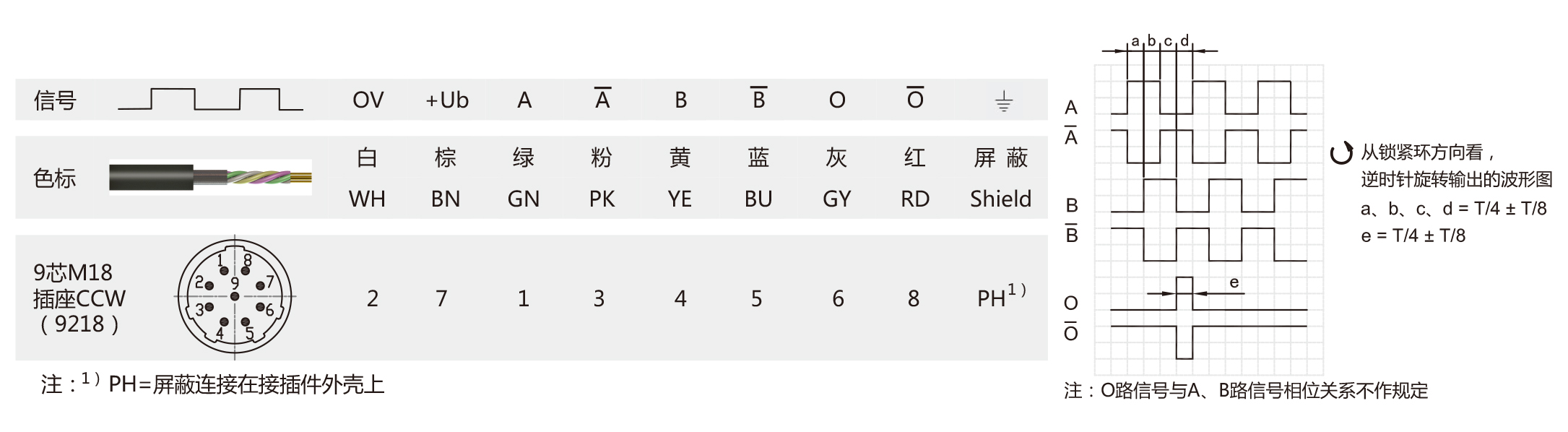

输出电路 推挽输出
推挽差分输出
集电极开路输出
RS422（TTL 兼容）

分度最大3000 脉冲/转

电源 5-30V

无负载时消耗电流最大125 mA

最大负载电流±80 mA

最高输出频率100KHz

信号高电平 最小Ub-2.5V

信号低电平 最大0.8V

上升时间Tr 最大1μs

下降时间Tf 最大1μs

短接保护 有
