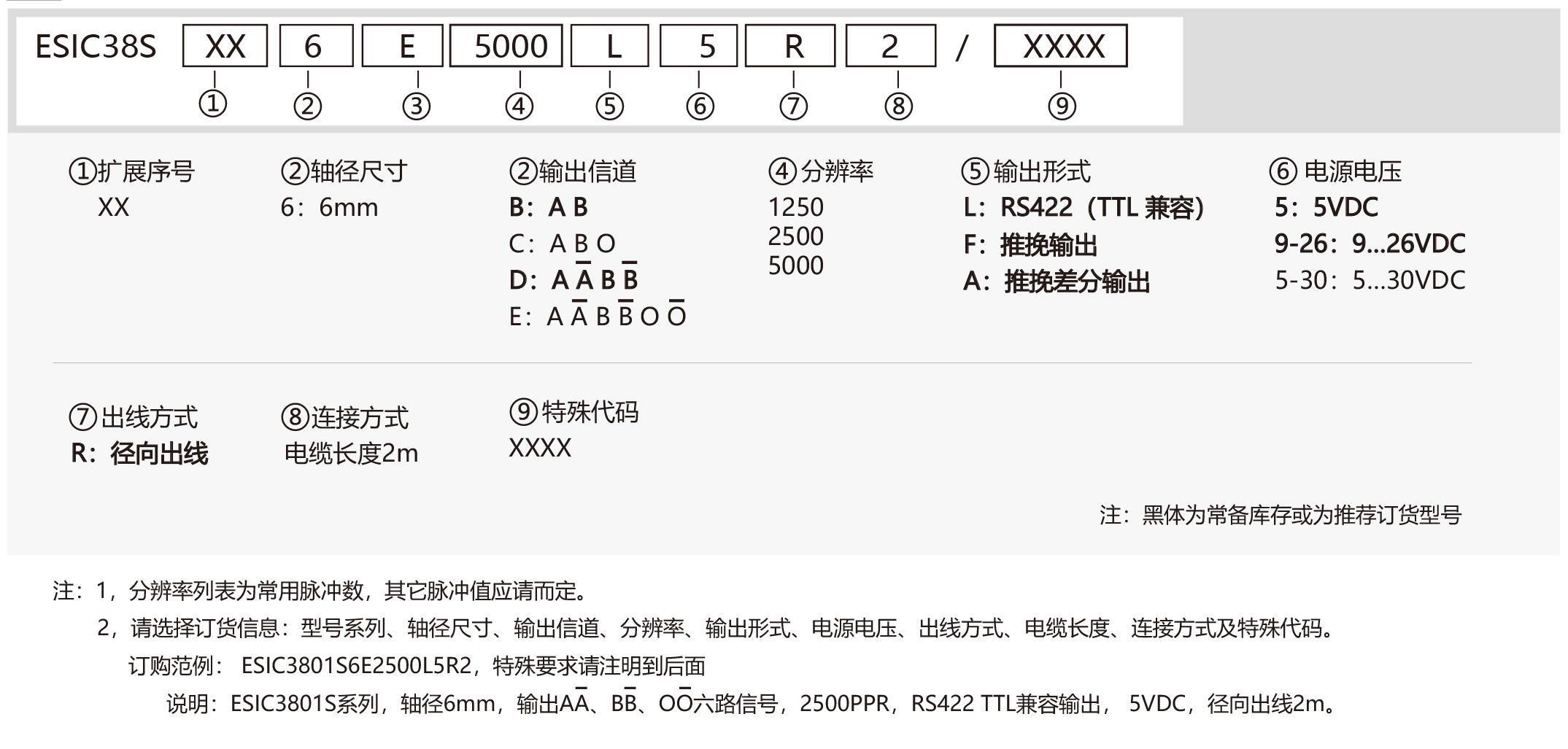

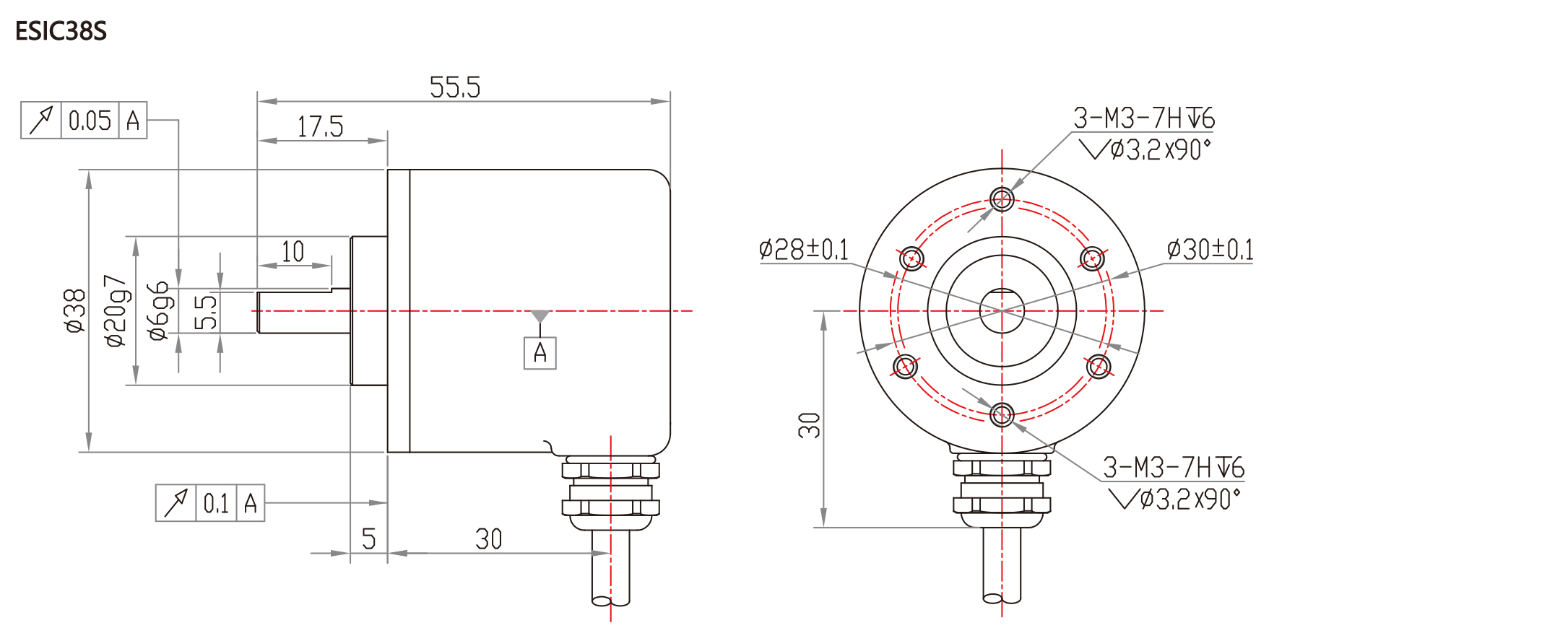

ESIC38S6系列

出轴方式实心轴Φ6mm

感应原理光电

最大脉冲5000PPR

工作电压5VDC,5-30VDC,9-26VDC

防护等级IP54/IP65

每分钟最大转速6000RPM

最大轴负荷20N轴向；40N径向

冲击50g，6ms

振动10g，10...2000HZ

启动力矩<0.01Nm

主轴材料不锈钢

主体材料铝合金

外壳材料拉伸铁壳+白色喷涂、不锈钢

工作温度-40~+85℃

贮存温度-40~+85℃

重量≈83g

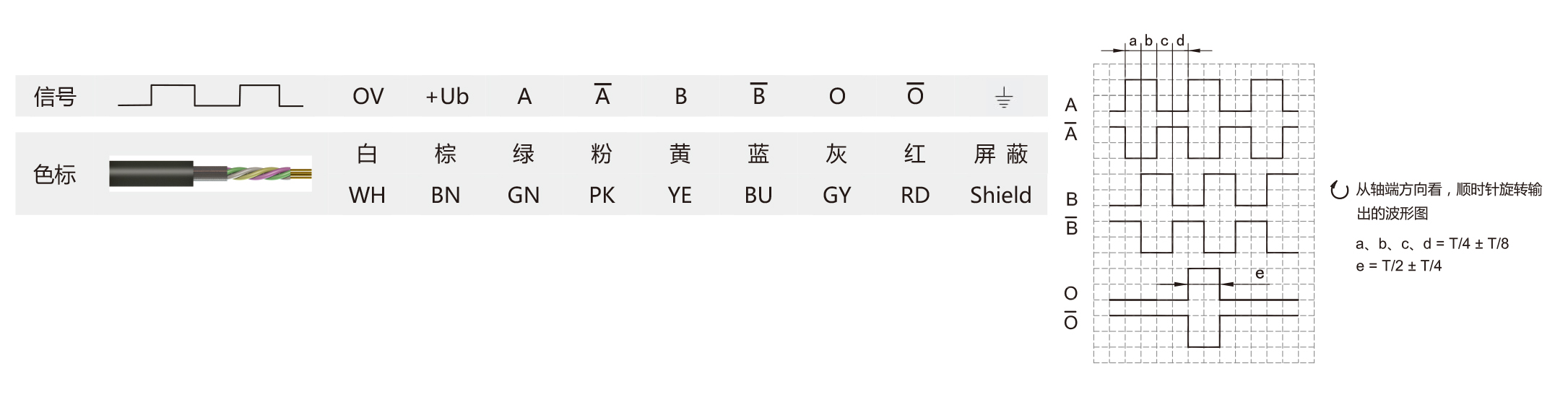

输出电路推挽输出
推挽差分输出
RS422/TTL

分度 1250、2500、5000脉冲/转

电源 5V

无负载时消耗电流最大20mA

最高输出频率1250PPR；400KHz
2500PPR；800KHz
5000PPR；1600KHz

信号高电平 最小Ub-2.5V（推挽输出、推挽差分输出）

信号低电平0.4V

上升时间Tr≤1μs

下降时间Tf ≤1μs

短接保护无
