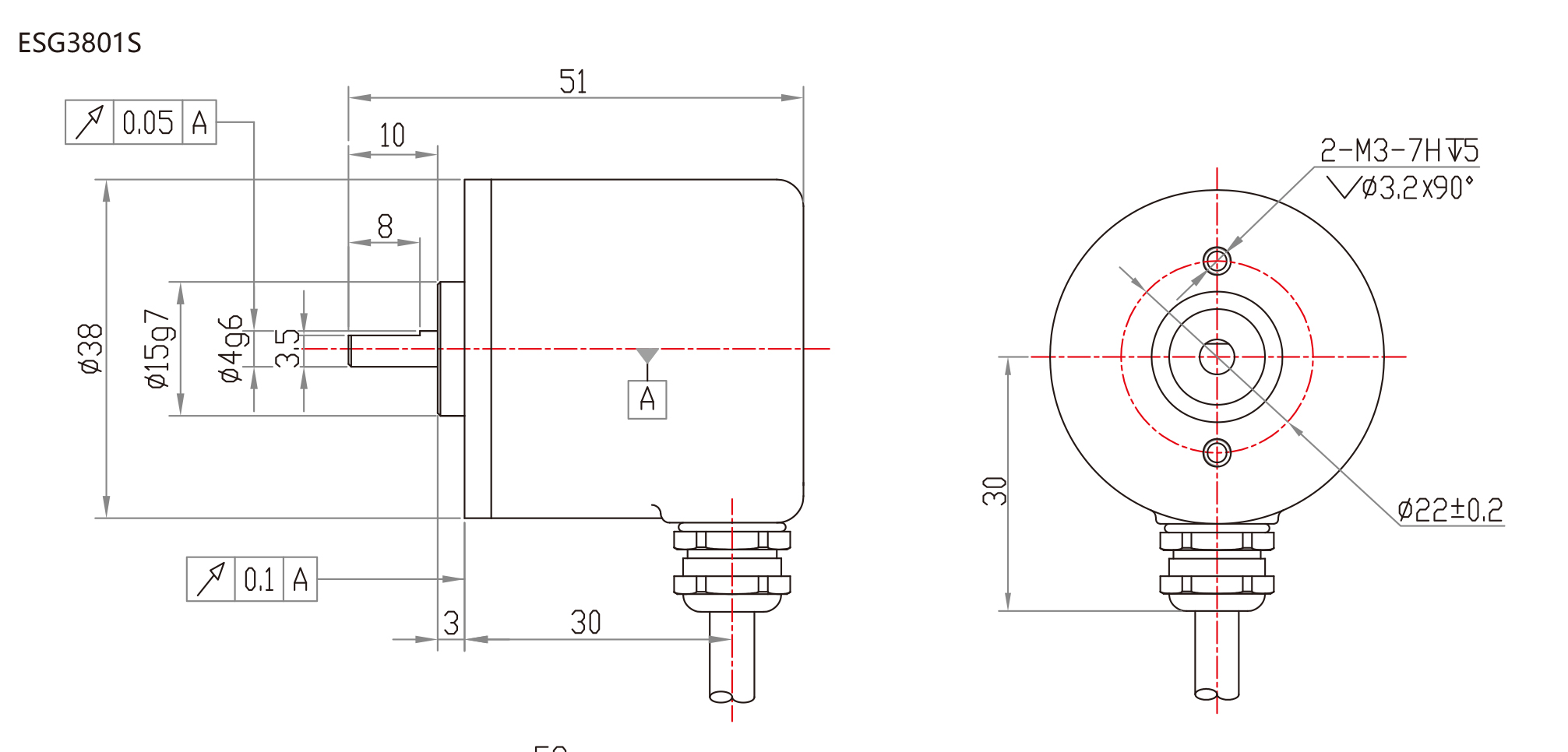

ESG3801S系列

出轴方式实心轴Φ4mm

感应原理光电

最大脉冲2500PPR

工作电压5VDC,5-30VDC,9-26VDC

防护等级IP54

每分钟最大转速6000RPM

最大轴负荷25N轴向；50N径向

冲击50g，6ms

振动10g，10...2000HZ

启动力矩<0.005Nm

主轴材料不锈钢

主体材料铝合金

外壳材料拉伸铁壳+黑色喷涂

工作温度-20~+70℃

贮存温度-30~+85℃

重量≈83g

输出电路 推挽输出
推挽差分输出
电压输出
集电极开路输出
RS422（TTL 兼容）

分度最大2500 脉冲/转

无负载时消耗电流最大125 mA (HTL、推挽差分输出、电压输出）
最大80 mA（集电极开路输出、RS422）

最大负载电流±80 mA

最高输出频率300KHz

信号高电平 最小Ub-2.5V（推挽输出、推挽差分输出）

信号低电平最大0.8V

上升时间Tr 最大1μs

下降时间Tf最大1μs
