增量式编码器

ESG3801B系列

  • 增量式编码器
  • 感应原理 光电
  • 外径 Φ38mm
  • 盲孔轴 Φ5mm 深Φ17mm
  • 最大脉冲2500PPR
  • 工作电压5VDC,5-30VDC,9-26VDC
  • 防护等级IP54/IP65

技术参数

技术数据 –机械参数

出轴方式盲孔轴 Φ5mm 深Φ17mm

感应原理光电

最大脉冲2500PPR

工作电压5VDC,5-30VDC,9-26VDC

防护等级IP54/IP65

每分钟最大转速6000RPM

最大轴负荷25N轴向;50N径向

冲击50g,6ms

振动10g,10...2000HZ

启动力矩<0.005Nm

主轴材料

主体材料铝合金

外壳材料拉伸铁壳+黑色喷涂

工作温度-20~+70℃

贮存温度-30~+85℃

重量≈120g

技术数据 –电气参数

输出电路推挽输出
推挽差分输出
电压输出
集电极开路输出
RS422(TTL 兼容)

分度 最大2500 脉冲/转

电源 5-30V

无负载时消耗电流最大125 mA (推挽输出 推挽差分输出 电压输出 )
最大80 mA (集电极开路输出 RS422(TTL 兼容))

最高输出频率300KHz

信号高电平 最小Ub-2.5V(推挽输出、推挽差分输出)

信号低电平最大0.8V

上升时间Tr最大1μs(推挽输出\推挽差分输出\RS422 )
最大2μs(电压输出)

下降时间Tf 最大1μs(推挽输出\推挽差分输出\RS422 )
最大2μs(电压输出)

短接保护

订货信息

订购范例:ESG38B8E1024A5-30R2

端子配置

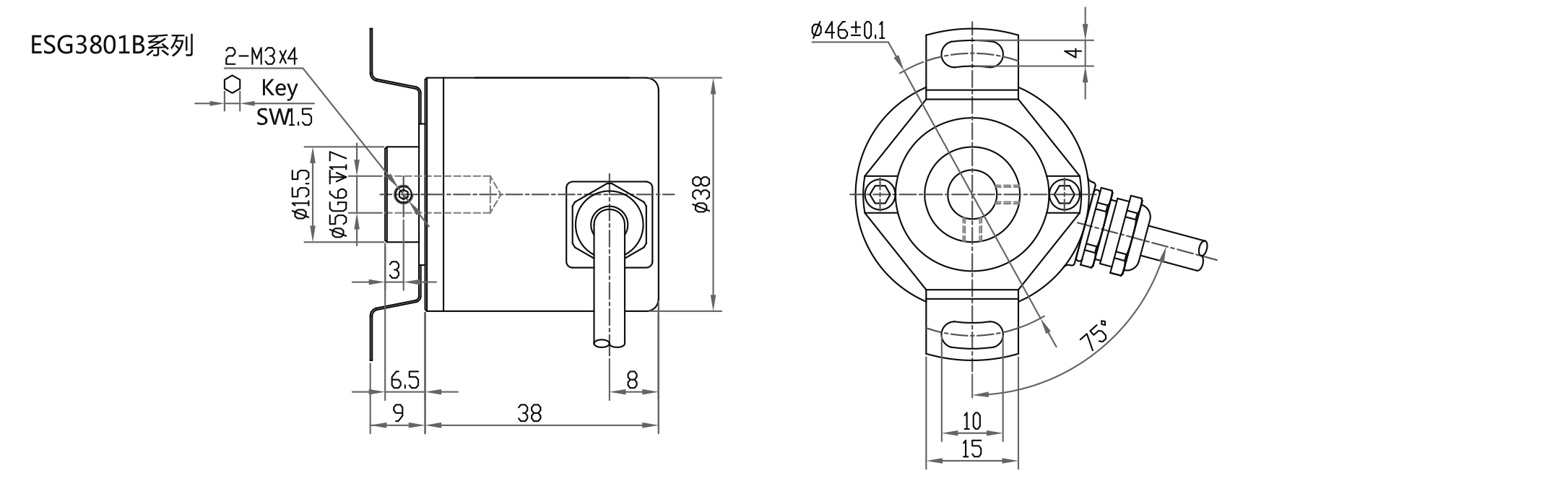

机械图

下载

文件名称文件缩略图文件大小下载链接
ESG38B增量式编码器2.58 M

附件
