EHK99HZ系列

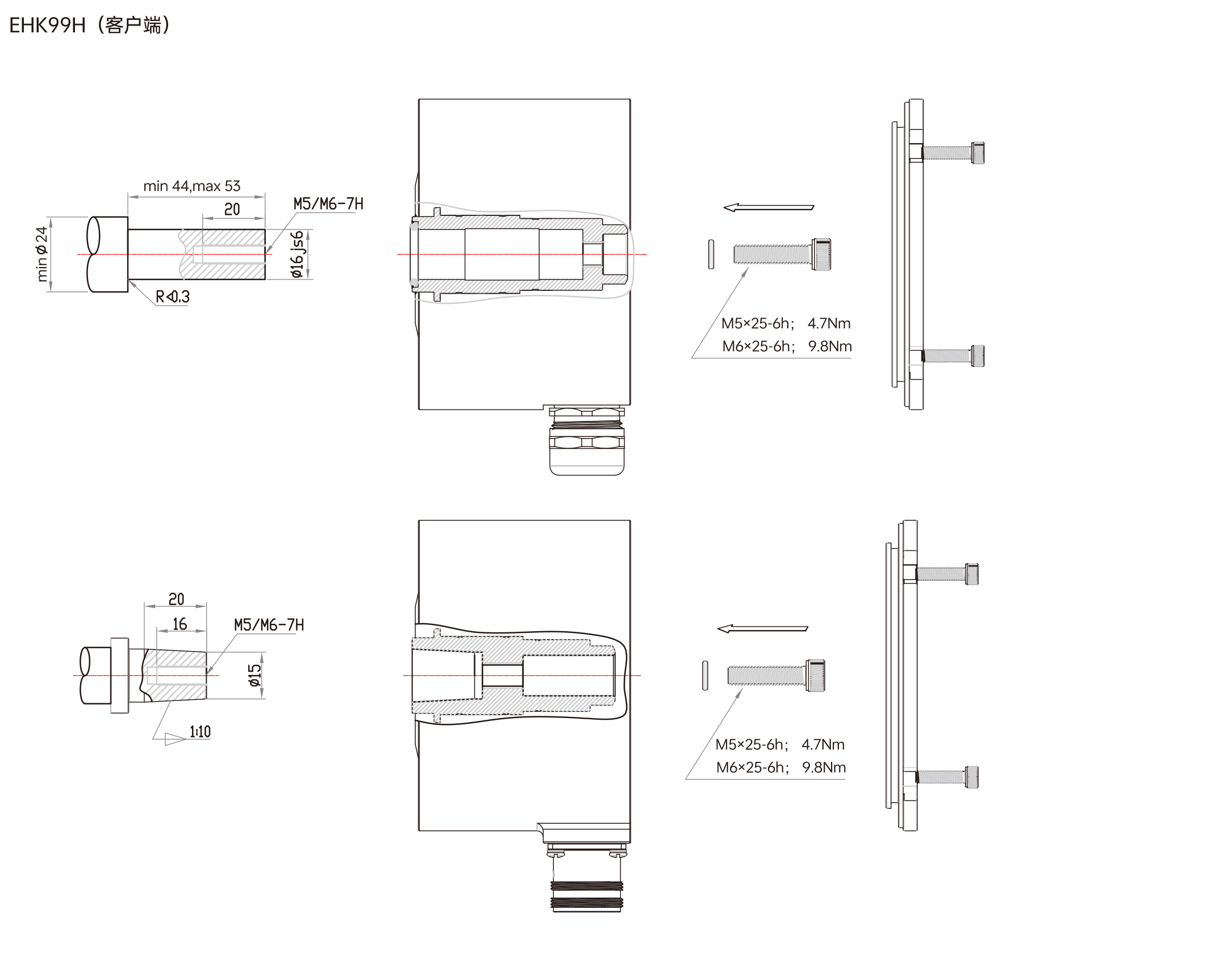

出轴方式空心轴Φ12、Φ16mm、锥轴17（1:10）

感应原理光电

最大脉冲2500PPR

工作电压5VDC,9-30VDC

防护等级IP66

每分钟最大转速6000RPM

最大轴负荷轴向 ≤500N，径向 ≤1200N

冲击IEC 60068-2-27，≤400g，3ms

振动IEC 60068-2-6，≤20g，55-2000Hz

启动力矩≤6N.cm

主轴材料PEEK

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈1.5kg

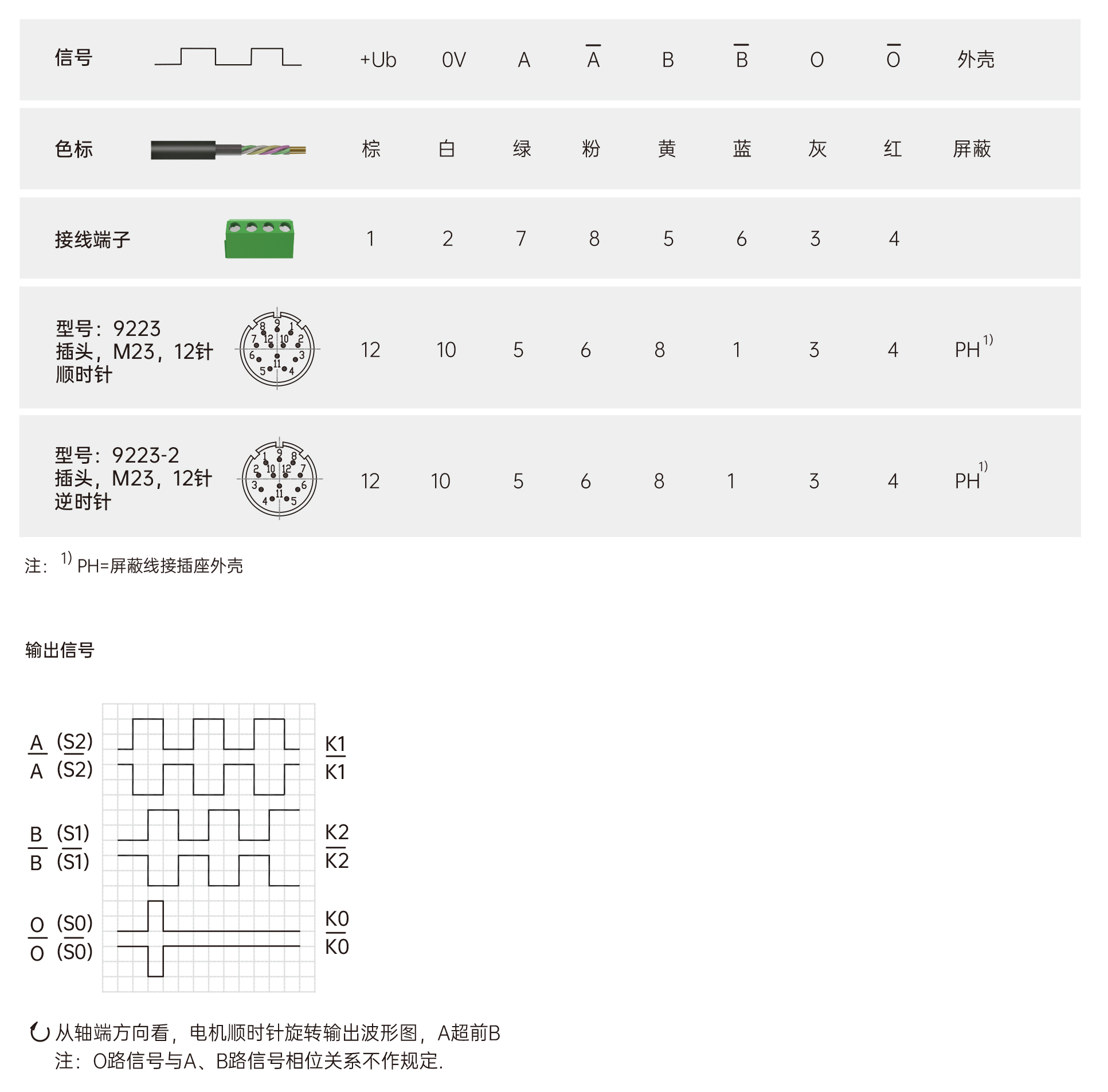

输出电路 推挽输出
推挽差分输出
RS422（TTL 兼容）

分度最大 2500脉冲/转

无负载时消耗电流最大125 mA

最大负载电流±80 mA

最高输出频率100KHz

信号高电平 >+Ub-4V （推挽输出、推挽差分输出 )
>3V（RS422（TTL 兼容））

信号低电平 ≤0.8V (推挽输出)
<2.5V 推挽差分输出
<1.15V(RS422（TTL 兼容）)

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护有
