增量式重载编码器+超速开关组合

EHK90SK+MS系列

  • 组成 增量型编码器+超速开关
  • 感应原理 光学+机械离心式
  • 外径 Φ90mm
  • 实心轴 Φ11、Φ12、Φ15mm
  • 最大脉冲 2500PPR
  • 超速值 720~3600rpm
  • 防护等级 IP66

技术参数

技术数据-机械参数

超速开关转速设定范围 720~3600rpm

开关量输出1路输出

输出开关容量≤6 A/230VAC ; ≤1A/125VDC

轴径实心轴Φ11、Φ12、Φ15

防护等级 IP66

每分钟最大转速6000RPM

最大轴负荷 100N 轴向,200N 径向

冲击100g,3ms

振动10g,10…2000HZ

转动惯量 ≈500 gcm²

启动力矩 ≈2Ncm

主体材料 铝合金

主轴材料 不锈钢

外壳材料铝合金

工作温度 -40℃…+85℃

贮存温度 -40℃…+85℃

重 量≈2.5kg (1 米电缆)

技术数据-电气参数

输出电路推挽输出
推挽差分输出
集电极开路输出
RS422(TTL 兼容)

分度最大 2500 脉冲/转

电源5-30V

无负载时消耗电流最大 125 mA
最大 80 mA

最大负载电流±80 mA -50 mA ±50 mA

最高输出频率100KHz

信号高电平最小 Ub-2.5V

信号低电平最大 0.8V

上升时间 Tr 最大 1μs

下降时间 Tf 最大 1μs

短接保护

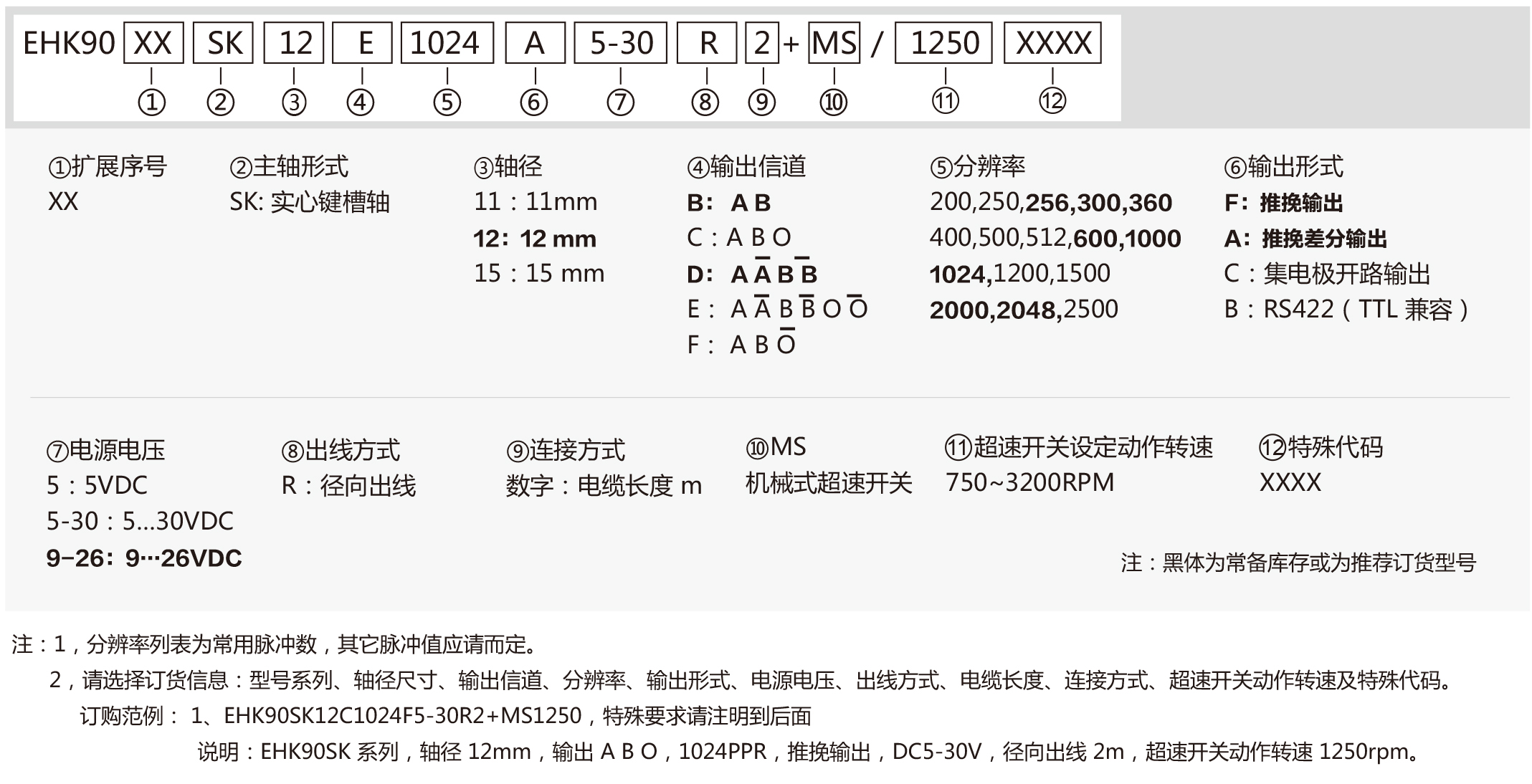

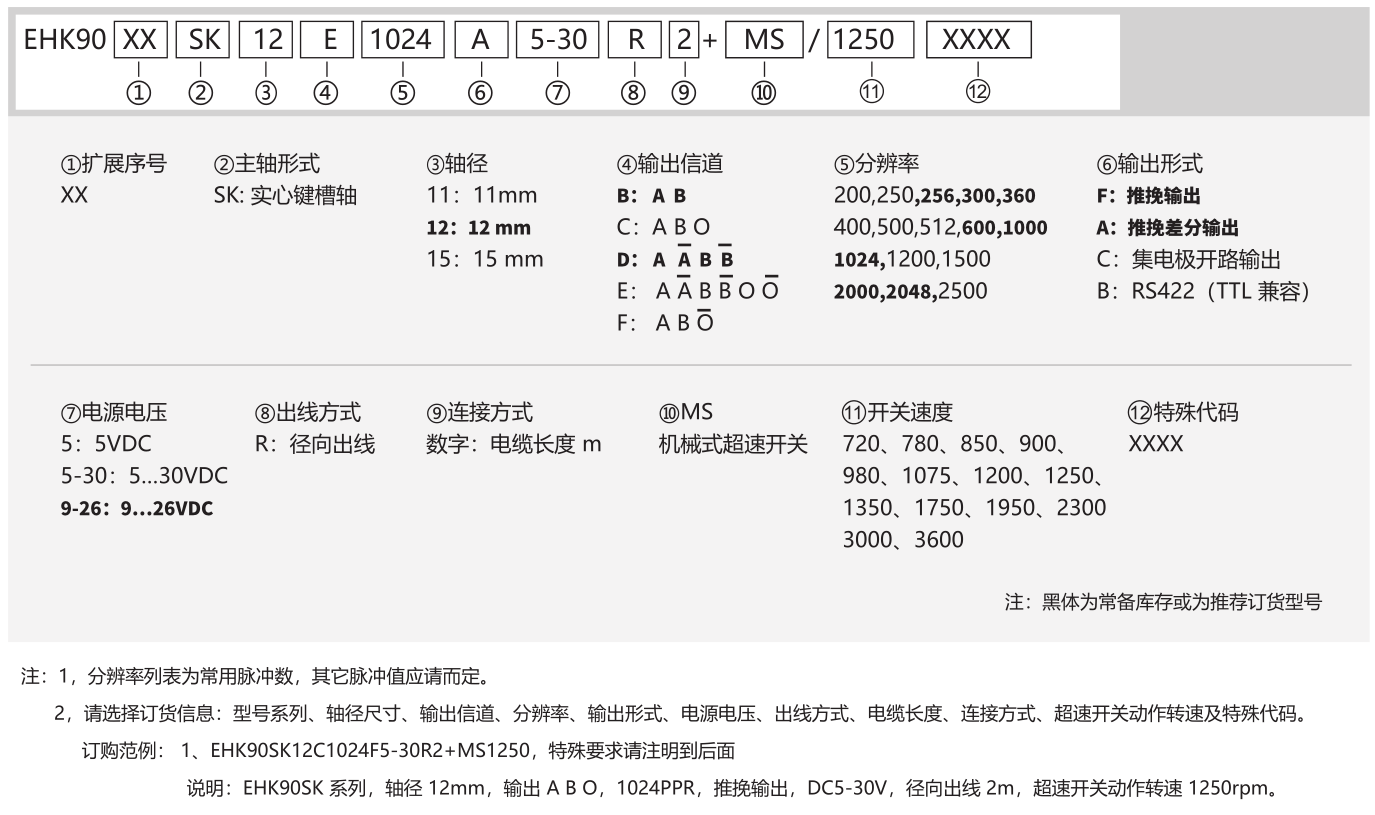

订货信息

订购范例:EHK90SK12C1024F5-30R2+MS1250

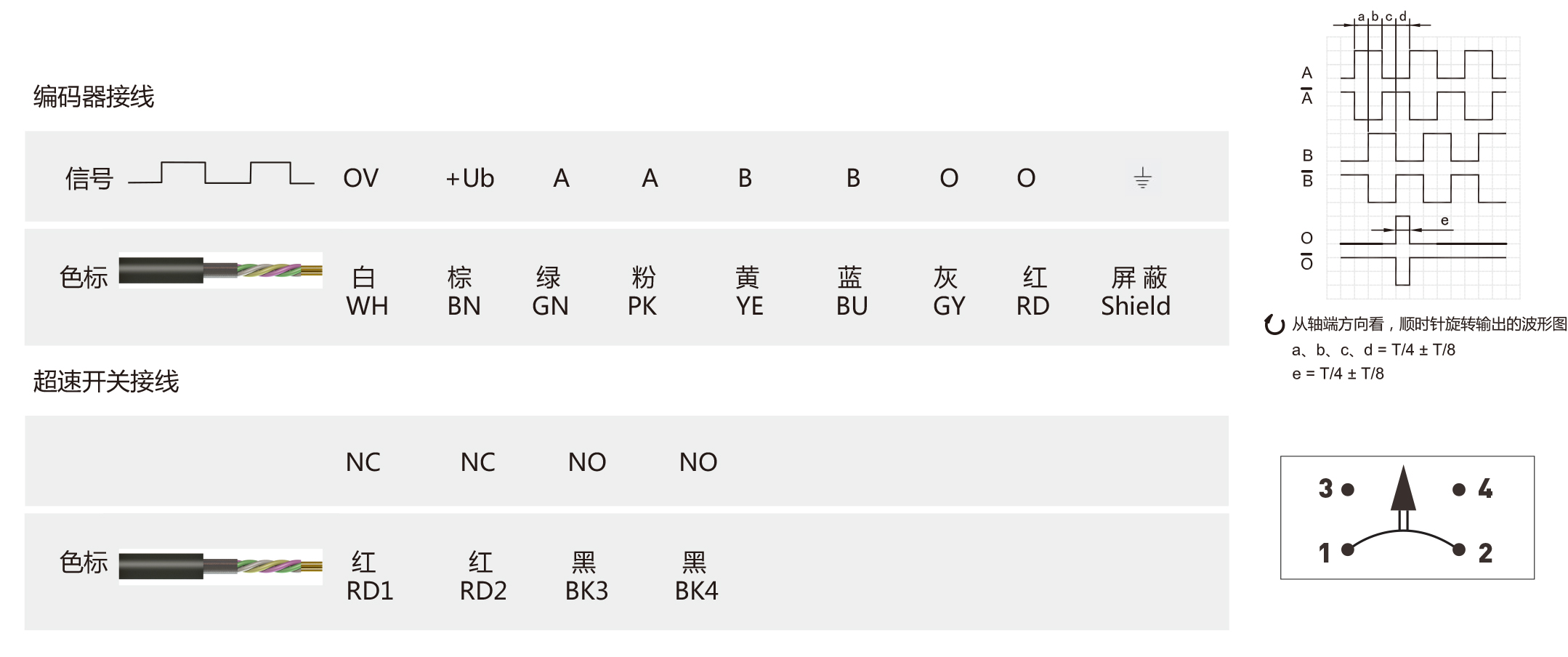

端子配置

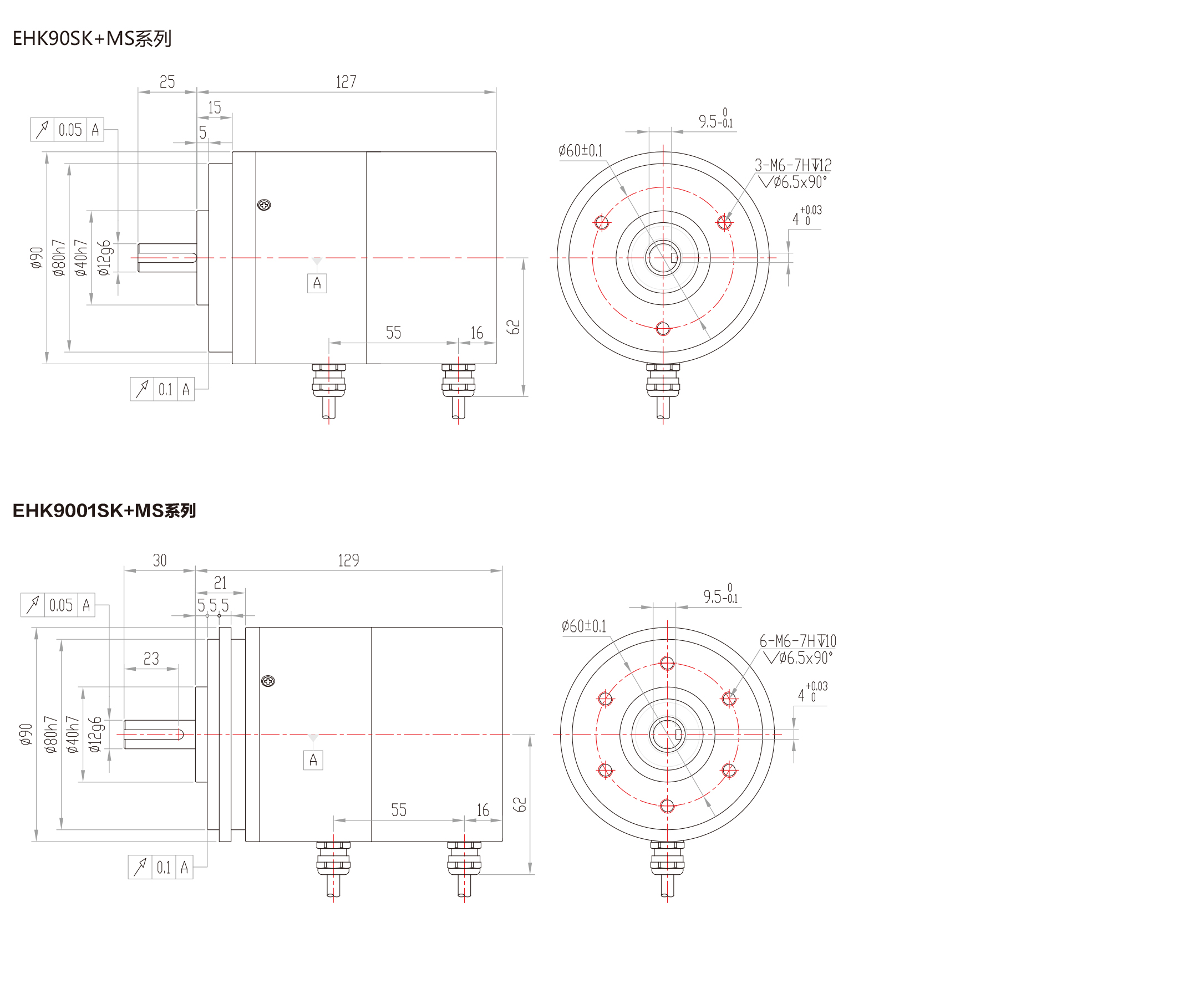

机械图

下载

文件名称文件缩略图文件大小下载链接
EHK90SK+MS 增量式编码器+机械超速开关3.48 M

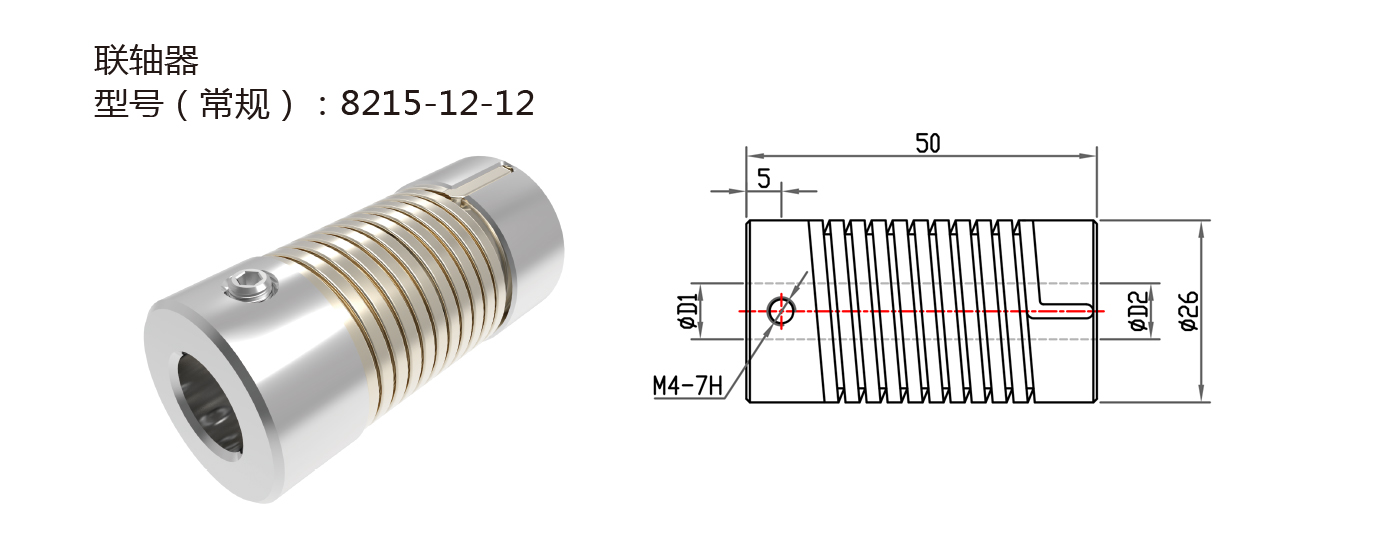

附件
