增量式重载编码器

EHK68S系列

  • 感应原理 光电
  • 外径 Φ68mm
  • 实心轴 Φ6、Φ8、Φ10mm
  • 最大脉冲 1200PPR
  • 工作电压 5VDC,5-30VDC,9-26VDC
  • 防护等级 IP65/IP67

技术参数

技术数据-机械参数

出轴方式实心轴 Φ6、Φ8、Φ10mm

感应原理光电

最大脉冲1200PPR

工作电压5VDC,5-30VDC,9-26VDC

防护等级IP65/IP67

每分钟最大转速3000RPM

最大轴负荷70N 轴向,140N 径向

冲击100g,6ms

振动10g,10...2000HZ

启动力矩<0.1Nm

主轴材料不锈钢

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈0.5kg(2米电缆)

技术数据-电气参数

输出电路 推挽输出
推挽差分输出
集电极开路输出
RS422(TTL 兼容)

分度最大1200 脉冲/转

无负载时消耗电流最大80 mA (推挽输出、集电极开路输出 、RS422(TTL 兼容)
最大125 mA (推挽差分输出)

最大负载电流±30 mA( 推挽输出)
±80 mA( 推挽差分输出)
-50 mA (集电极开路输出 )
±50 mA(RS422(TTL 兼容))

最高输出频率100KHz

信号高电平 最小Ub-2.5V

信号低电平 最大0.8V

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护

订货信息

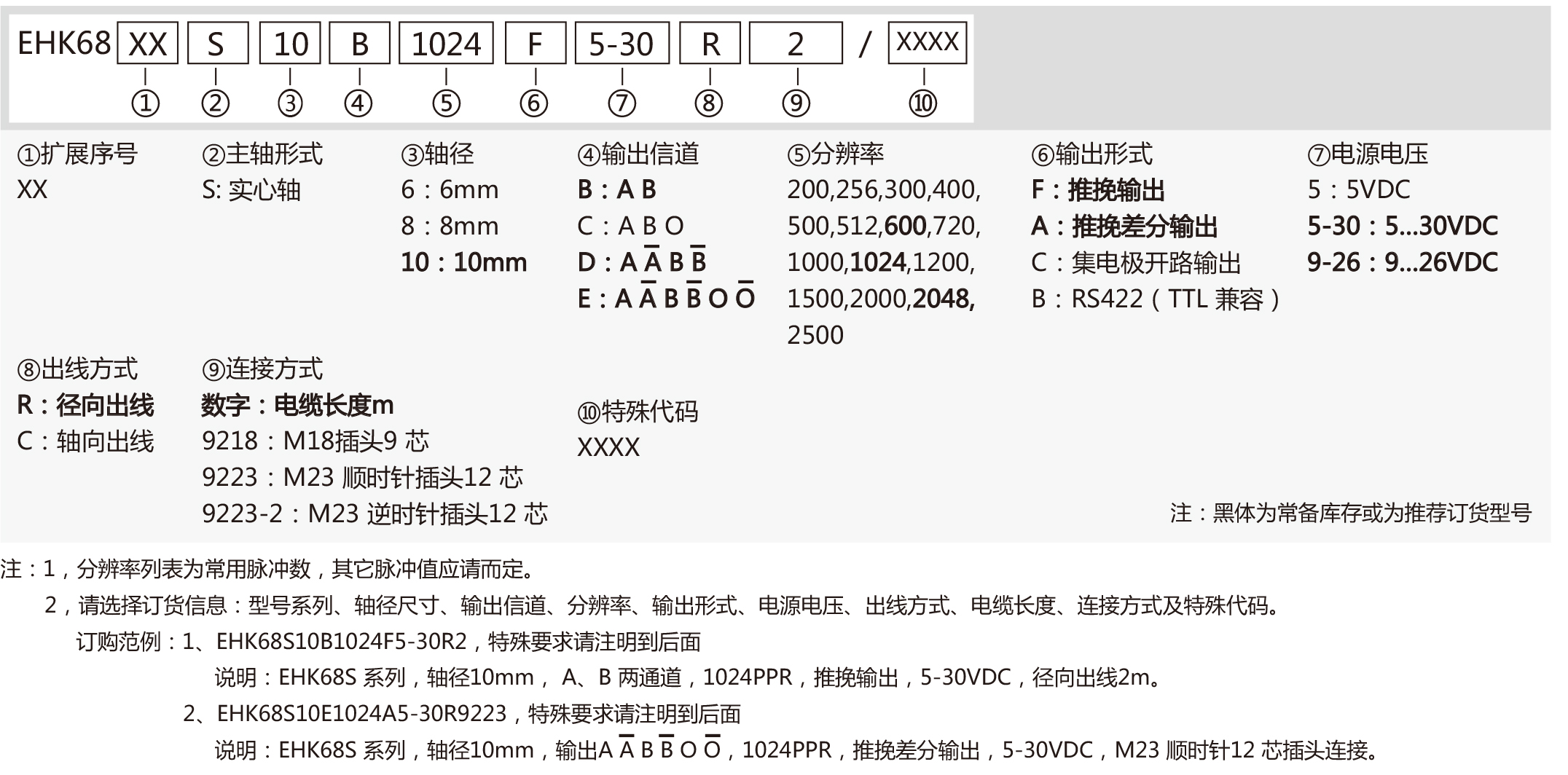

订购范例:EHK68S10B1024F5-30R2

订购范例:EHK68S10E1024A5-30R9223

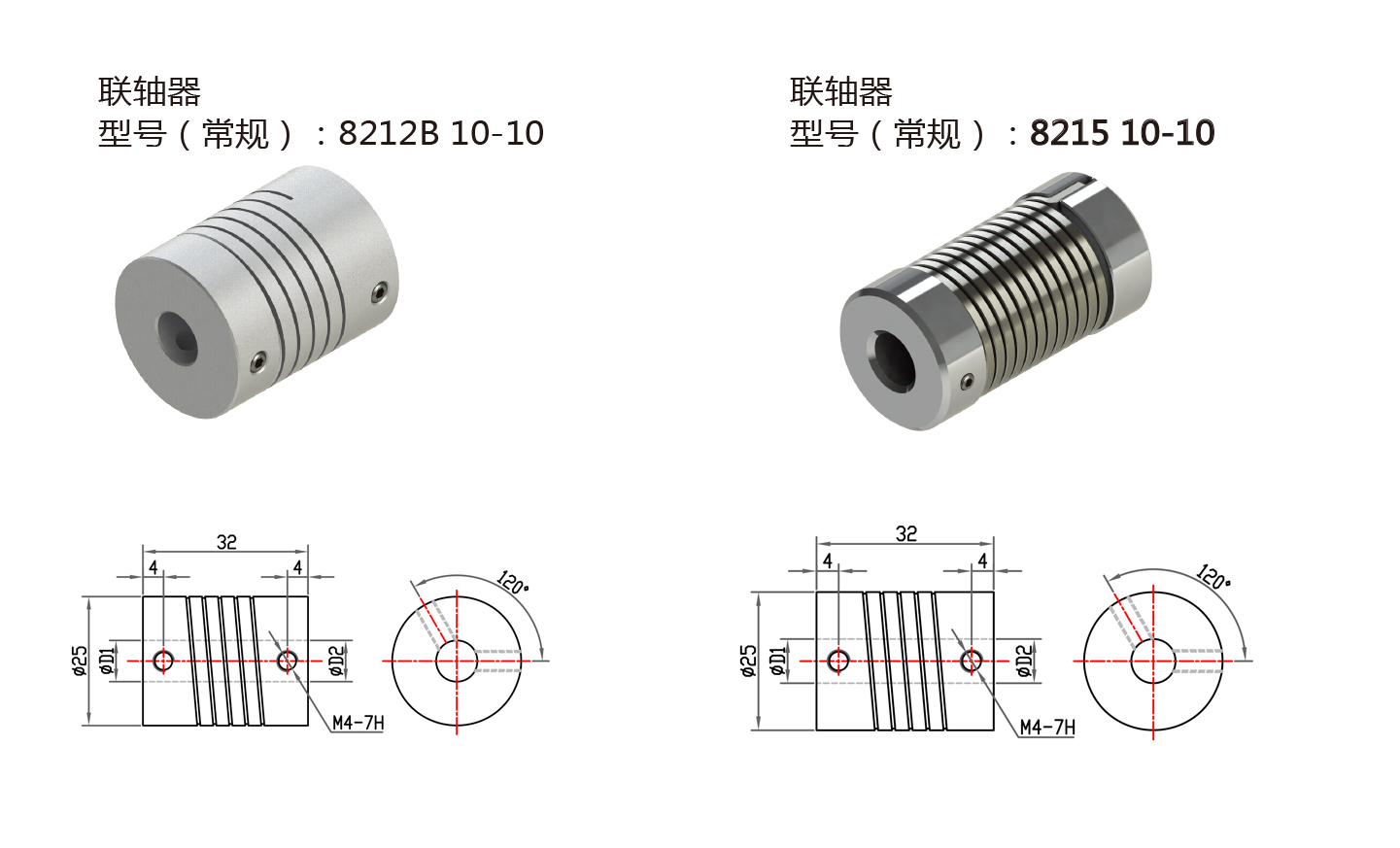

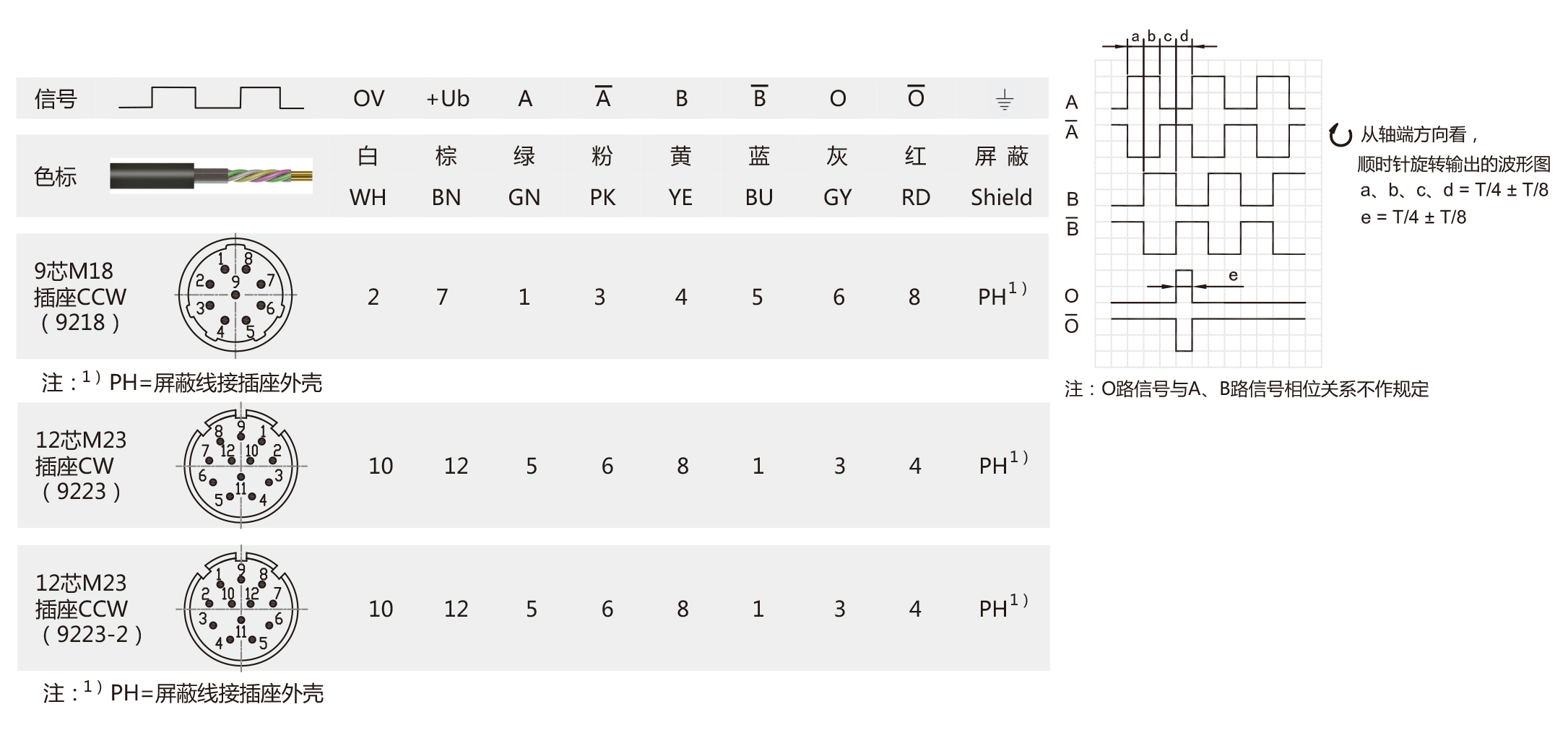

端子配置

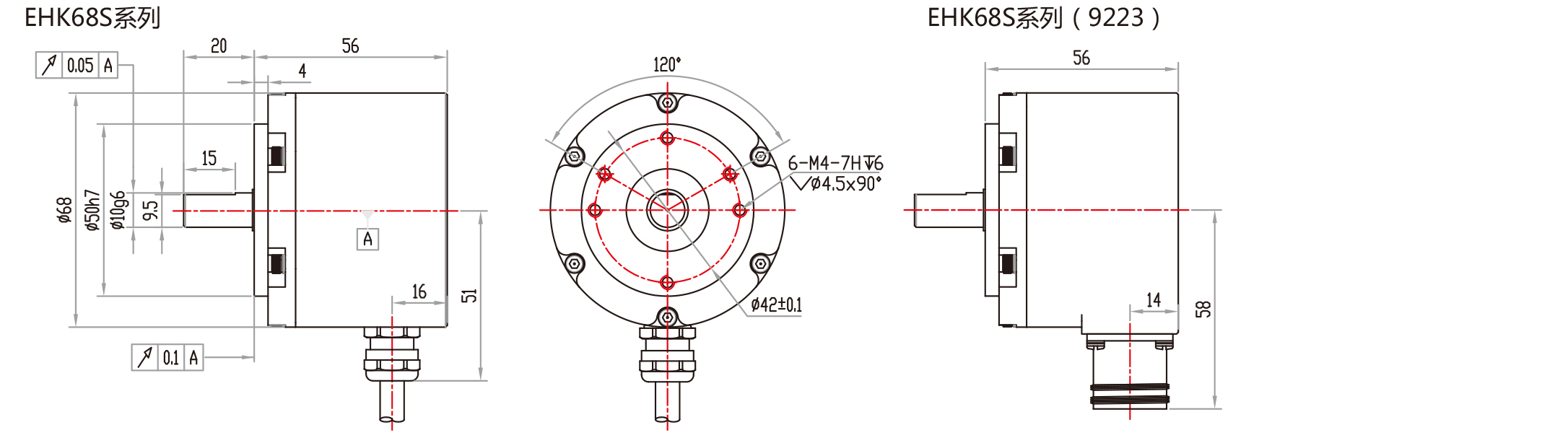

机械图
