增量式重载编码器+超速开关组合

EHK105HS+MS系列

  • EHK105HS+MS
  • 感应原理 光电+机械离心式
  • 外径 Φ105mm
  • 空心轴 Φ16mm、Φ20mm、 锥轴 17(1:10)
  • 最大脉冲 2500PPR
  • 超速值 720~3600rpm
  • 工作电压 5-30V
  • 防护等级 IP66

技术参数

技术数据-机械参数

轴径(mm)空心轴 Φ16、Φ20mm、 锥轴 17(1:10)

防护等级IP66

每分钟最大转速3000RPM

最大轴负荷100N 轴向,300N径向

冲击100g,6ms

振动10g,10…2000Hz

启动力矩<0.1Nm

主体材料铝合金

主轴材料不锈钢

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重 量≈2.2Kg

技术数据-电气参数

输出电路推挽输出
挽差分输出
RS422(TTL 兼容)

分度最大 3000 脉冲/转

电源(VDC)5-30V

无负载时消耗电流最大 125 mA

最大负载电流±80 mA

最高输出频率 100KHz

信号高电平最小 Ub-2.5V

信号低电平最大 0.8V

上升时间 Tr最大 1μs

下降时间 Tf 最大 1μs

短接保护

技术数据-机械离心开关

防护等级IP66

超速值720~3600rpm

最大转速1.25ns

运动加速≤ 20%

开关输出负载≤6A/230VAC
≤1A/125VDC

开关偏差≈3%

开关滞后≈40%

开关精度± 4% ( △n=2rpm/s)
≤ 20% ( n=1500rpm/s)

工作温度-40~+85℃

出线方式端子盒电缆径向

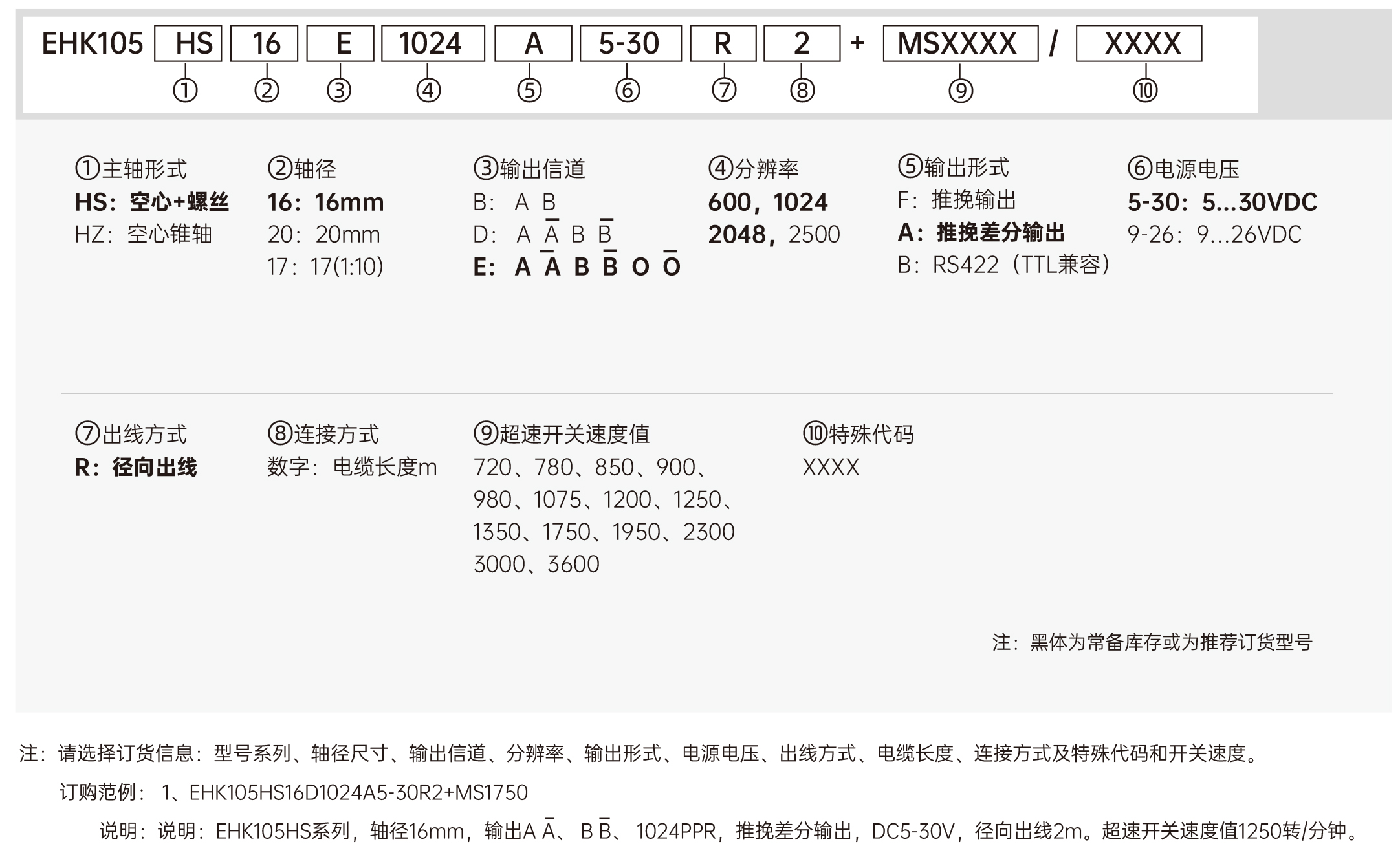

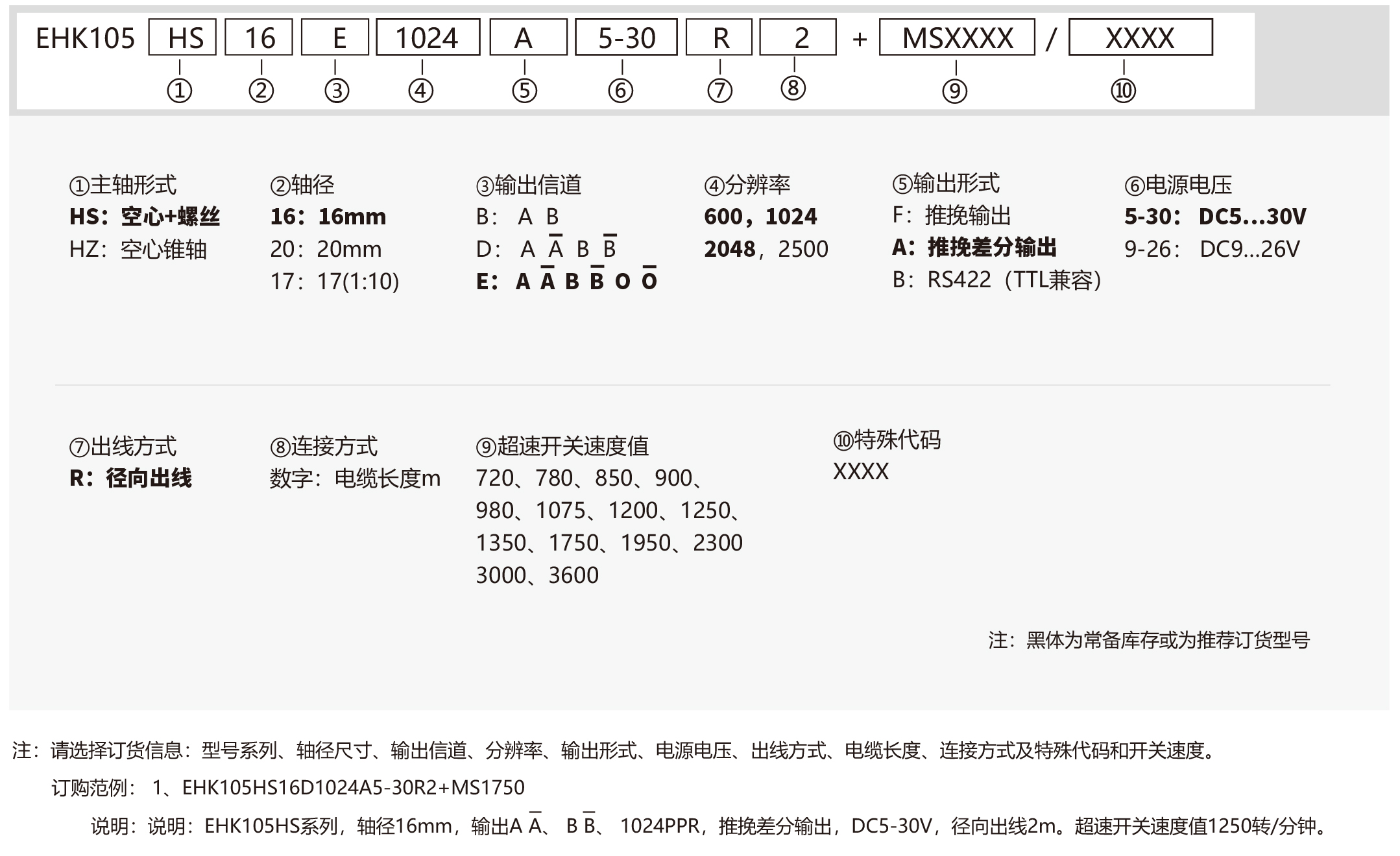

订货信息

订购范例:EHK105HS16D1024A5-30R2+MS1750

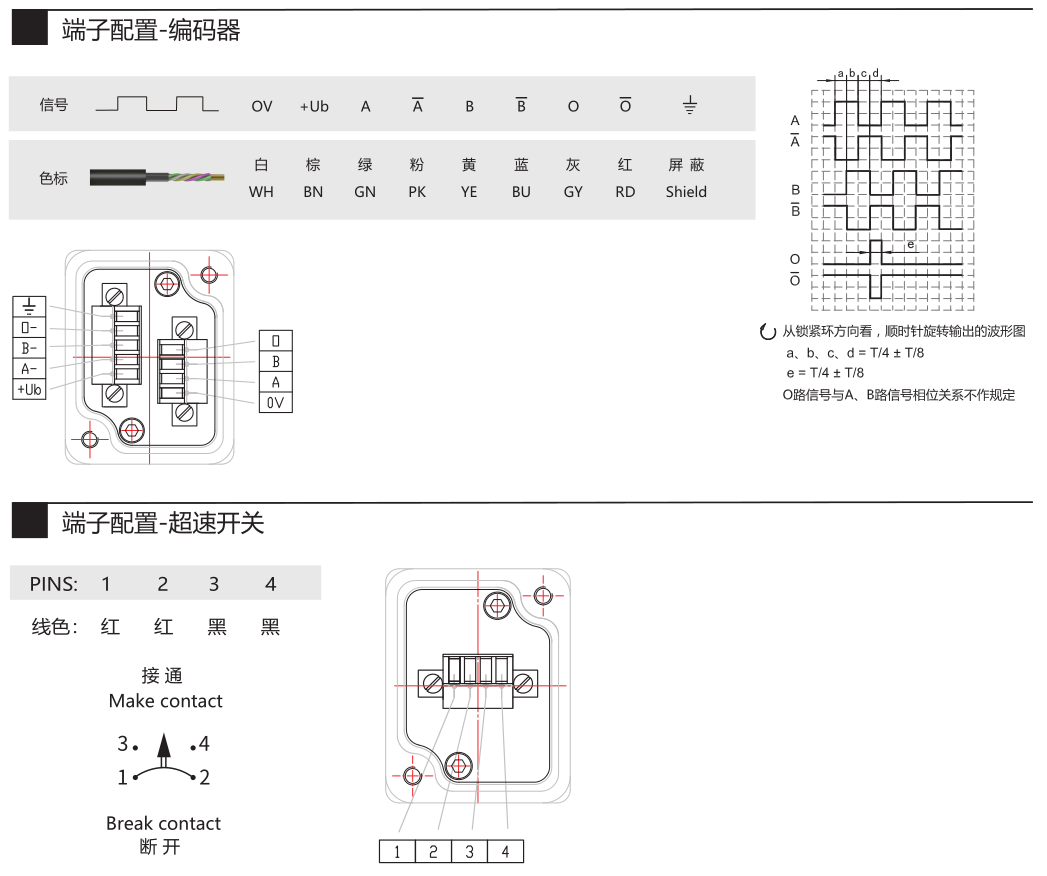

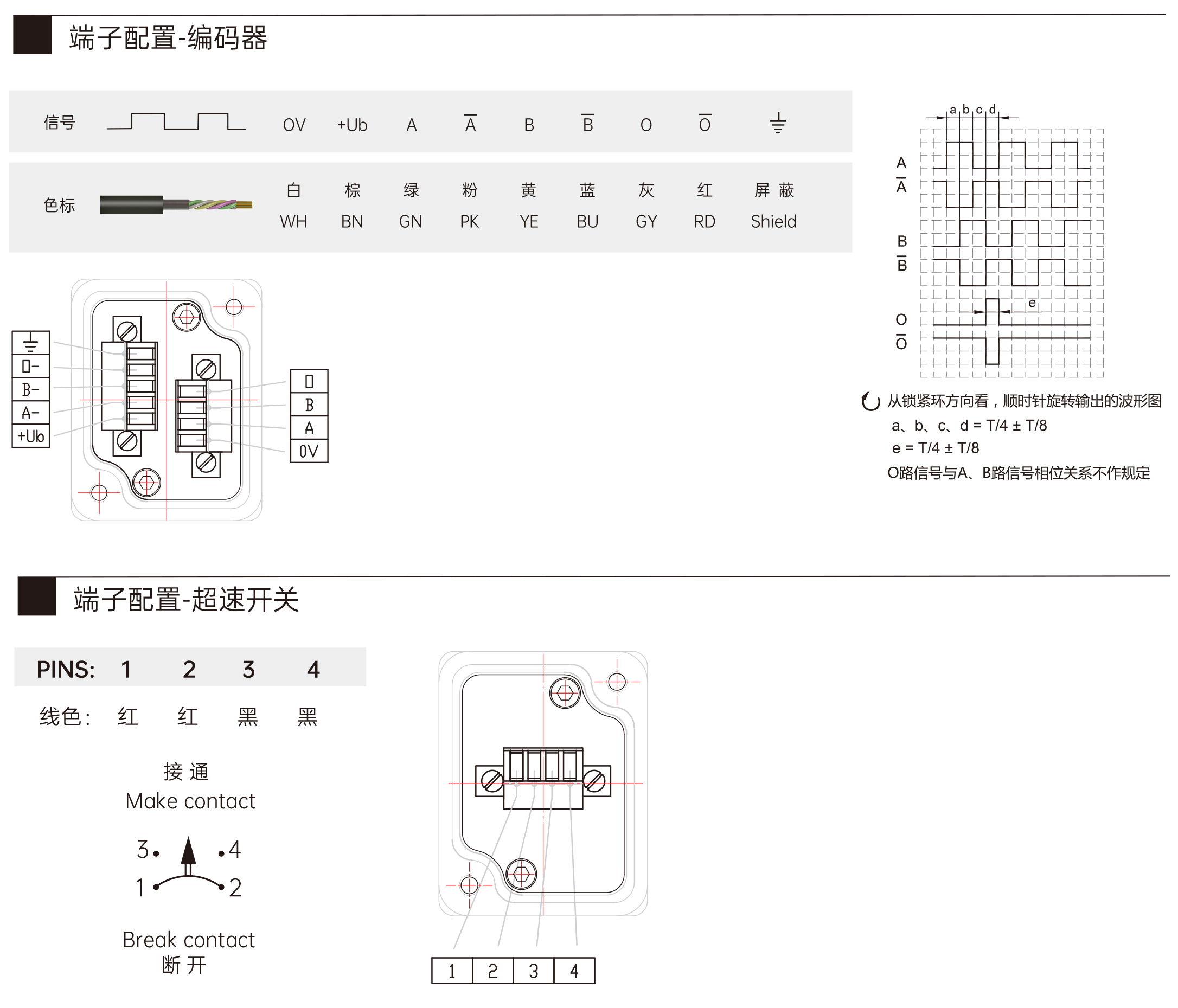

端子配置

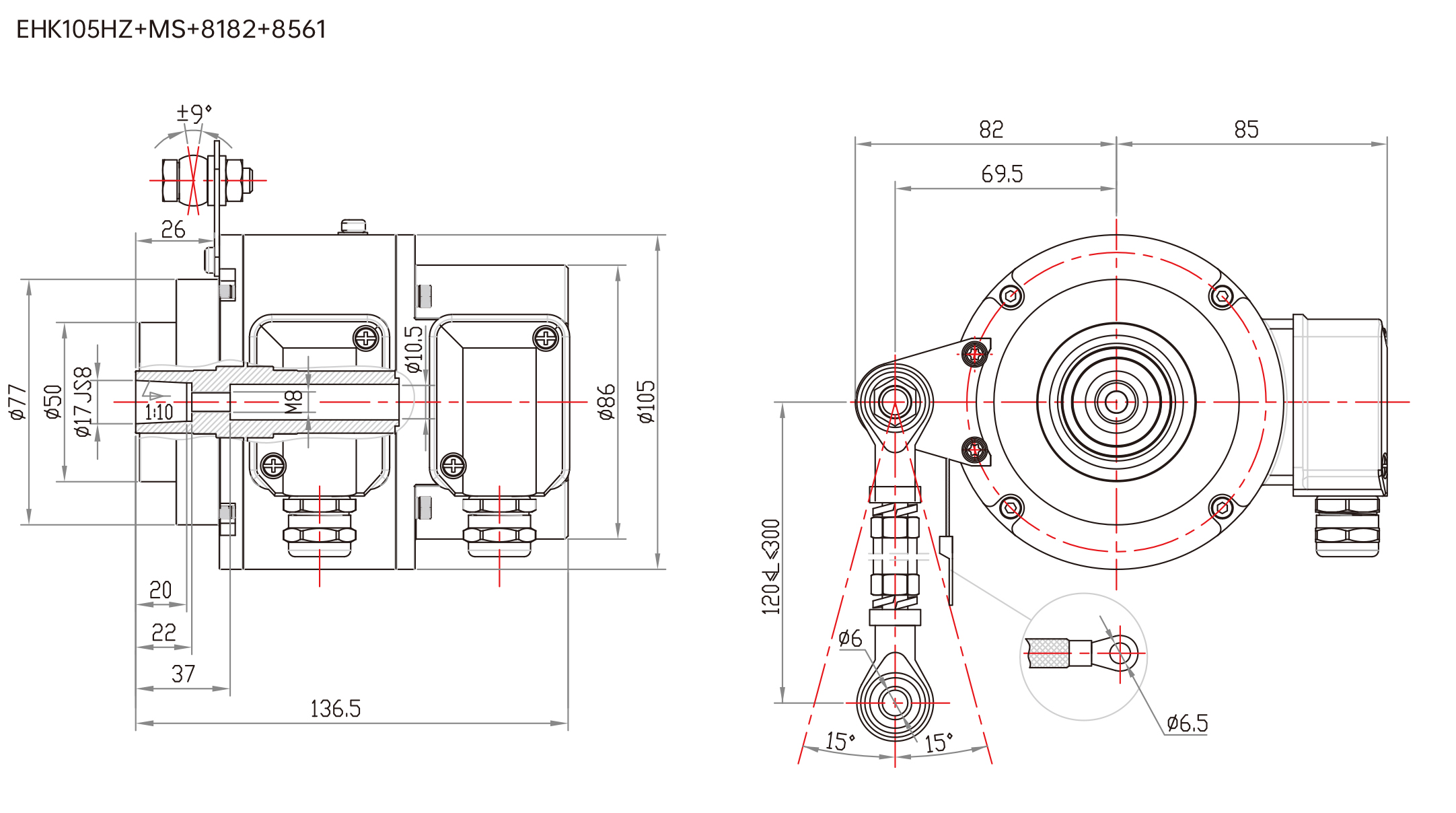

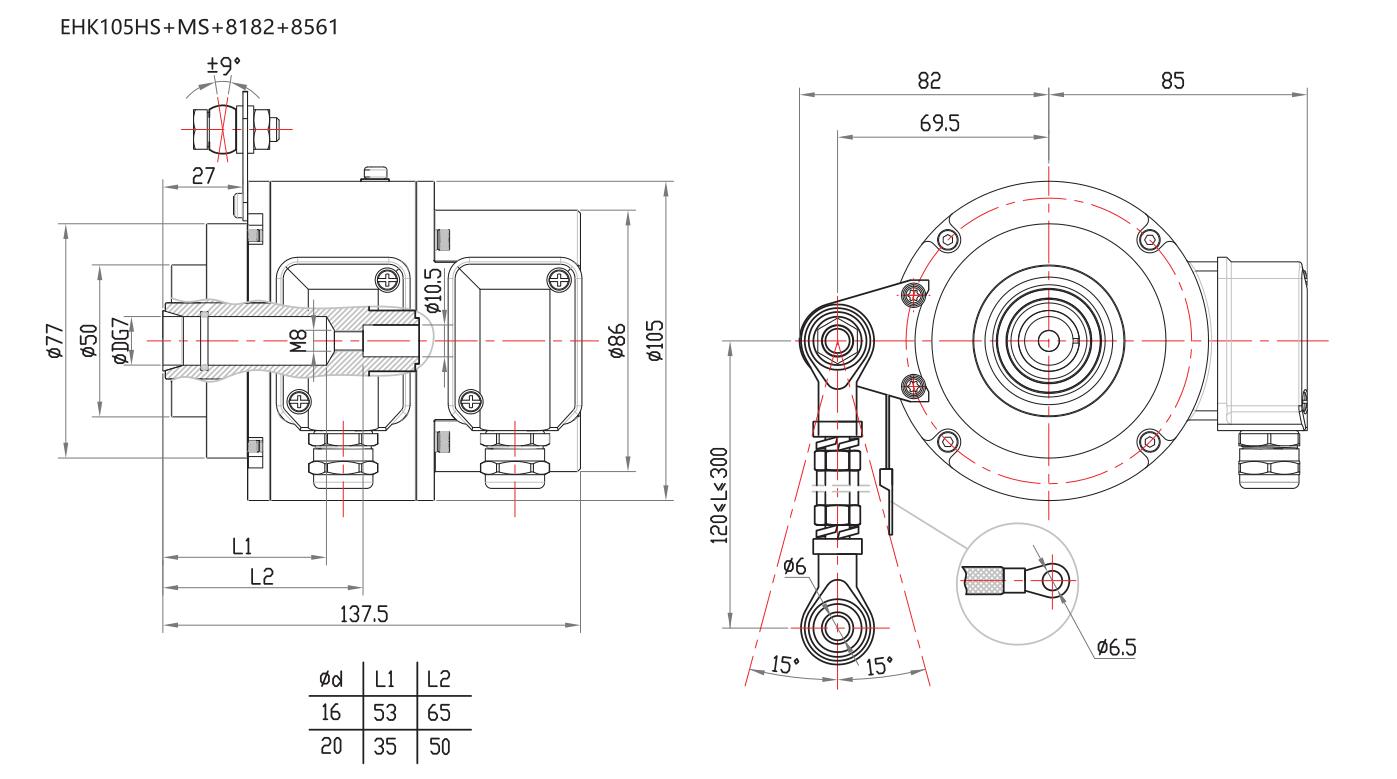

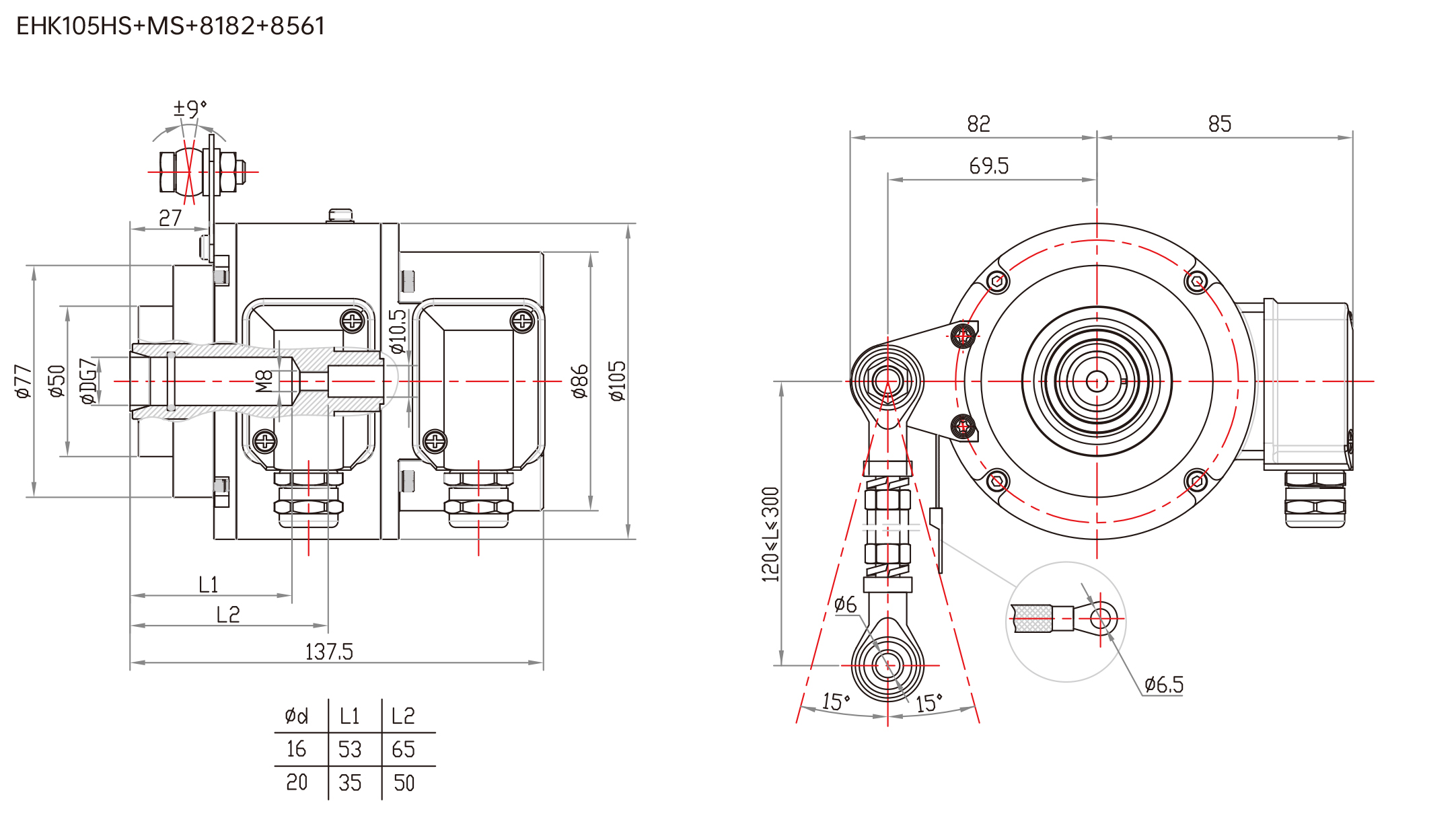

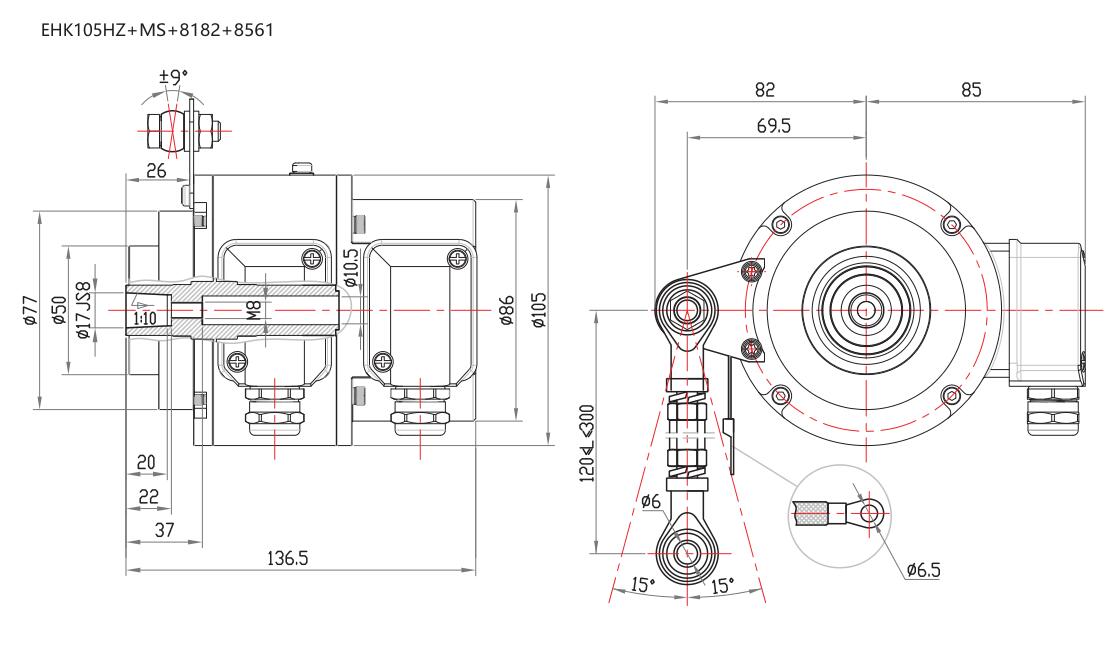

机械图

下载

文件名称文件缩略图文件大小下载链接
EHK105HS+MS重载编码器+超速开关组合5.27 M

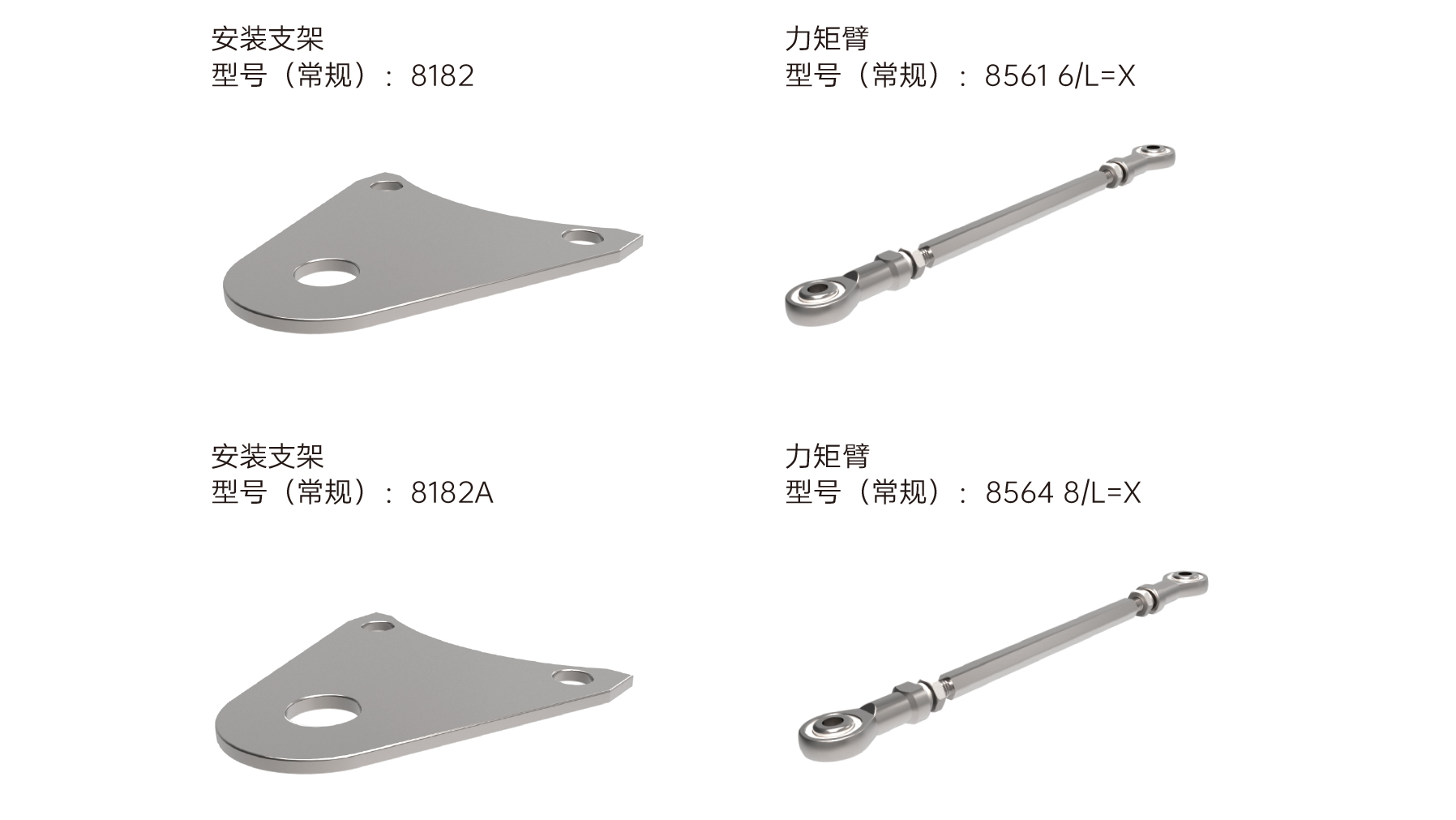

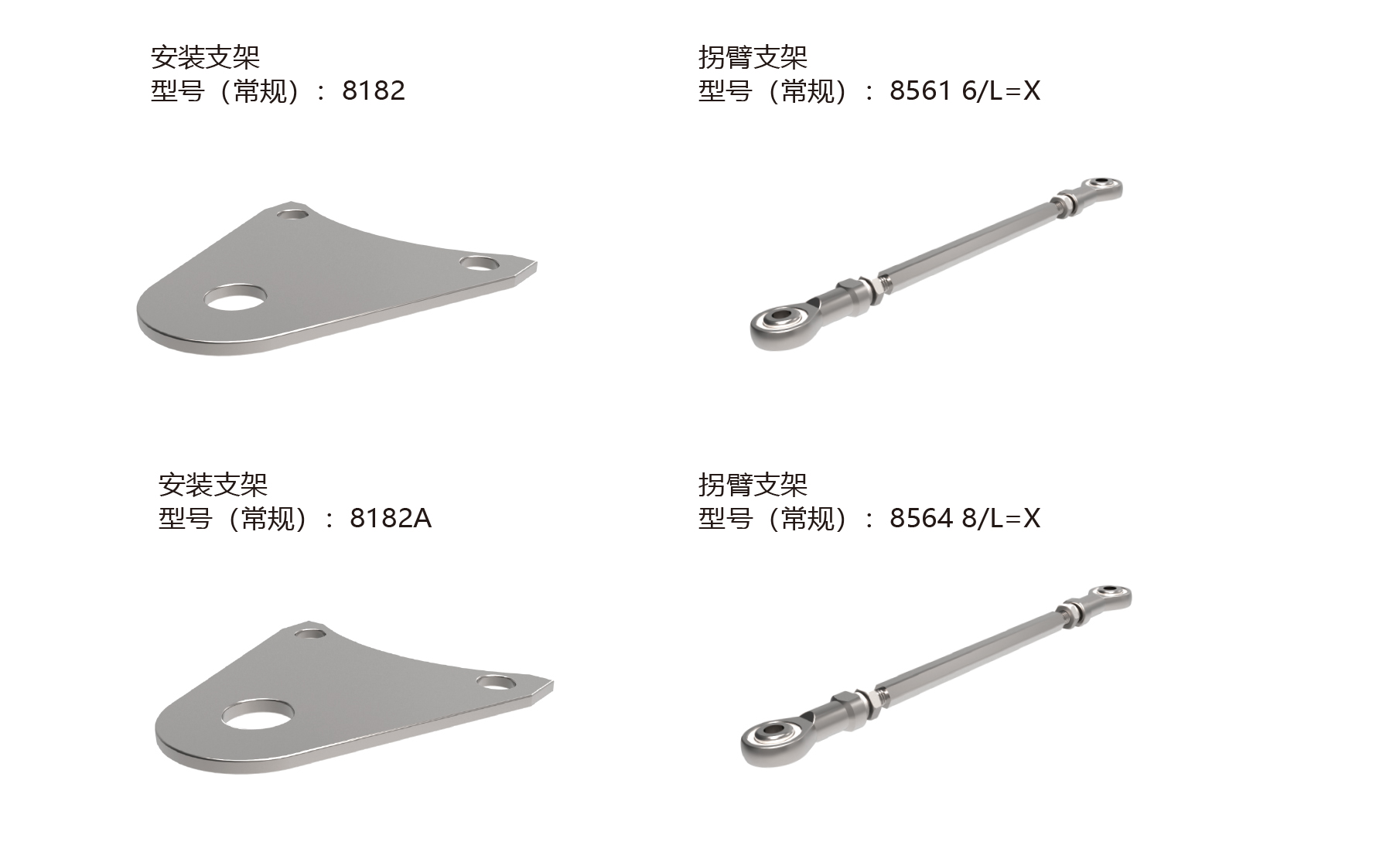

附件
