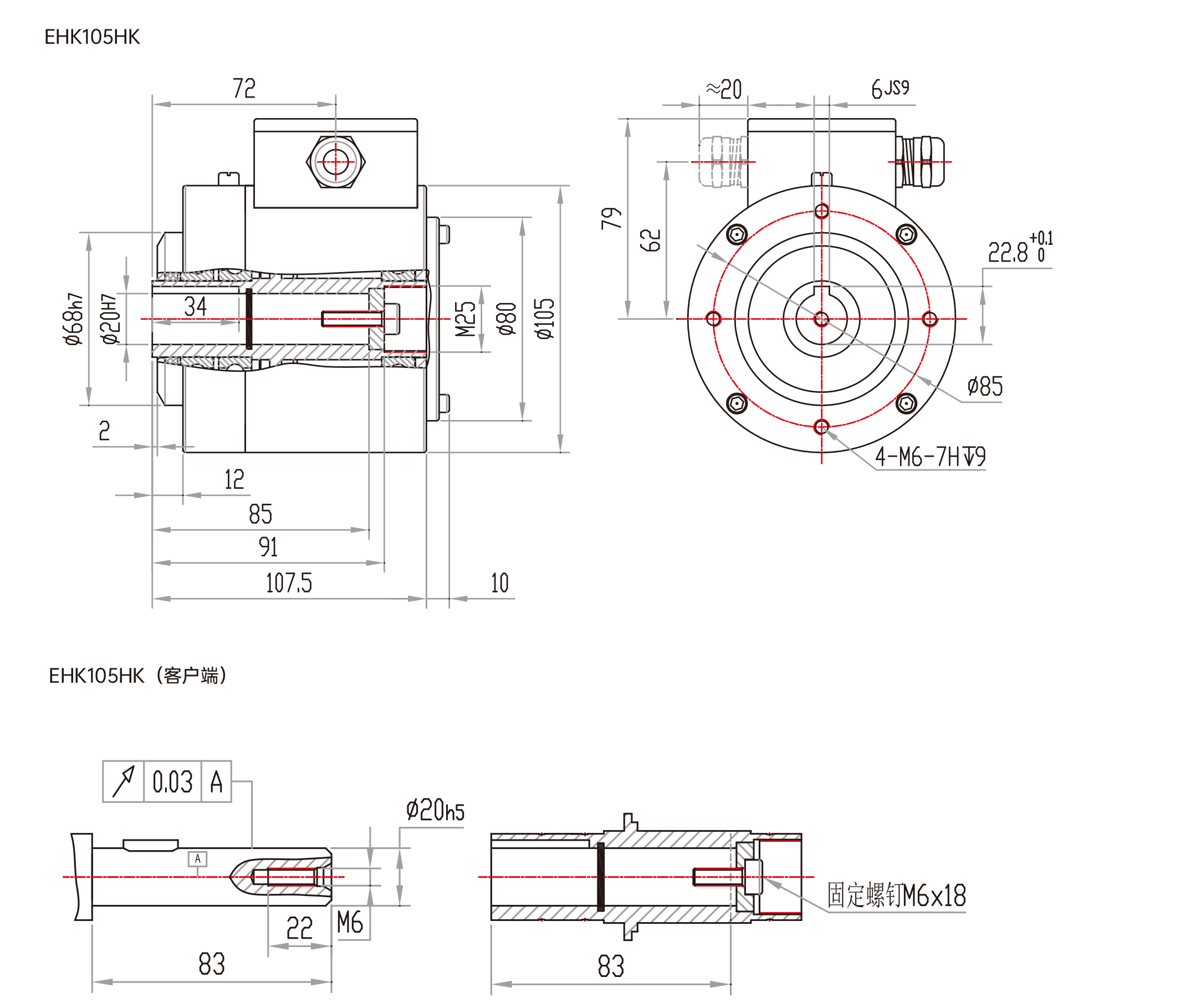

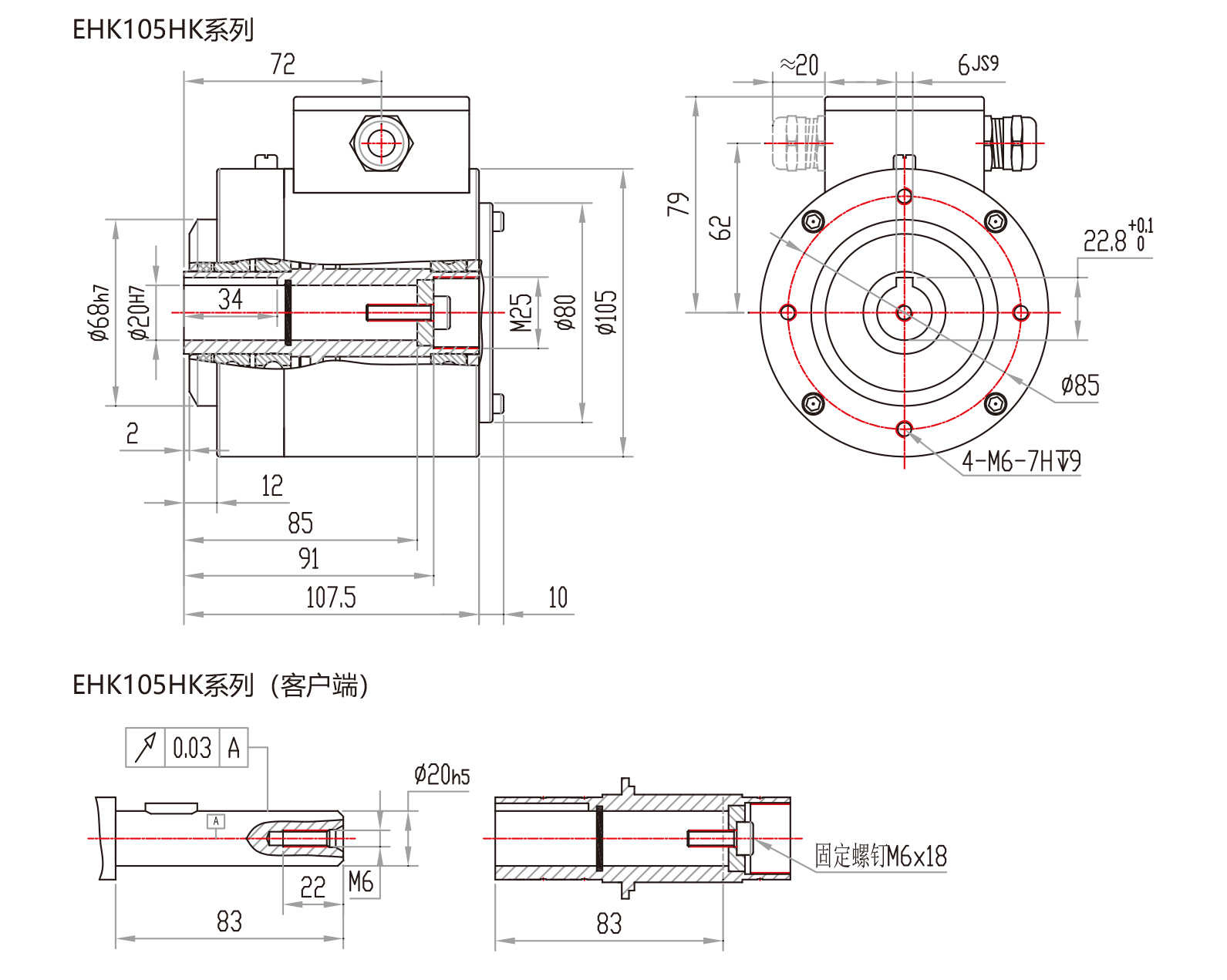

EHK105HK系列

出轴方式空心轴 Φ16、Φ20、Φ25mm

防护等级IP66

每分钟最大转速6000RPM

最大轴负荷100N 轴向，300N 径向

冲击100g，3ms

振动10g，10...2000HZ

启动力矩<0.2Nm

主轴材料不锈钢

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈2.5kg

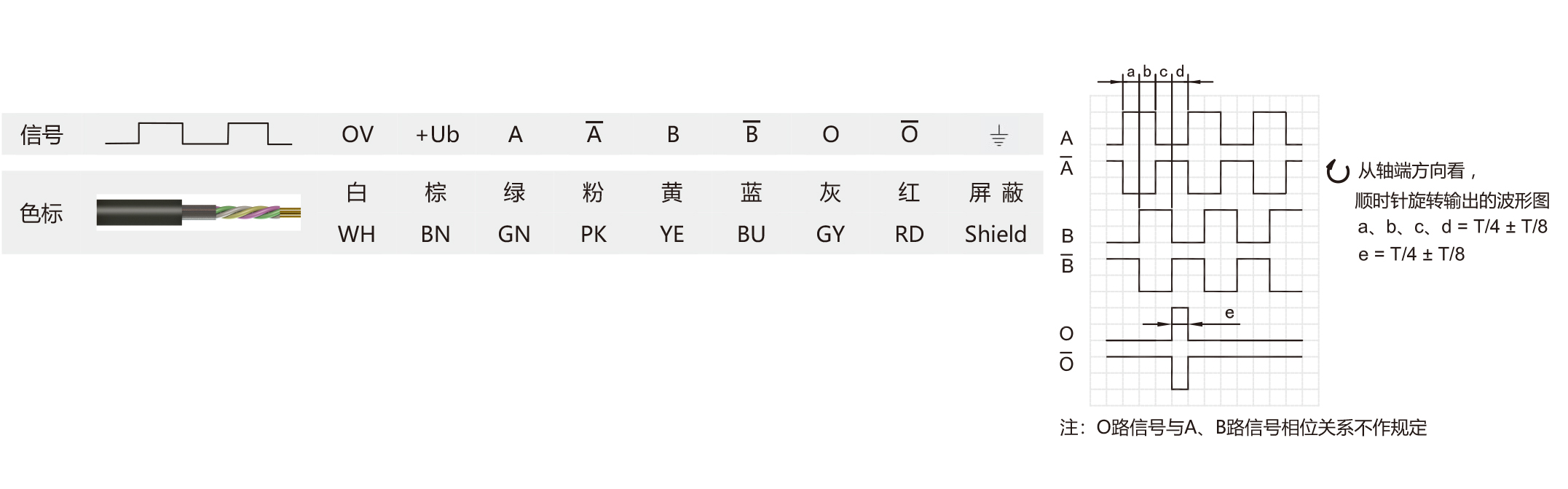

输出电路 推挽输出
推挽差分输出
集电极开路输出
RS422（TTL 兼容）

分度最大2500脉冲/转

无负载时消耗电流最大125 mA（推挽输出、推挽差分输出）
最大80 mA（集电极开路输出、RS422（TTL兼容））

最大负载电流±80 mA（推挽输出、推挽差分输出）
-50 mA（集电极开路输出）
±50 mA（RS422（TTL兼容））

最高输出频率100KHz

信号高电平 最小Ub-2.5V（推挽输出、推挽差分输出）
最小2.5V（RS422（TTL兼容））

信号低电平 最大0.8V(推挽输出、推挽差分输出)
最大0.4V（RS422（TTL 兼容）

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护有
