EDL58H系列

出轴方式空心轴 Φ10、Φ12、Φ14mm、Φ15mm

防护等级IP65/IP67

每分钟最大转速6000RPM

最大轴负荷40N 轴向，80N 径向

冲击100g，6ms

振动10g，10...2000HZ

主轴材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

出线方式径向

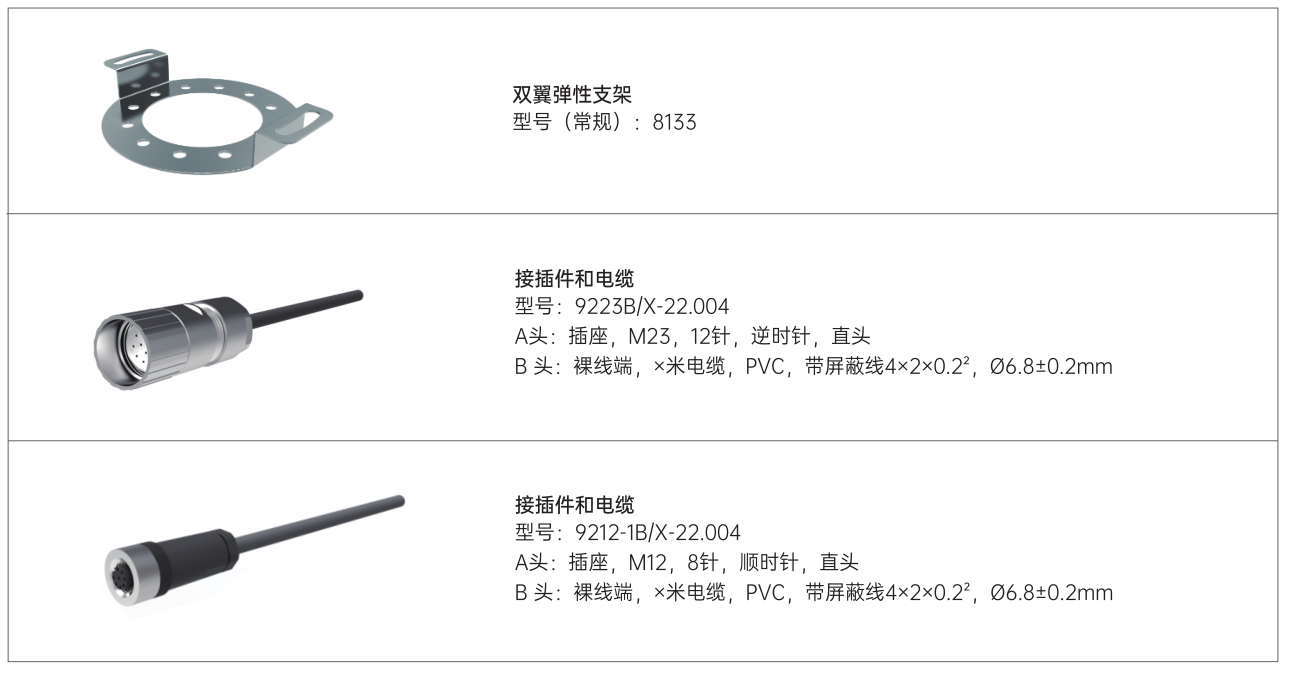

连接插头，M23，12针，顺时针
插头，M12，8针，逆时针
直接出线

输出电路 HTL、HCHTL、TTL、RS422

电源5VDC （TTL）
5-30VDC（RS422、HTL、HCHTL）

信号高电平 ＞2.5V（TTL、RS422）
>Ub-2.5V（HTL、HCHTL）

信号低电平 <0.4V（TTL、RS422）
<0.8V（HTL、HCHTL）

无负载时消耗电流最大80 mA（TTL、RS422）
最大100mA（HTL、HTL）

最大负载电流±80mA（HTL）
±50mA（TTL）
±200 mA（RS422、HCHTL）

最高输出频率300KHz

最大电缆长度 100kHz时350m（RS422、HCHTL）
100kHz时50m (TTL)
100kHz时30m (HTL)

上升时间Tr最大1μs

下降时间Tf 最大1μs

接口保护浪涌保护、反极性保护、短接保护、静电保护
