ECK58B系列

出轴方式盲孔轴 Φ10、Φ12mm、Φ14mm

感应原理光电

最大脉冲1200PPR

工作电压5VDC，5-30VDC，9-26VDC

防护等级IP66

每分钟最大转速6000RPM

最大轴负荷40N轴向，80N径向

冲击100g，6ms

振动10g，10-2000HZ

启动力矩＜0.1Nm

主轴材料不锈钢

主体材料铝合金

外壳材料铝合金+黑色喷涂

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈400g

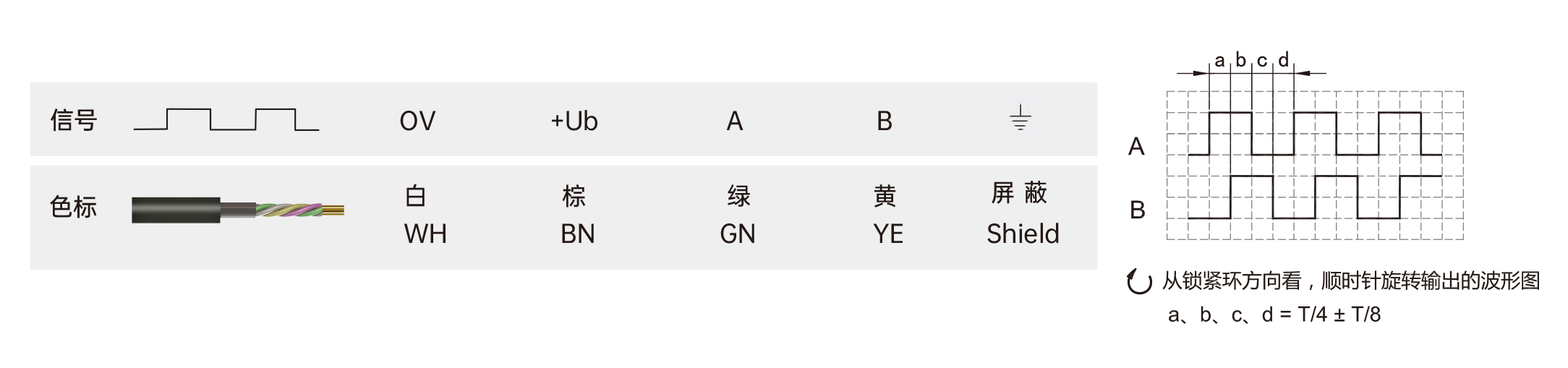

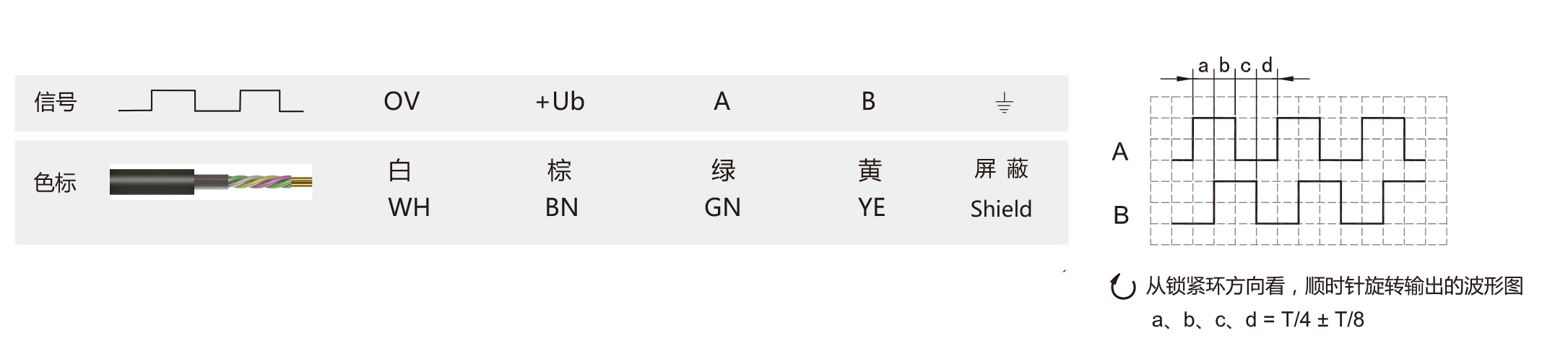

输出电路 推挽输出
推挽差分
RS422 TTL兼容

分度最大1200脉冲/转

无负载时消耗电流≤80 mA

最大负载电流±30 mA (推挽输出、推挽差分）
±20 mA（RS422/TTL）

最高输出频率100KHz

信号高电平 最小Ub-2.5V（推挽输出、推挽差分输出）

信号低电平 最大0.8V （推挽输出）
最大0.4V （推挽差分、S422 TTL兼容）

上升时间Tr最大1μs (推挽输出、推挽差分）
最大600ns（RS422/TTL）

下降时间Tf 最大1μs (推挽输出、推挽差分）
最大600ns（RS422/TTL）

短接保护有
