- 增量式编码器
- 感应原理 光电

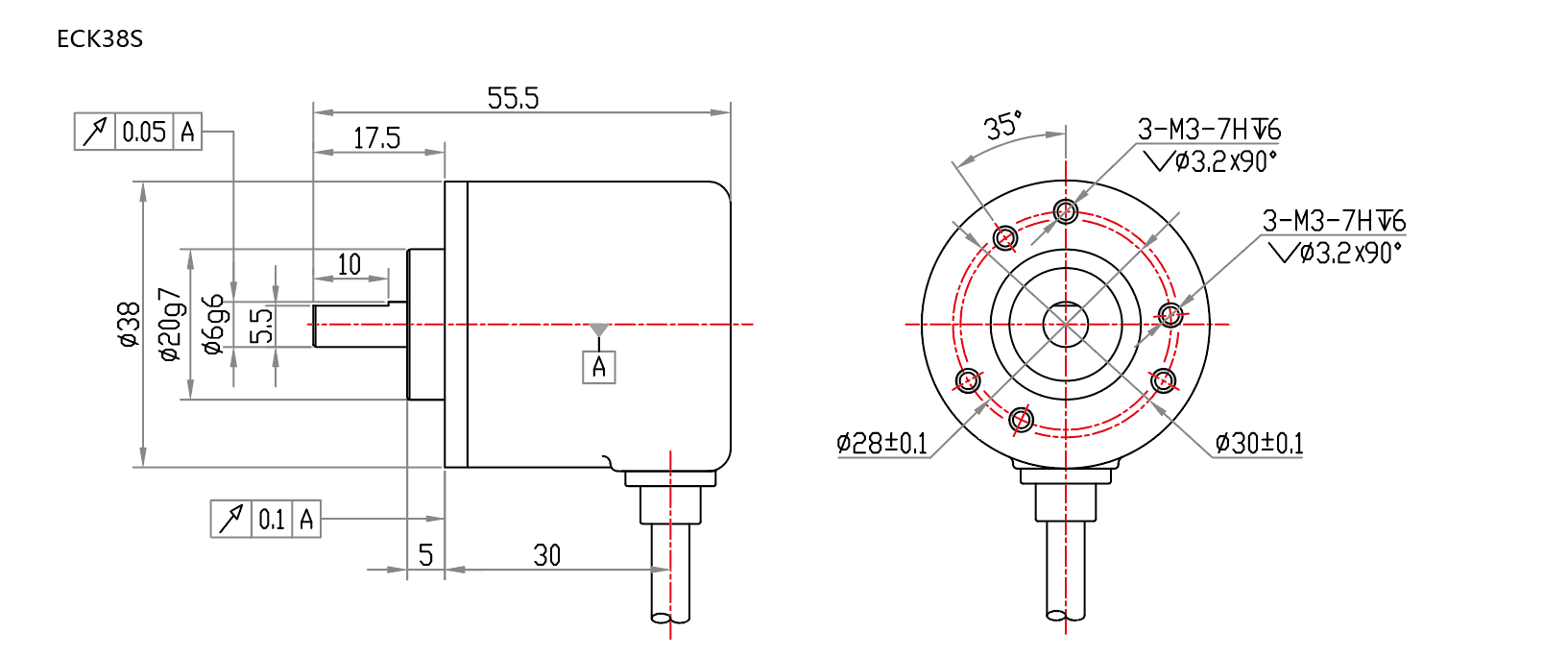

- 外径 Φ38mm
- 实心轴 Φ6mm
- 最大脉冲600PPR
- 工作电压9-26VDC
- 防护等级IP54
出轴方式实心轴 Φ6mm L=12.5 L=15
感应原理光电
最大脉冲600PPR
工作电压5VDC,5-30VDC,9-26VDC
防护等级IP54
每分钟最大转速6000RPM
最大轴负荷20N轴向;40N径向
冲击50g,6ms
振动10g,10...2000HZ
启动力矩<0.005Nm
主轴材料不锈钢
主体材料铝合金
外壳材料拉伸铁壳+黑色喷涂
工作温度0~+60℃
贮存温度-40~+70℃
重量≈83g

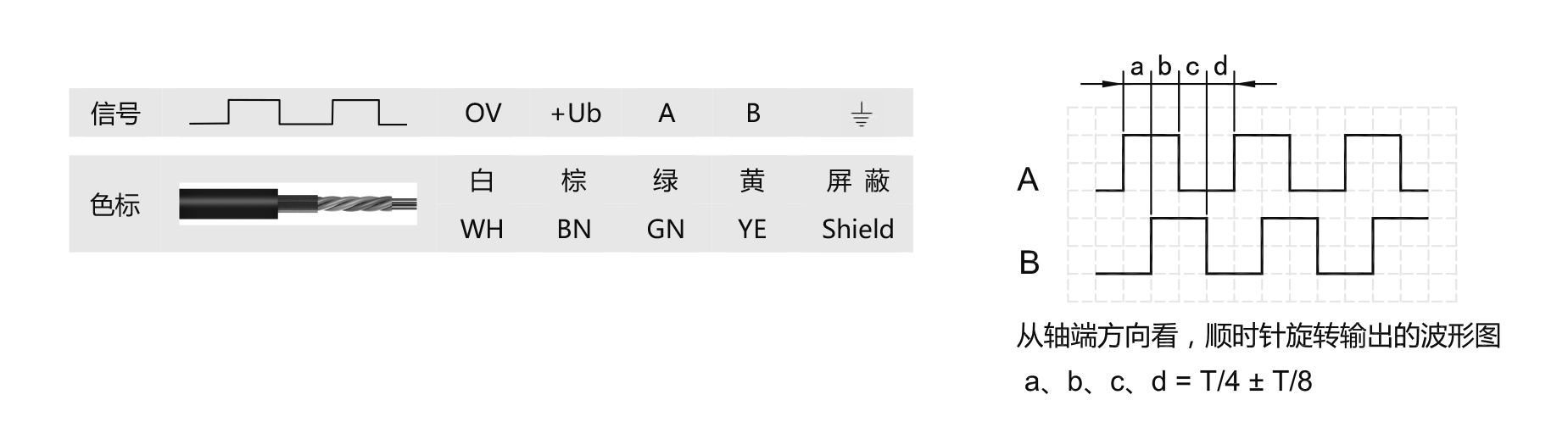

输出电路推挽输出
电压输出
集电极开路输出
分度 最大600 脉冲/转
无负载时消耗电流最大125 mA
最大负载电流±80 mA (推挽输出)
-50 mA(集电极开路输出)
最高输出频率20KHz
信号高电平最小Ub-2.5V(推挽输出)
信号低电平最大0.8V (推挽输出)
最大0.4V (电压输出 )
上升时间Tr 最大1μs (推挽输出)
最大2μs(电压输出 )
下降时间Tf最大1μs (推挽输出)
最大2μs(电压输出 )
短接保护无
