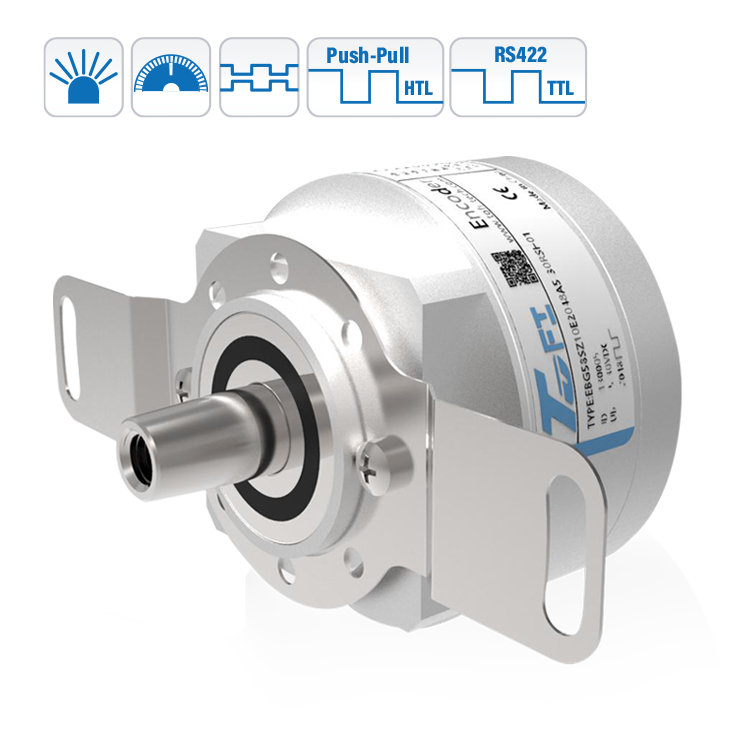

- 增量式编码器
- 感应原理 光电
- 外径 Φ53mm
- 轴径 实心锥轴Φ10mm 1:10
- 最大脉冲 8192PPR
- 工作电压 5-30VDC
- 防护等级 IP65
轴径（mm）实心锥轴 Φ10mm 1:10
防护等级IP65
每分钟最大转速6000RPM
最大轴负荷40N轴向，80N径向
冲击100g，6ms
振动10g，10~2000Hz
启动力矩＜0.015Nm
主体材料铝合金
主轴材料不锈钢
外壳材料铝合金
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重 量≈175g（不含连接电缆）

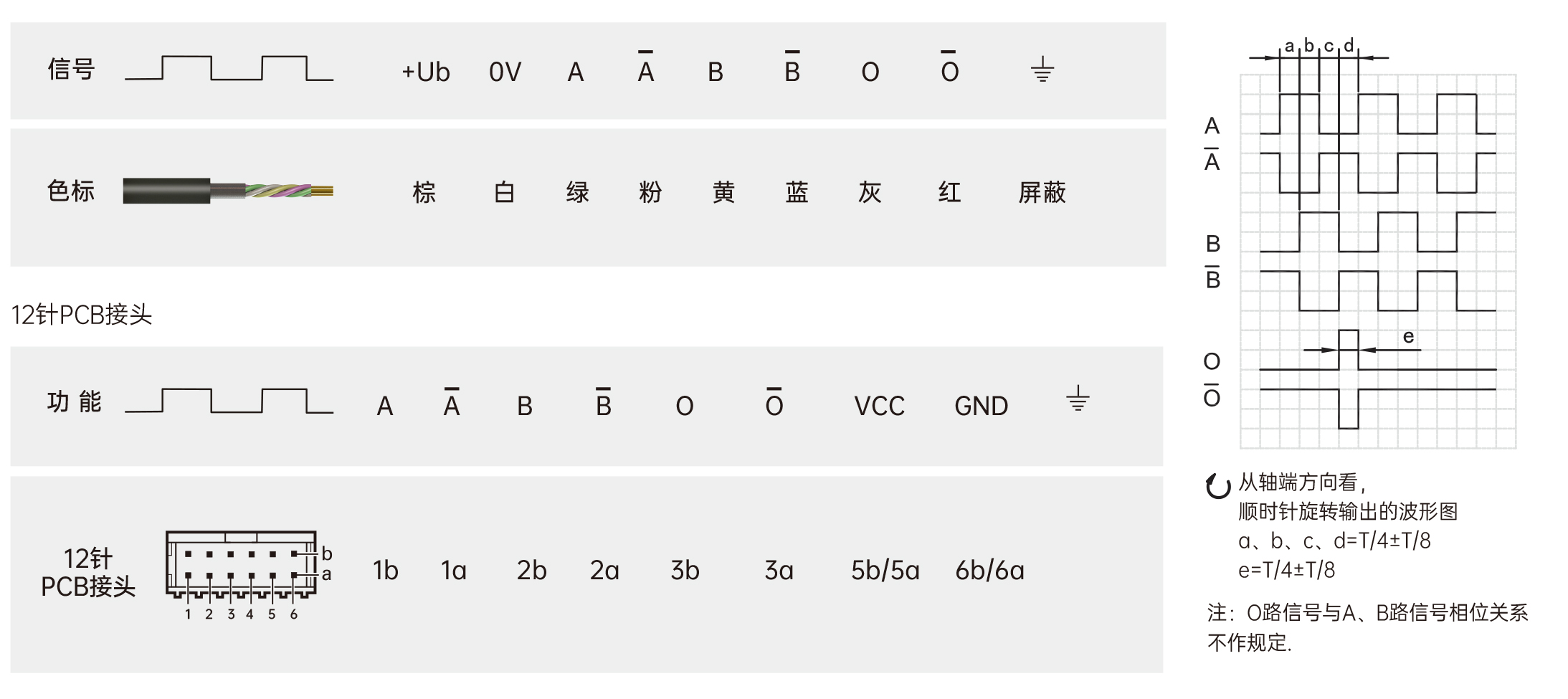

输出电路推挽
推挽差分
RS422（TTL 兼容）
分辨率2048, 4096, 8192脉冲/转
电源5-30V
无负载时消耗电流≤80 mA
最大负载电流±30mA
最高输出频率100KHz
信号高电平最小Ub-2.5V
信号低电平最大0.8V
上升时间Tr最大1μs
下降时间Tf最大1μs
短接保护有

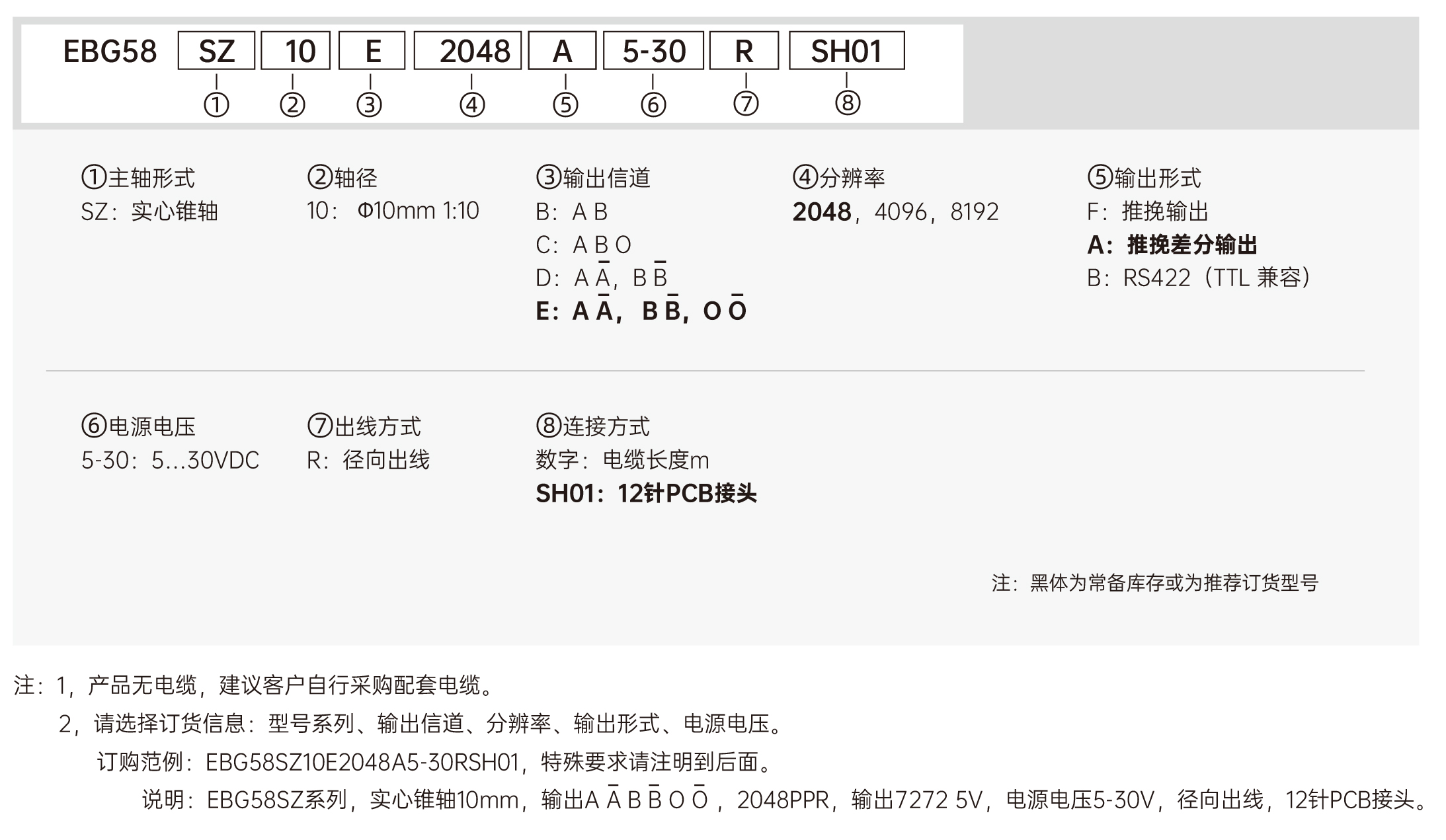

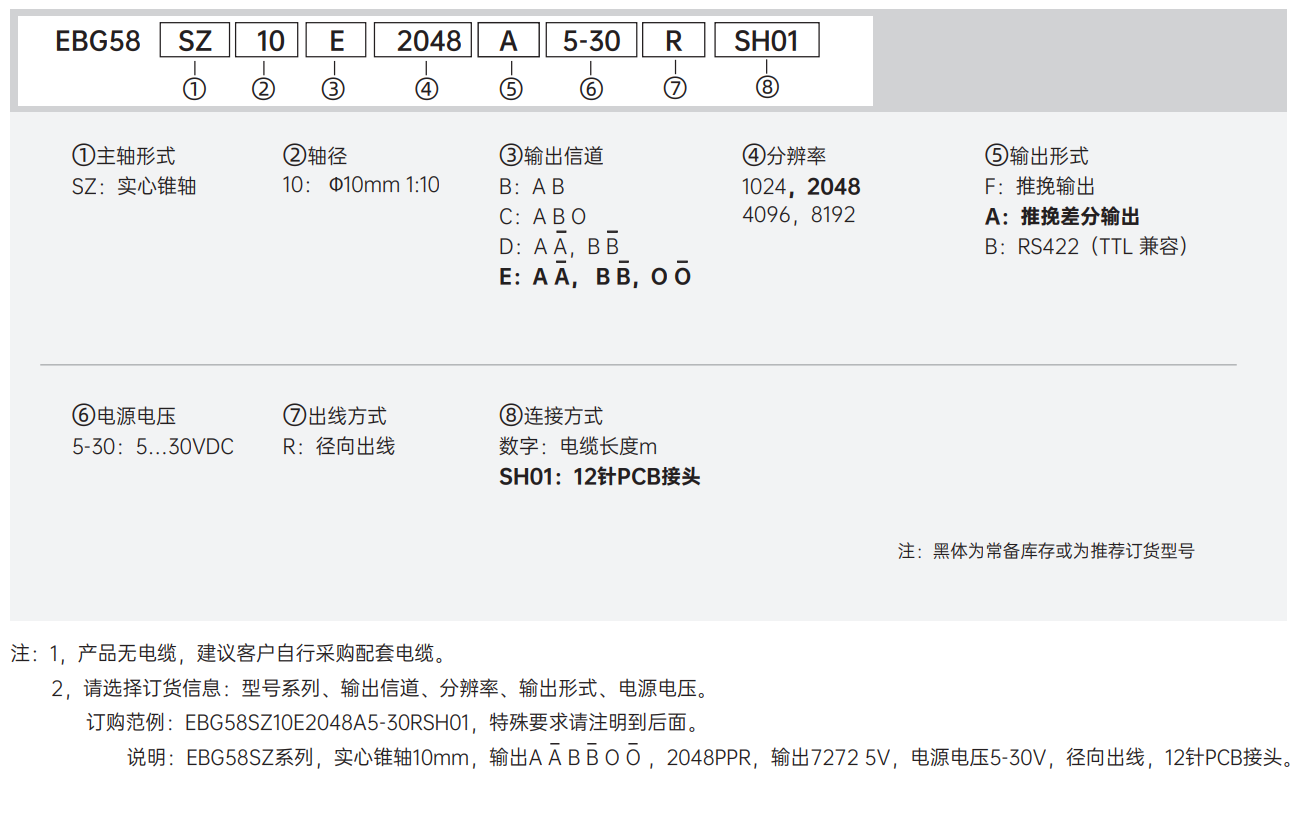

订购范例：EBG58SZ10E2048A5-30RSH01
| 文件名称 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|
| EBG58SZ系列增量式编码器 | 3.23 M |  |
