JDDS100H series

Shaft diameterΦ30、Φ35、Φ38、Φ40、Φ42、Φ45

ProtectionIP65

Material Aluminum alloy

Shell materialAluminum alloy anodizing

Starting torque≤0.05Nm

Starting torque≤0.05Nm

Shaft loading≤40N

Radial load≤80N

Shock resistance100g， 6ms

Vibration resistance10g，10...2000Hz

Working temperature -40℃...+80℃

Storage temperature -45℃...+85℃

Weight≈1kg

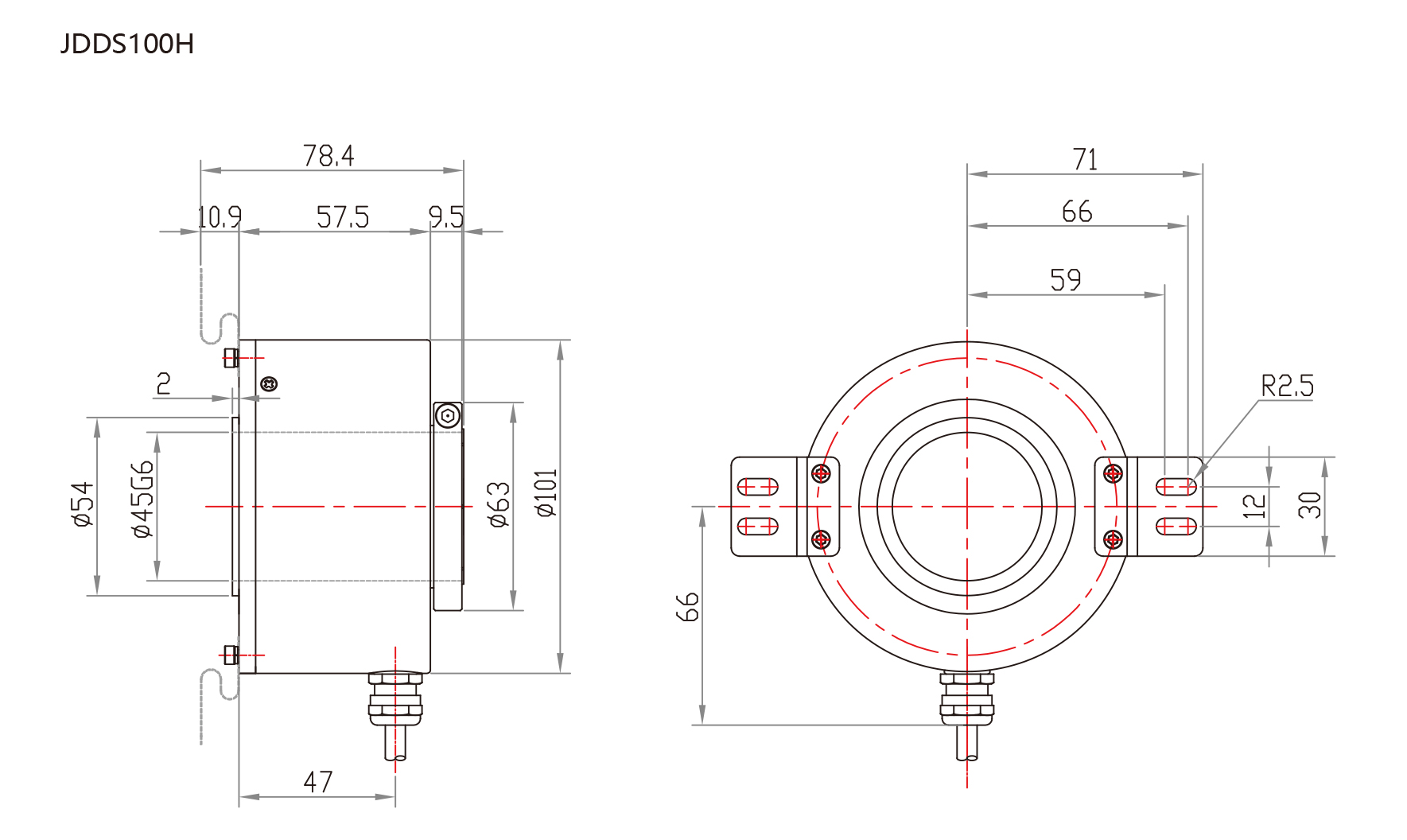

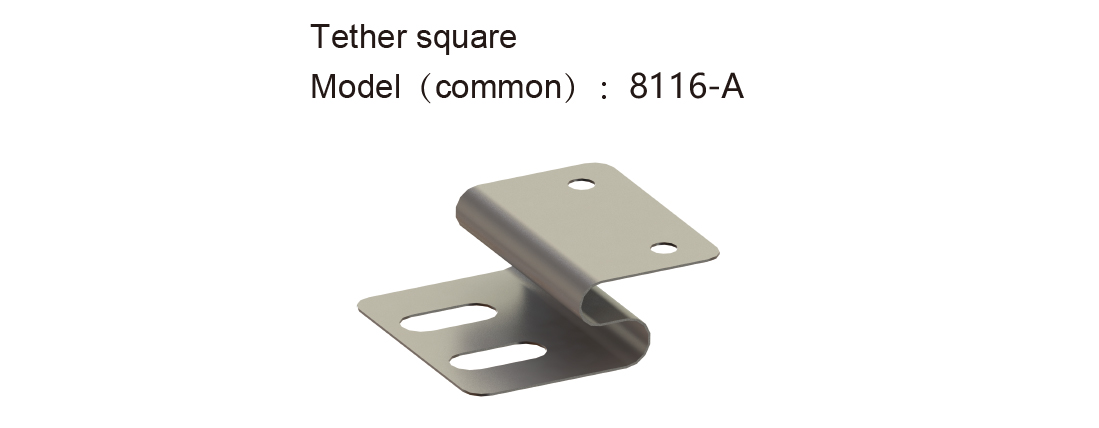

Fixing componentTether square：8116-A

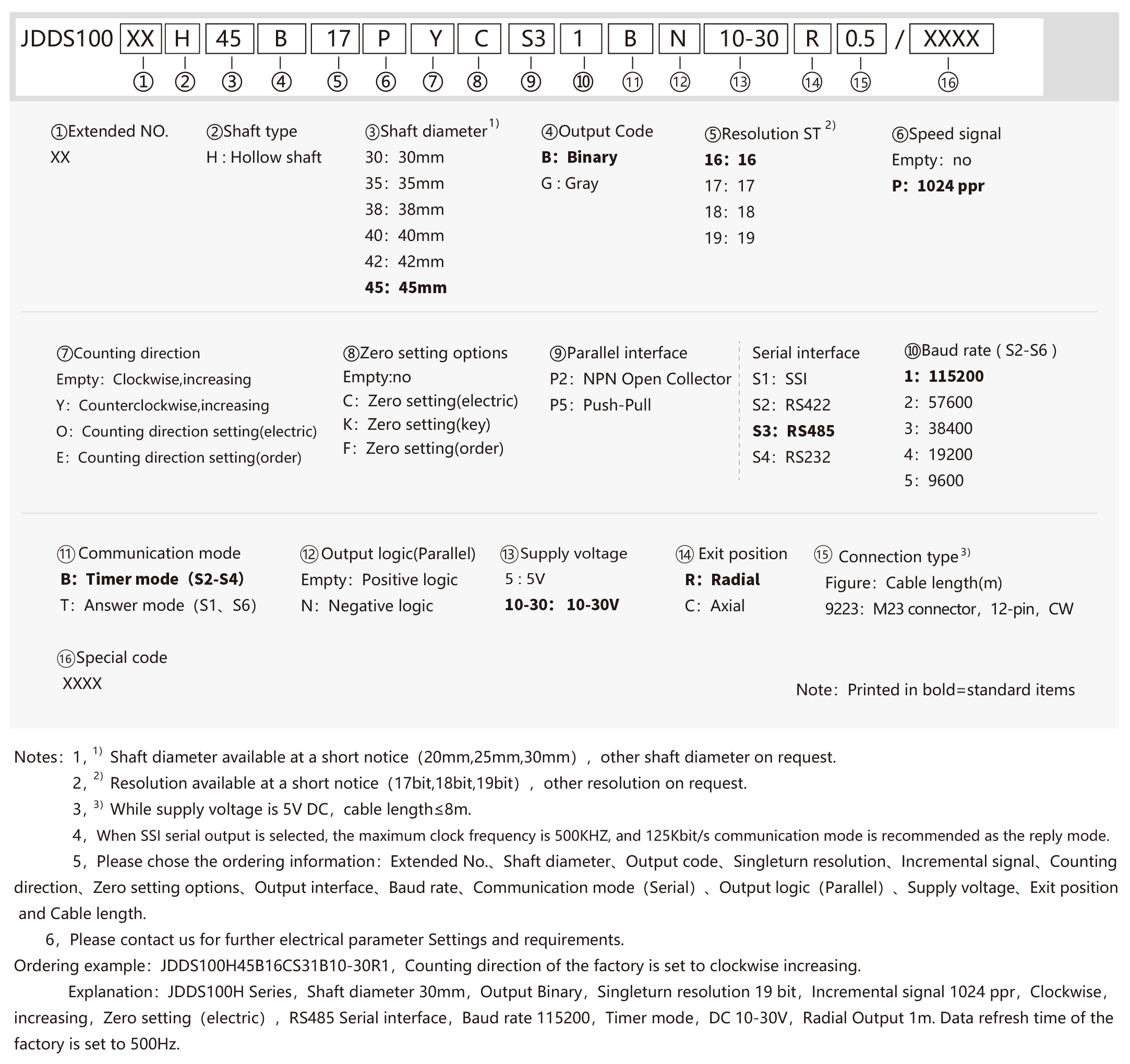

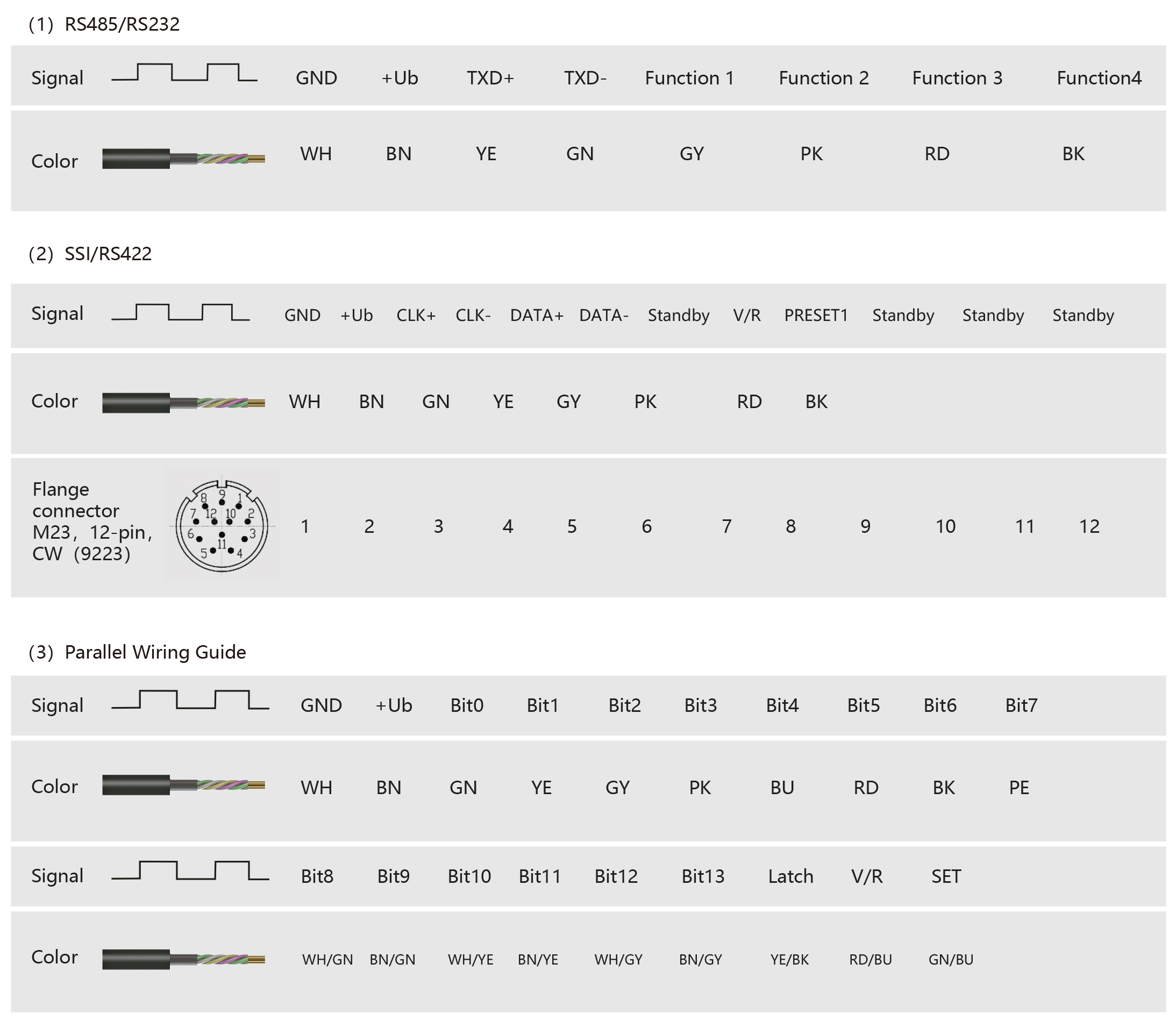

Interface SSI、RS422、RS485、RS232、Modbus-RTU
Parallel：Push-pull、NPN Open Collector

Resolution19bit （524288）

CodeBinary Gray

Supply voltage5V、10-30V

Power consumption(no load) ≤180mA

Refresh time100Hz （9600bps） 200Hz （19.2Kbps）
400Hz （57.6Kbps） 500Hz （115.2Kbps）

Transfer rate≤250K bit/s

Monoflop time20±10μs

Output signal voltageHigh：Ub-Voltage drop ；Low：≤2.8V （Parallel output）

Input current＜6mA （Parallel output）

Absolute accuracy ±10″ （19bit）

Counting directionRotate clockwise, the code value increases
